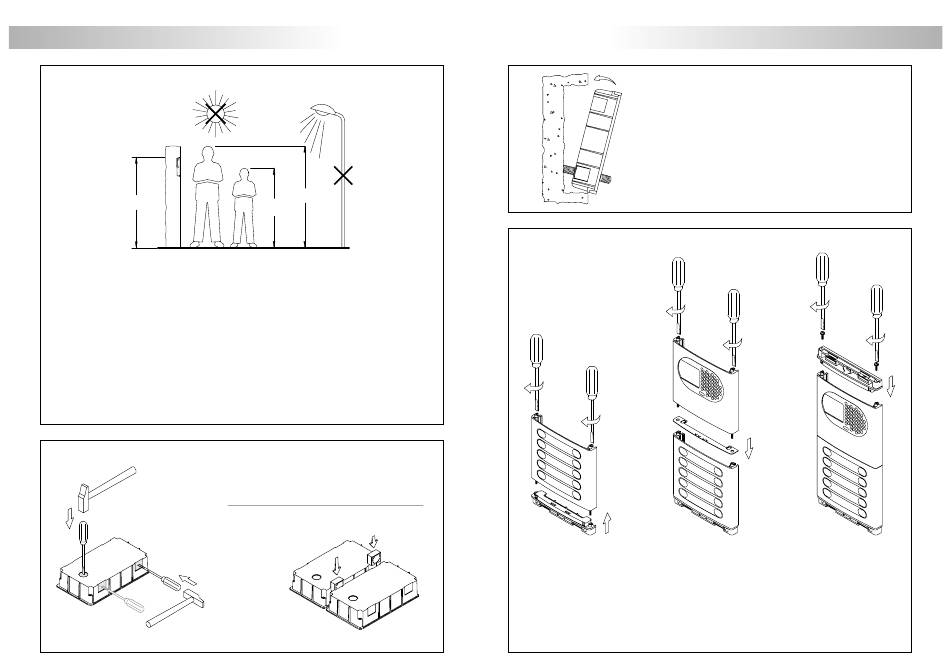

INSTALACIÓN DE LA PLACA
U
bicación de la caja de empotrar.
1650
Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m.
Las dimensiones del agujero dependerán del número de módulos de la placa.
Módulos 1
*
Modelo CE610
An 125
Al 140
P 56
La placa ha sido diseñada para soportar las diversas condiciones ambientales. Sin embargo,
recomendamos tomar precauciones adicionales para prolongar la vida de la misma (viseras,
lugares cubiertos, ...). Para obtener una óptima calidad de imagen en equipos de videoportero,
evite contraluces provocados por fuentes de luz (sol, farolas, ...).
Placas Stadio Plus compactas de audio o vídeo, permiten configuraciones de hasta 10 pulsadores.
*
Romper el tabique para la entrada de cables por la parte inferior de la caja.
En caso de placas con más de una caja,
romper los tabiques laterales para cablear los módulos
y unir las cajas mediante los túneles pasacables UC.
1850
1450
3
Compacto 2
CE630
CE615 CE620
125 125 125 mm.
220 257 374 mm.
56 56 56 mm.
P
reparación de la entrada de cables.
5 6
M
ontaje de los módulos de la placa.
Insertar el cabezal inferior (marcado ABAJO) en el módulo inferior y fijarlo atornillando los ejes
del módulo.
Intercalar el separador de módulos entre el módulo inferior y el siguiente, asegurándose de
que las muescas del separador quedan en el interior de la placa. Fijar el siguiente módulo
atornillando los ejes. Repetir este proceso en placas de un módulo más (el número máximo
de módulos enlazados verticalmente es de tres).
Insertar el cabezal superior (marcado ARRIBA) en el último módulo y fijarlo mediante los
tornillos suministrados.
INSTALACIÓN DE LA PLACA
C
olocar la caja de empotrar.
Pasar la instalación por el hueco realizado en la caja
de empotrar. Empotrar, enrasar y nivelar la caja.
Una vez colocada extraer los adhesivos antiyeso
de los orificios de fijación de la placa.
