Подключение дополнительных устройств
Подключение
дополнительного
монитора
Для вывода живых или записанных видеороликов и звука на
дополнительный монитор выберите тип выходного сигнала и
подключите камеру при помощи подходящего кабеля в
соответствии с параметрами используемого монитора.

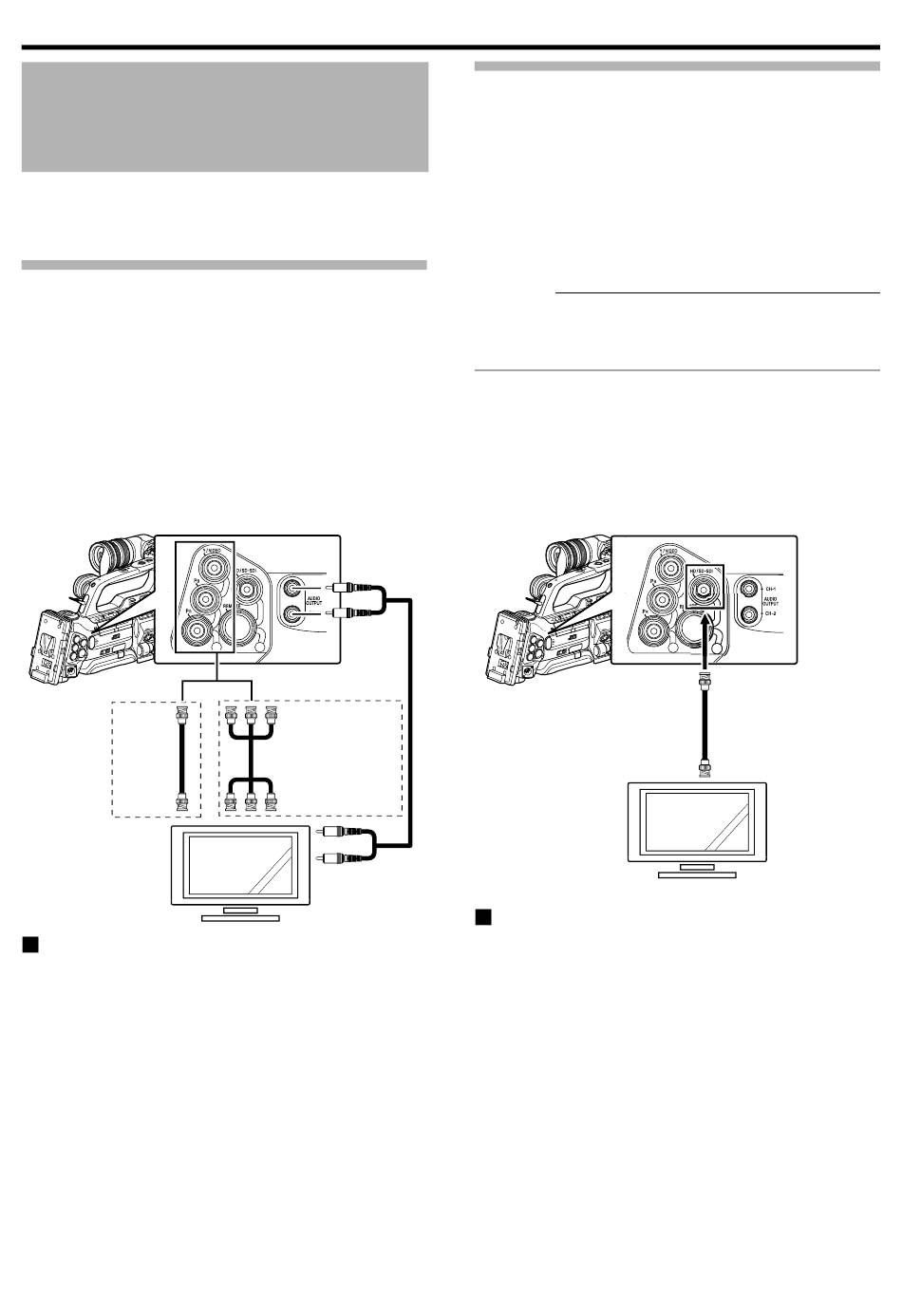

Подключение через композитное/
компонентное выходное гнездо
Через гнезда BNC, расположенные на панели видеокамеры,
можно выводить компонентные или композитные сигналы.
Подключите дополнительный монитор к выходному гнезду [Y/
VIDEO] для композитных сигналов, либо к выходным
видеогнездам [Y/VIDEO], [PB] и [PR] для компонентных сигналов.
* Выберите тип выходного сигнала, используя пункт
[Output Terminal] меню [A/V Out]. (A страница 86)
* Для отображения экранов меню или экранов статуса
на дополнительном мониторе установите для
параметра [Analog Out Char.] в меню [A/V Out]
значение AOnB. (A страница 86)
Композитный сигнал
[Y/VIDEO]
ВИДЕОВХОД
Настройки для вывода
композитного сигнала
1
Выполните преобразование сигналов.
Во время вывода композитного сигнала можно выбрать
способ AпреобразованияB видеоизображения высокой
четкости (HD-изображение) в видео стандартной
четкости (SD-изображение).
Установите при помощи пункта [Down Convert] в меню [A/V Out].
Предусмотрены режимы ASide CutB, ALetter BoxB (с черными
полосами вверху и внизу) и ASqueezeB (полноэкранное
изображение, сжатое слева и справа). (A страница 86)
2
Добавьте сигналы настройки.
Сигналы настройки можно добавить в выходные
видеосигналы во время композитного вывода.
* При помощи параметра [Set Up] в меню [A/V Out] можно выбрать
необходимость добавления сигналов установки. (A страница 86)
114
[AUDIO OUTPUT]
Компонентный сигнал
[Y/VIDEO], [PB], [PR]
КОМПОНЕНТНЫЙ
ВХОД
АУДИОВХОД
Подключение к гнезду SDI
Через гнездо [HD/SD-SDI] (BNC), расположенное на
панели видеокамеры, можно выводить сигналы HD-SDI
или SD-SDI.
● Для сигналов HD-SDI и SD-SDI выводятся цифровой
звук вместе с внедренными (наложенными)
аудиосигналами и временным кодом.
● Информация о метке пользователя, которая
выводится вместе с сигналом из выходного гнезда
[HD/SD-SDI], используется как флажок для
определения действительных видеосигналов.
Поэтому точные значения выводиться не будут.
Заметки:
● Частота дискретизации для внедренных
(наложенных) аудиосигналов будет равна 48 кГц.
Также выводятся временной код внутреннего
генератора и временной код воспроизведения.
* Выберите тип выходного сигнала, используя пункт
[HD/SD-SDI Out] меню [A/V Out]. (A страница 86)
* Для отображения экранов меню или экранов статуса
на дополнительном мониторе установите для
параметра [SDI Out Char.] в меню [A/V Out] значение
AOnB. (A страница 86)
Настройки для вывода сигнала
через SDI
1
Выполните преобразование сигналов.
Во время вывода SD-SDI-сигналов можно выбрать
способ AпреобразованияB видеоизображения высокой
четкости (HD-изображение) в видео стандартной
четкости (SD-изображение).
Установите при помощи пункта [Down Convert] в меню
[A/V Out].
Предусмотрены режимы ASide CutB, ALetter BoxB
(с черными полосами вверху и внизу) и ASqueezeB
(полноэкранное изображение, сжатое слева и справа).
(A страница 86)
[HD/SD-SDI]
SDI-ВХОД
