Installer le verrouillage électrique de la porte
1. Tirez vers le bas sur le déclencheur
manuel pour désengager la porte
et l'ouvrir manuellement.
2. Nettoyer la surface du rail et fixer
le gabarit de verrouillage sur le rail.
3. Percez les trous comme indiqué
sur le gabarit. Il peut être utile
de pré-percer les trous avec une
mèche plus petite avant de passer
à des tailles plus grandes.
4. Fixez le verrou de la porte
électrique à l'extérieur du rail de
la porte de garage avec les vis
1/4 po - 20 x 1/2 po fournies.
5. Faites passer le fil dans le mur
jusqu'à l'ouvre-porte du garage.
Utilisez des agrafes isolées pour
fixer le fil à plusieurs endroits.
6. Insérez le fil dans le fond de
l'ouvre-porte de garage et
branchez le connecteur dans
l'ouvre-porte de garage.
6

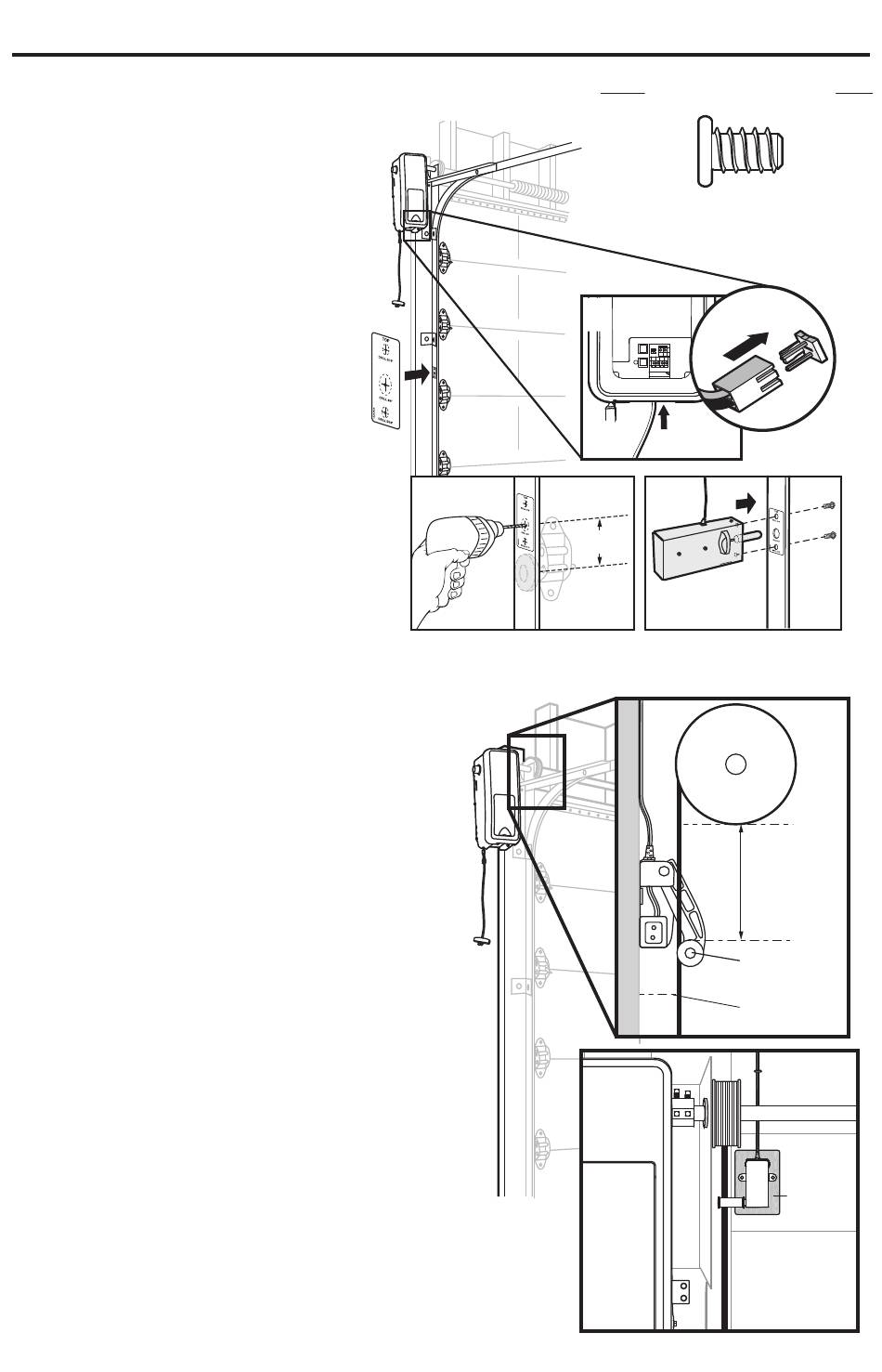

Positionner le moniteur de tension de câble
(obligatoire)
Le moniteur de tension de câble détecte tout relâchement
des câbles de la porte du garage. Lorsqu'un jeu est détecté,
l'ouvre-porte de garage empêche la porte de se fermer et
l'inverse pour qu'elle reste ouverte. Le moniteur de tension
de câble DOIT être connecté et aligné correctement AVANT
que l'ouvre-porte de garage fasse descendre la porte.
Le contrôleur de tension de câble doit être installé du même
côté que l'ouvre-porte de garage. La configuration d'usine est
prévue pour une installation du côté gauche.
1. Déterminez si le moniteur de tension de câble sera installé
sur le côté gauche ou droit de la porte.
2. Pour une installation du côté gauche, passez à l'étape 3.
Pour une installation du côté droit UNIQUEMENT, retirez la
pince de l'arbre du rouleau, déplacez le rouleau de l'autre
côté et réinstallez la pince.
3. Assurez-vous que le câble de la porte est environ à 3/4 po
(19 mm) de la surface de l'installation.
4. Placez le moniteur de tension de câble à une distance de
2 à 6 po (5 à 15 cm) du tambour et sur une surface de
support en bois.
- Calez ou ajoutez un morceau de bois si nécessaire.
Le moniteur de tension de câble DOIT être au même
niveau que la surface de montage.
- Le rouleau de contrôle de la tension du câble doit être
libre de toute obstruction.
REMARQUE : Aucun obstacle ne doit empêcher le contrôleur
de tension de câble de se fermer complètement lorsqu'un
relâchement est détecté.
1
2
3
53
VOUS AUREZ BESOIN
DE CE QUI SUIT
Vis
1/4 po - 20 x 1/2 po (2)
5
4
Approx.
3 po
(7,6 cm)
Tambour
Moniteur de
tension de câble
environ 3/4 po
(19 mm)
6
2 à 6 po
(5 à 15 cm)
cale si
nécessaire
