Installation
(suite)

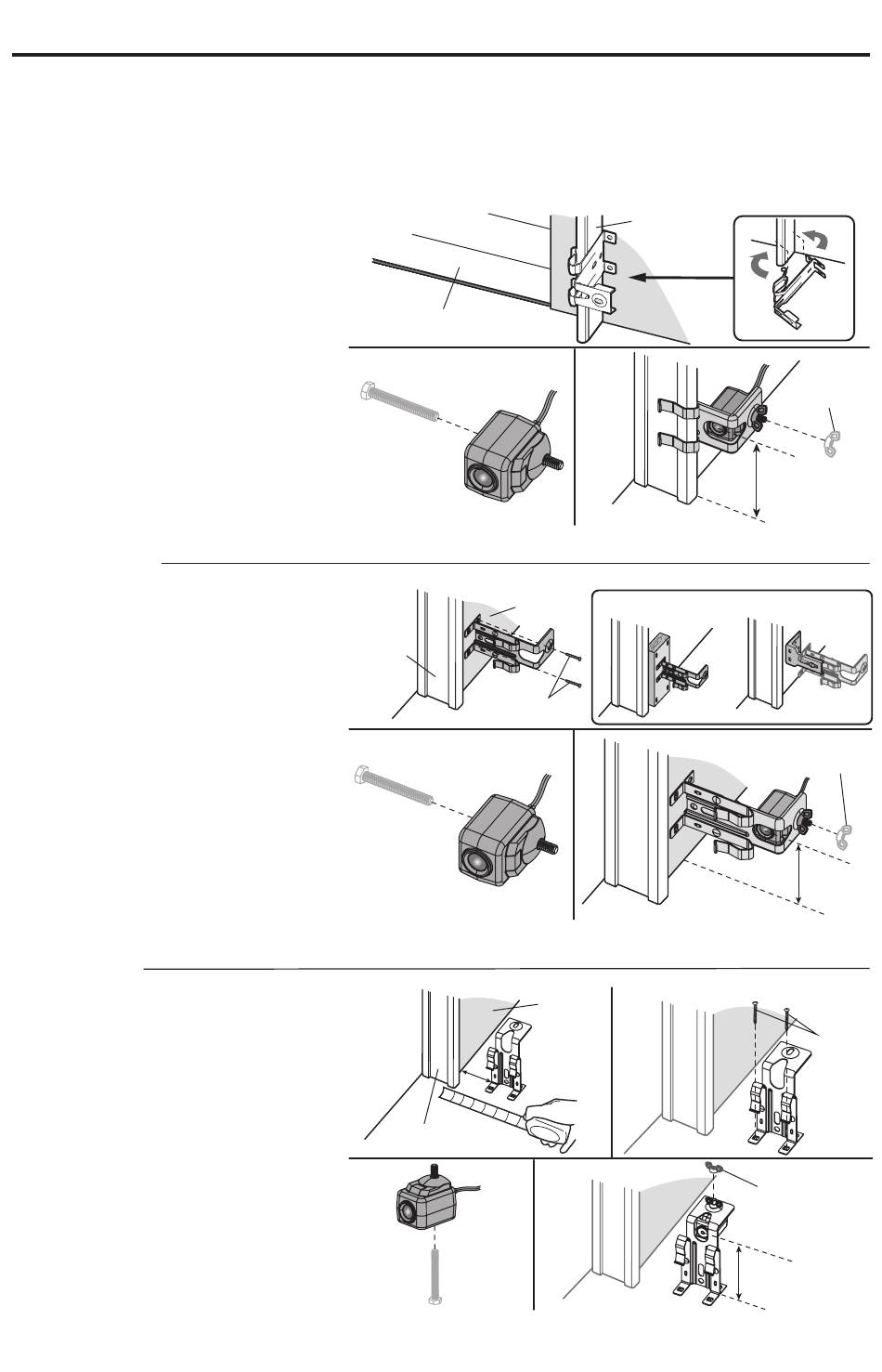

INSTALLATION DES SUPPORTS
Les supports abritent les capteurs d'inversion de sécurité dans une position fixe et sûre, de sorte que les capteurs
d'inversion de sécurité se font face de part et d'autre de la porte de garage, la poutre ne dépassant pas 15 cm (6 po)
au-dessus du sol. Assurez-vous que l'alimentation de l'ouvre-porte est débranchée. Choisissez l'une des installations
suivantes.
INSTALLATION DU RAIL DE PORTE
1. Faites glisser les bras incurvés du support
de capteur autour du bord du rail de porte.
Enclenchez-le de manière à ce que le
support du capteur affleure le rail.
2. Faites glisser la vis à six pans à travers
le capteur.
3. Fixez le capteur au support avec l'écrou
à oreilles. Vérifiez que l'objectif n'est pas
obstrué par le support.
Répétez les étapes avec l'autre capteur sur
le rail de porte opposé. Les deux lentilles
doivent se faire face.
OPTION MURALE
Assurez-vous que les supports de chaque
côté sont éloignés du rail de la porte et ont
le même dégagement afin que les capteurs
s'alignent correctement. Si un dégagement
supplémentaire est nécessaire, utilisez des
supports d'extension 041A5281-1 (non
fournis) ou des blocs de bois.
1. Fixez le support du capteur contre le
mur avec deux tirefonds (non fournis).
2. Faites glisser la vis à six pans à travers
le capteur.
3. Fixez le capteur au support avec l'écrou
à oreilles. Vérifiez que l'objectif n'est pas
obstrué par le support.
Répétez les étapes avec l'autre capteur sur
le côté opposé de la porte de garage. Les
deux lentilles doivent se faire face.
OPTION AU SOL
1. Mesurez la position des deux supports
de capteur afin qu'ils soient à la même
distance du mur et sans obstruction.
2. Fixez le support au sol avec des
ancrages à béton (non fournis).
3. Faites glisser la vis à six pans à travers
le capteur.
4. Fixez le capteur au support avec l'écrou
à oreilles. Vérifiez que l'objectif n'est pas
obstrué par le support.
1
Porte de garage
Garage door
2
1
Rail de porte
Door track
23
1
Rail de porte
Door track
3
58
Rail de porte Door track
3
Mur intérieur
Inside
du garage
garage wall
Non fourni
Not provided
Mur intérieur
Inside
2
garage wall
du garage
4
Écrou à oreilles Wing nut
6 po (15 cm) max
6" (15 cm) max.
OPTIONNEL
OPTIONAL
OU
OR
Écrou à oreilles
Wing Nut
6 po (15 cm)
6" (15 cm)
max.
max
Non
Not
provided
fourni
Écrou à oreilles
Wingnut
6 po (15 cm) max
6" (15 cm) max.
