15 Inspection et entretien

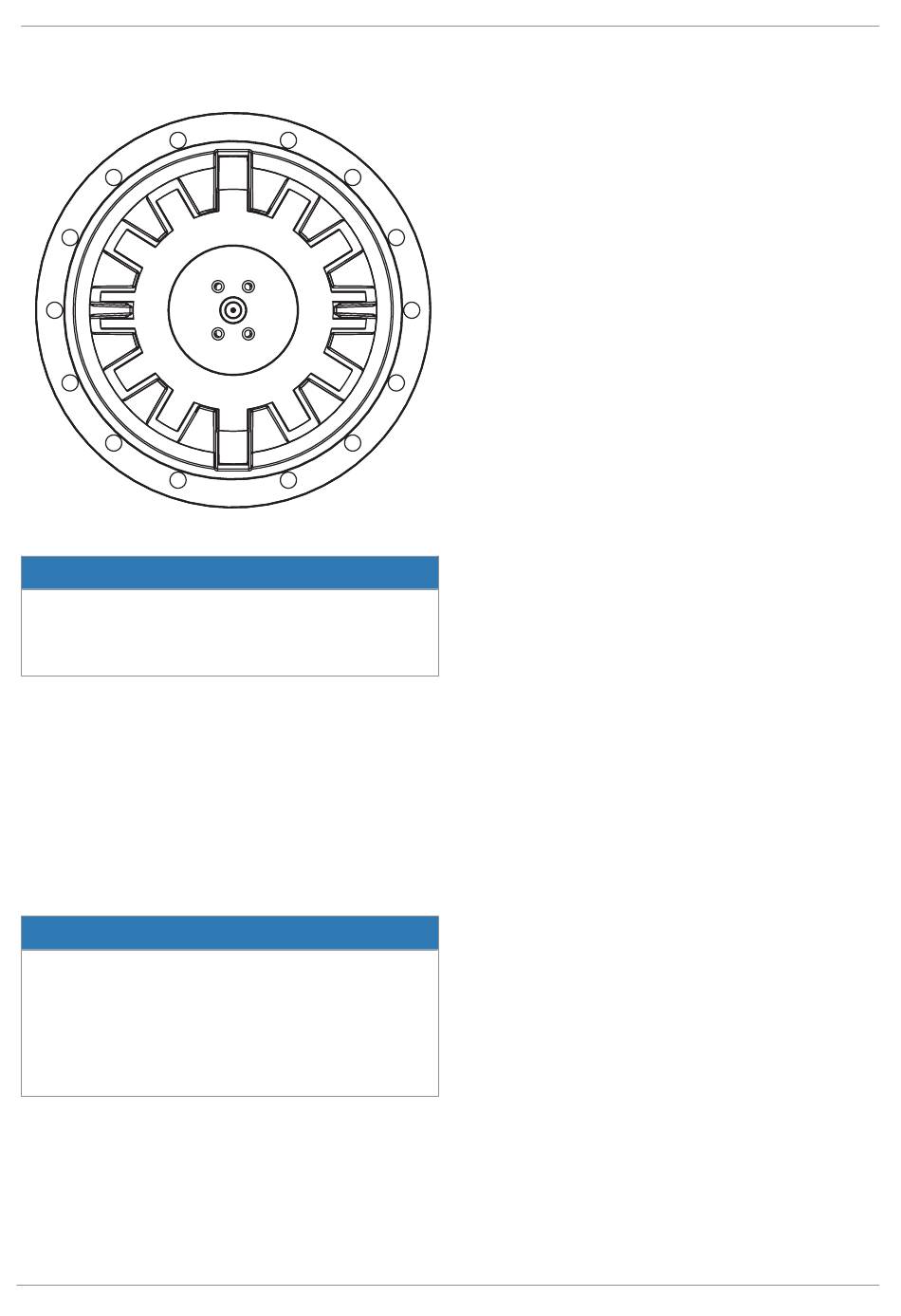

DN 300 :
Sabot et bride de l'actionneur vus de dessous :
15.3.2 Montage de la membrane à passage intégral
Important :
▶ monter une membrane adaptée à la vanne (la membrane
doit être adaptée au fluide, à sa concentration, sa tempé-
rature et sa pression).
1. Avant le montage de la nouvelle membrane, démonter l'ac-
tionneur conformément à la procédure décrite au chapitre
« Démontage de la membrane ».
2. Fermer l'actionneur A de environ 75 %.
3. Visser l'insert de fixation de la nouvelle membrane à la
main à l'intérieur du sabot de l'actionneur. Lorsqu'une
nette résistance devient sensible, dévisser la membrane
jusqu'à ce que ses orifices de vissage soient alignés sur
ceux de l'actionneur.

15.4 Montage de l'actionneur

Au fil du temps, les membranes se tassent
▶ Fuites.
Après le montage / démontage du produit, vérifier que les
vis et les écrous du corps sont bien serrés ; les resserrer
si nécessaire.
Resserrer les vis et les écrous au plus tard après la pre-
mière procédure de stérilisation.
1. Mettre l'actionneur A en position d'ouverture.
2. Poser l'actionneur A, membrane en place, sur le corps de
vanne.
3. Serrer les vis, rondelles et écrous à la main.
GEMÜ 656
AVIS
AVIS
ð Les éléments de fixation peuvent varier en fonction de
la taille de membrane et/ou de la version du corps de
vanne.
4. Mettre l'actionneur A en position de fermeture.
5. Ouvrir l'actionneur A d'environ 20 %.
6. Serrer alternativement et en croix les vis avec les écrous.
7. Veiller à une compression homogène de la membrane (en-
viron 10 à 15 %).
ð La compression homogène se remarque au renflement
homogène à l'extérieur.
8. Vérifier l'étanchéité et le fonctionnement de la vanne com-
plètement assemblée.
9. Exécuter l'initialisation.
32 / 37
