3. Dévisser l'écrou de l'axe 10.
4. Retirer les ressorts à disques (2x) 3 et la douille en acier
inoxydable 11.
5. Dévisser les écrous 14 des vis de raccord de la bride.
6. Ôter les rondelles de sécurité, retirer les boulons et enlever
avec précaution les brides 2 du corps de vanne à boisseau
sphérique 1.
7. Retirer les bagues d'étanchéité de la bride 5 et du siège 4
du corps de vanne à boisseau sphérique.
8. Tourner le boisseau 13 avec l'axe 12 en position « fer-
mée », puis retirer le boisseau d'un léger mouvement de
rotation du corps de vanne à boisseau sphérique.
9. Presser avec précaution l'axe 12 de l'extérieur dans le
corps de vanne à boisseau sphérique, puis l'enlever.
10. Retirer la garniture de l'axe à joints V-Ring 8 (2x) et 9.
11. Remplacer étanchéité conique de l'axe 6 et réintroduire
l'axe 12 dans le corps de vanne à boisseau sphérique.
12. Placer les nouvelles garnitures de l'axe à joints V-Ring 8
(2x) et 9, la douille en acier inoxydable 11, les ressorts à
disques 3 et la rondelle de sécurité 7 12sur l'axe, puis ser-
rer à la main l'écrou de l'axe 10.
13. Plier vers le haut la patte de la rondelle de sécurité 7.
14. Tourner l'axe de sorte que l'entraîneur de boisseau se
trouve dans le sens de la longueur par rapport au sens de
la tuyauterie, puis, d'un léger mouvement de rotation,
pousser le boisseau 13 sur l'entraîneur de boisseau.
15. Insérer les bagues d'étanchéité du siège 4 et de la bride 5
des deux côtés.
16. Placer les brides 2 des deux côtés, insérer les vis de rac-
cord de bride par les orifices des brides, monter les ron-
delles de sécurité, puis serrer uniformément les écrous (en
croix en plusieurs cycles).
17. Monter l'actionneur A (voir chapitre « Montage de l'action-
neur sur le corps de vanne à boisseau sphérique »). S'as-
surer que la position du boisseau et de l'actionneur corres-
pond à la position initiale avant le démontage.
Couples de serrage pour écrou de l'axe supérieur repère 10
Diamètre nominal
DN8
DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
www.gemu-group.com
Couple de serrage [Nm]
9
9
9
9
15
15
25
25
30
30
40
17.2.4 Montage du corps de vanne à boisseau sphérique
▶ Le montage se fait dans l'ordre inverse du démontage
(voir chapitre « Démontage du corps de vanne à boisseau
sphérique »).

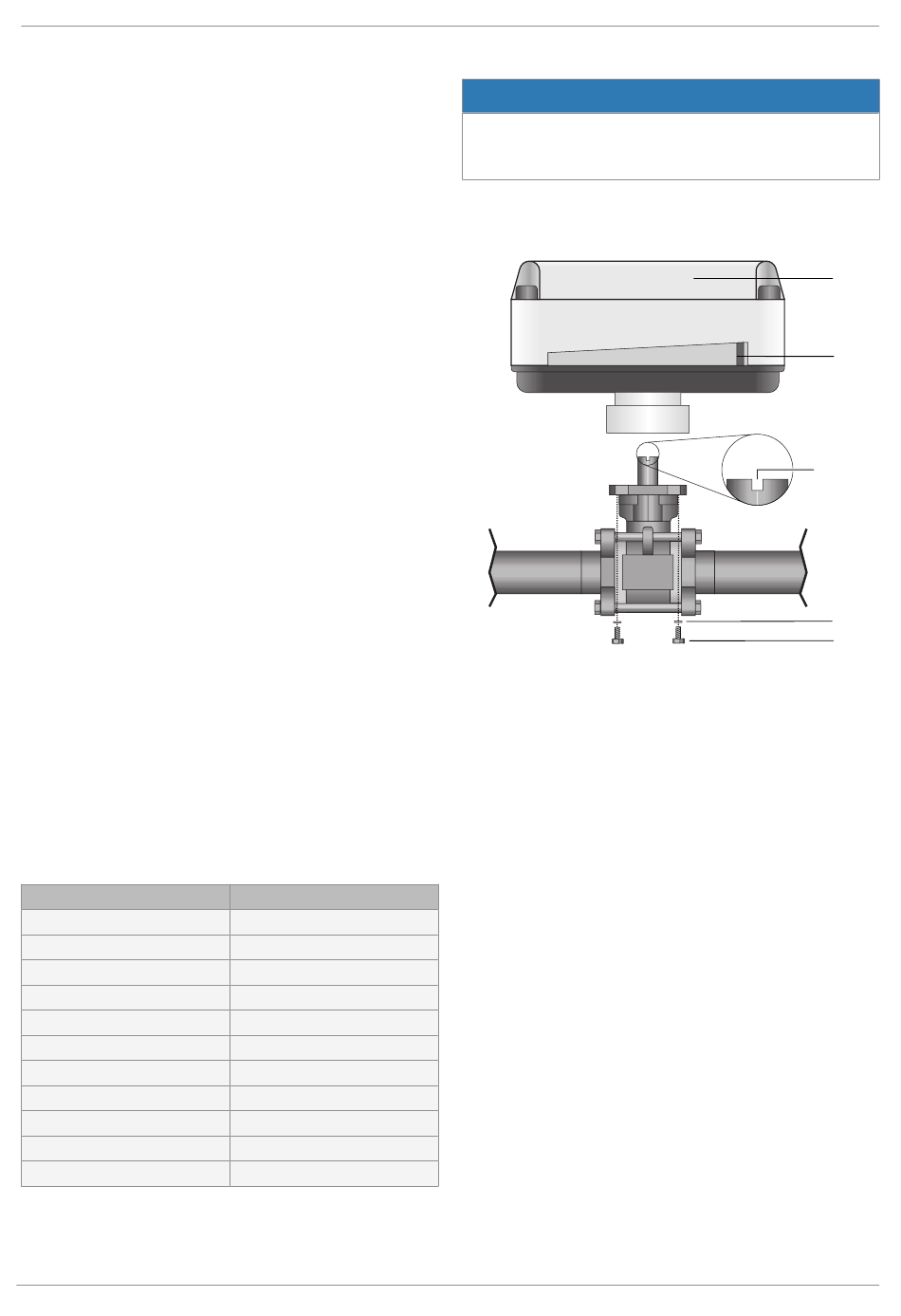

17.2.5 Montage de l'actionneur sur le corps de vanne à
boisseau sphérique
1. S'assurer que la fente du carré 2 de la vanne à boisseau
sphérique correspond à la marque 1 de l'indicateur de po-
sition, si nécessaire tourner le carré dans la bonne posi-
tion.
2. Placer l'actionneur A sur le carré et l'aligner si nécessaire.
3. Serrer à la main les vis 4 avec les rondelles 3.
4. Serrer les vis 4 uniformément à la main et en croix.
47 / 51
17 Inspection / Entretien
AVIS
2
GEMÜ B54
A
1
3
4
