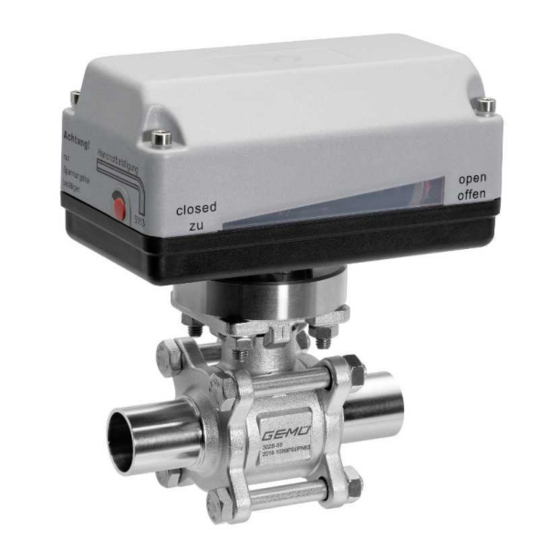

- Page 1 GEMÜ B54 Vanne à boisseau sphérique à commande motorisée Notice d'utilisation Informations complémentaires Webcode: GW-B54...
- Page 2 Tous les droits, tels que les droits d'auteur ou droits de propriété industrielle, sont expressément réservés. Conserver le document afin de pouvoir le consulter ultérieurement. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 03.12.2020 GEMÜ B54 2 / 44 www.gemu-group.com...
-
Page 3: Table Des Matières
14 Mise en service ............32 15 Utilisation ..............33 15.1 Indicateur optique de position ......33 15.2 Commande manuelle de secours ...... 33 15.3 Réglage des contacts de fin de course ....34 16 Dépannage ..............36 www.gemu-group.com 3 / 44 GEMÜ B54... -
Page 4: Définitions Des Termes ........................................ 4 18 Démontage De La Tuyauterie
Mesures à prendre pour éviter le danger. Les avertissements sont toujours indiqués par un mot signal et, pour certains également par un symbole spécifique au dan- ger. Cette notice utilise les mots signal, ou niveaux de danger, sui- vants : GEMÜ B54 4 / 44 www.gemu-group.com... -
Page 5: Consignes De Sécurité
12. Utiliser le produit conformément aux caractéristiques techniques. 13. Veiller à l'entretien correct du produit. 14. Les travaux d’entretien ou de réparation qui ne sont pas décrits dans ce document ne doivent pas être effectués sans consultation préalable du fabricant. www.gemu-group.com 5 / 44 GEMÜ B54... -
Page 6: Description Du Produit
3.2 Description La vanne à boisseau sphérique métallique 2/2 voies en trois parties GEMÜ B54 est à commande motorisée. Elle est équi- pée d'un carter d'actionneur en plastique et est spécialement conçue pour répondre aux exigences des secteurs de la phar- macie, la transformation des produits alimentaires et la bio- technologie, par ex. -
Page 7: Utilisation Conforme
Le produit n'est pas adapté à l'utilisation en atmosphères ex- plosives. Le produit ne doit pas être exposé à des variations de pres- sion. Si le produit doit être utilisé avec des variations de pres- sion, veuillez contacter GEMÜ. www.gemu-group.com 7 / 44 GEMÜ B54... -
Page 8: Données Pour La Commande
6 Matériau d'étanchéité Code TFM 1600 (certification, FDA), réduction maximale des zones mortes TFM 1600 (certification FDA) 7 Tension/Fréquence Code 12VDC 12 V 50/60 Hz 24VDC 24V 50/60Hz 100-250V 50/60Hz GEMÜ B54 8 / 44 www.gemu-group.com... -
Page 9: Exemple De Référence
7 Tension/Fréquence 24VDC 8 Module de régulation Actionneur Tout ou Rien 9 Type d'actionneur 1015 Actionneur GEMÜ, motorisé, taille 1, temps de manœuvre 11s, couple 15 Nm, tension d'alimentation B1, C1 10 CONEXO sans www.gemu-group.com 9 / 44 GEMÜ B54... -
Page 10: Vanne À Boisseau Sphérique Avec Actionneur J+J
Code Actionneur Tout ou rien à 3 positions, contacts de fin de course à potentiel nul supplémentaires Actionneur Tout ou Rien, 2 contacts de fin de course à potentiel nul supplémentaires, classe A (EN15714-2) GEMÜ B54 10 / 44 www.gemu-group.com... - Page 11 Actionneur Tout ou Rien, 2 contacts de fin de course à potentiel nul supplémentaires, classe A (EN15714-2) 9 Type d'actionneur J4C20 Actionneur J+J, motorisé, type J4C, temps de manœuvre 10s, couple 20Nm, chauffage, IP 67 10 CONEXO sans www.gemu-group.com 11 / 44 GEMÜ B54...
-
Page 12: Vanne À Boisseau Sphérique Avec Actionneur Bernard
à potentiel nul supplémentaires, 2 contacts de fin de course supplémentaires, limiteurs de couple à potentiel nul supplémen- chauffage, commande manuelle de secours, taires, classe A (EN15714-2) boîtier en aluminium, RAL1014, IP 68 GEMÜ B54 12 / 44 www.gemu-group.com... - Page 13 9 Type d'actionneur BC1L Actionneur BERNARD, motorisé, type AQ1L, temps de manœuvre 13s, couple 15Nm, 2 contacts de fin de course supplémentaires, chauffage, commande manuelle de secours, boîtier en aluminium, RAL5002, IP 67 10 CONEXO sans www.gemu-group.com 13 / 44 GEMÜ B54...
-
Page 14: Données Techniques De La Vanne À Boisseau Sphérique
Code 17 : Embout EN 10357 série A (auparavant DIN 11850 série 2) / DIN 11866 série A Code 59 : Embout ASME BPE Code 60 : Embout ISO 1127 / EN 10357 série C / DIN 11866 série B Code 80 : Clamp ASME BPE, dimensions face-à-face FAF ASME BPE GEMÜ B54 14 / 44 www.gemu-group.com... -
Page 15: Conformité Du Produit
Le marquage ATEX du produit dépend de la configuration respective du produit avec le corps de la vanne et l'actionneur. Ce marquage se trouve dans la documentation ATEX spécifique au produit et sur la plaque signalétique ATEX. www.gemu-group.com 15 / 44 GEMÜ B54... -
Page 16: Données Mécaniques
Code 17 : Embout EN 10357 série A (auparavant DIN 11850 série 2) / DIN 11866 série A Code 59 : Embout ASME BPE Code 60 : Embout ISO 1127 / EN 10357 série C / DIN 11866 série B Code 80 : Clamp ASME BPE, dimensions face-à-face FAF ASME BPE GEMÜ B54 16 / 44 www.gemu-group.com... -
Page 17: Données Techniques De L'actionneur
(code O4) 1006 A0, AE 1,20 1015 A0, AE 1,20 3035 A0, AE 1,30 0,20 3055 A0, AE 1,65 4100 00, 0E, 0P 4,40 4200 00, 0E, 0P 3,60 Valeurs de courant en A www.gemu-group.com 17 / 44 GEMÜ B54... -
Page 18: Actionneurs Bernard, J+J
GEMÜ 9468 Type de disjoncteur de pro- Siemens 3RV 1011-1FA10 tection du moteur : Courant réglé : 4,0 A 8.2 Actionneurs Bernard, J+J Remarque : Pour les données techniques voir les fiches techniques originales des fabricants GEMÜ B54 18 / 44 www.gemu-group.com... -
Page 19: Dimensions
* Standard pour tension d'alimentation code O4 Type d'ac- tionneur 1006, 1015 2006, 2015 Dimensions en mm 9.1.1.2 Types d'actionneur 3035, 3055 Tensions d'alimen- tation 24 V 100,5 100 V - 250 V 124,5 Dimensions en mm www.gemu-group.com 19 / 44 GEMÜ B54... -
Page 20: Actionneurs Bernard, Auma, J+J
9 Dimensions 9.1.1.3 Type d'actionneur 4100, 4200 277,5 Dimensions en mm 9.1.2 Actionneurs Bernard, AUMA, J+J Pour des informations plus détaillées sur les actionneurs d'autres fabricants, voir la documentation des fabricants. GEMÜ B54 20 / 44 www.gemu-group.com... -
Page 21: Vanne À Boisseau Sphérique
50,0 11,0 13,0 1½“ 50,0 70,0 14,0 15,0 2“ 50,0 70,0 14,0 16,0 2½“ 50,0 70,0 17,0 18,0 10,5 3“ 70,0 102,0 17,0 18,0 10,5 4“ 102,0 125,0 17,0 18,0 10,5 Dimensions en mm www.gemu-group.com 21 / 44 GEMÜ B54... -
Page 22: Dimensions Du Corps
4 x M14 66,0 70,0 131,5 254,0 82,0 86,0 92,0 4 x M14 81,0 85,0 158,0 280,0 96,0 92,0 102,0 4 x M16 100,0 104,0 198,5 308,0 122,0 93,0 132,0 6 x M20 Dimensions en mm GEMÜ B54 22 / 44 www.gemu-group.com... - Page 23 63,5 1,65 126,0 254,1 77,1 88,5 89,0 4 x M14 72,9 76,2 1,65 150,0 276,9 91,7 92,6 98,0 4 x M16 97,4 101,6 187,5 304,9 118,3 93,3 130,0 6 x M16 Dimensions en mm www.gemu-group.com 23 / 44 GEMÜ B54...
- Page 24 4 x M14 72,1 76,1 131,5 254,0 82,0 86,0 92,0 4 x M14 84,3 88,9 158,0 280,0 96,0 92,0 102,0 4 x M16 109,7 114,3 198,5 308,0 122,0 93,0 132,0 6 x M20 Dimensions en mm GEMÜ B54 24 / 44 www.gemu-group.com...
- Page 25 77,4 1,65 126,0 171,5 77,1 47,2 89,0 4 x M14 72,9 90,9 1,65 150,0 196,3 91,7 52,3 98,0 4 x M16 97,4 118,9 187,5 241,3 118,3 61,5 130,0 6 x M16 Dimensions en mm www.gemu-group.com 25 / 44 GEMÜ B54...
-
Page 26: Indications Du Fabricant
● port pour monter. AVIS Compatibilité du produit ! ▶ Le produit doit convenir aux conditions d’utilisation du système de tuyauterie (fluide, concentration du fluide, température et pression), ainsi qu’aux conditions am- biantes du site. GEMÜ B54 26 / 44 www.gemu-group.com... -
Page 27: Montage Avec Des Embouts À Souder
(voir les chapitres ci-après). 14. Sens du débit et position de montage au choix. 2. Aligner et fixer les tuyaux 1 et 4 à gauche et à droite des embouts à souder 2 et 3. www.gemu-group.com 27 / 44 GEMÜ B54... -
Page 28: Montage Avec Des Raccords Clamps
à molette. 4. Raccorder le clamp de la vanne à boisseau sphérique et le clamp de la tuyauterie à l'aide du collier de serrage adap- té 4. 5. Utiliser uniquement des raccords en matériaux autorisés ! GEMÜ B54 28 / 44 www.gemu-group.com... -
Page 29: Connexion Électrique
PE, raccordement à la terre Plan de câblage Contact de fin de course OUVERT Câblage externe Moteur + − PE Contact de fin de course FERMÉ Actionneur FERMÉ Sens de marche FERMÉ ÉTEINTE OUVERT Sens de marche OUVERT www.gemu-group.com 29 / 44 GEMÜ B54... -
Page 30: Plan De Connexion Et De Câblage - Type D'actionneur 2070, 4100, 4200
En cas d'actionnement simultané des contacteurs Fermé et Ouvert, l'actionneur se déplace dans le sens « Fermé ». 12.2.1.1.3 Plan de câblage Sélecteur Disjoncteur de protection de direction de moteur préconisé FERMÉ L1/Uv+ Câblage OUVERT N/Uv- externe Affectation des broches X1 GEMÜ B54 30 / 44 www.gemu-group.com... -
Page 31: Contacts De Fin De Course
5. Desserrer les vis du contact de fin de course concerné (4 = « FERMÉ », 5 = « OUVERT »). 6. Mettre le contact de fin de course à la position souhaitée. 7. Serrer les vis du contact de fin de course. www.gemu-group.com 31 / 44 GEMÜ B54... -
Page 32: Réglage Des Contacts De Fin De Course Sur Les Types 2070, 4100, 4200
La commande OUVERT/FERMÉ est possible indépendam- ment de la tension d'alimentation soit par le biais d'un ré- seau de 24 V DC ou 24 V AC à 250 V AC soit par actionne- ment direct au moyen d'un API. GEMÜ B54 32 / 44 www.gemu-group.com... -
Page 33: Utilisation
La commande manuelle de secours se trouve sous le cache closed open rouge situé sur le côté de l'actionneur. offen fermé ouvert Attention ! Commande manuelle de secours Types d'actionneur 4100, 4200 Actionner uniquement hors tension Types d'actionneur 1015, 2015 open closed fermé ouvert www.gemu-group.com 33 / 44 GEMÜ B54... -
Page 34: Réglage Des Contacts De Fin De Course
L'actionneur à commande motorisée GEMÜ 9428 est livré en position d'ouverture. Les schémas ci-après divergent en fonction du type d'action- neur. Type d'actionneur 2070 (exemple) 1. Mettre l'installation hors tension et prévenir toute remise en service. GEMÜ B54 34 / 44 www.gemu-group.com... - Page 35 5. Desserrer les vis du contact de fin de course concerné (4 = « Fermé », 5 = « Ouvert »). 6. Mettre le contact de fin de course à la position souhaitée. 7. Serrer les vis du contact de fin de course. www.gemu-group.com 35 / 44 GEMÜ B54...
-
Page 36: Dépannage
Contrôler l'intégrité du corps de vanne, le remplacer le cas échéant Vis du corps de vanne desserrées Resserrer les vis Absence de débit Boisseau mal réglé Tourner le boisseau dans la bonne posi- tion GEMÜ B54 36 / 44 www.gemu-group.com... -
Page 37: Inspection / Entretien
être éliminée en resser- rant l'écrou de l'axe. Cependant, il faut éviter de trop le serrer. Normalement, un serrage de 30° - 60° est suffisant pour élimi- ner une fuite. www.gemu-group.com 37 / 44 GEMÜ B54... -
Page 38: Pièces Détachées
Bague d'étanchéité du siège (2x) Bague d'étanchéité de la bride (2x) Joint plat de l'axe Joint torique BB04 SDS Garniture de l'axe à joints V-Ring Actionneur Voir désignation de l'actionneur. En fonc- tion du type d'actionneur. GEMÜ B54 38 / 44 www.gemu-group.com... -
Page 39: Remplacement De L'actionneur
1. Mettre l'actionneur A hors tension. 2. Dévisser les vis hexagonales 3. 3. Ne pas perdre les rondelles 2. 4. Retirer l'actionneur A du corps de vanne à boisseau sphé- rique 1. www.gemu-group.com 39 / 44 GEMÜ B54... -
Page 40: Montage Du Corps De Vanne À Boisseau Sphérique
17. Monter l'actionneur A (voir chapitre « Montage de l'action- neur sur le corps de vanne à boisseau sphérique »).S'assu- rer que la position du boisseau et de l'actionneur corres- pond à la position initiale avant le démontage. GEMÜ B54 40 / 44 www.gemu-group.com... -
Page 41: Démontage De La Tuyauterie
1. Nettoyer le produit. 2. Demander une fiche de déclaration de retour à GEMÜ. 3. Remplir intégralement la déclaration de retour. 4. Envoyer le produit à GEMÜ accompagné de la déclaration de retour remplie. www.gemu-group.com 41 / 44 GEMÜ B54... -
Page 42: Attestation De Montage Selon 2006/42/Ce (Directive Machines)
Nous, la société GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach déclarons que le produit suivant Marque GEMÜ B54 Numéro de série à partir du 01.01.2019 Numéro de projet KGH-Metall-elektrisch 2020 Désignation commerciale : répond aux exigences essentielles suivantes de la directive Machines 2006/42/CE : 1.1.3, 1.1.5, 1.1.7, 1.2.1, 1.2.2, 1.2.3, 1.2.4, 1.2.5, 1.2.6, 1.3., 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.5.3, 1.5.5, 1.5.6, 1.5.7, 1.5.8,... -
Page 43: Déclaration De Conformité Selon 2014/30/Ue (Directive Cem)
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach déclarons que le produit ci-dessous satisfait aux exigences de sécurité de la directive CEM 2014/30/EU. Désignation du produit : GEMÜ B54 Normes appliquées : Émission d'interférences : DIN EN 61800-3 Immunité aux perturbations :... - Page 44 Sujet à modification GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88737632* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 12.2020 | 88737632 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
