12.2 Plan de connexion et de câblage - types d'actionneur 4100, 4200
12.2.1 Actionneur Tout ou Rien avec relais (code 00), 24 V DC (code C1)
12.2.1.1 Position des connecteurs
Types d'actionneur 4100, 4200
X1
X2
12.2.1.2 Connexion électrique
1
2
3
Brochage X1
Broche
L1 / Uv+, sens de marche FERMÉ
1
L1 / Uv+, sens de marche OUVERT
2
N / Uv-, conducteur neutre
3
PE, raccordement à la terre
Les signaux N/L- sont séparés dans l'appareil.
L'attribution de potentiel incombe à l'utilisateur.
En cas d'actionnement simultané des contacteurs Fermé et Ouvert, l'actionneur se déplace dans le sens « Fermé ».

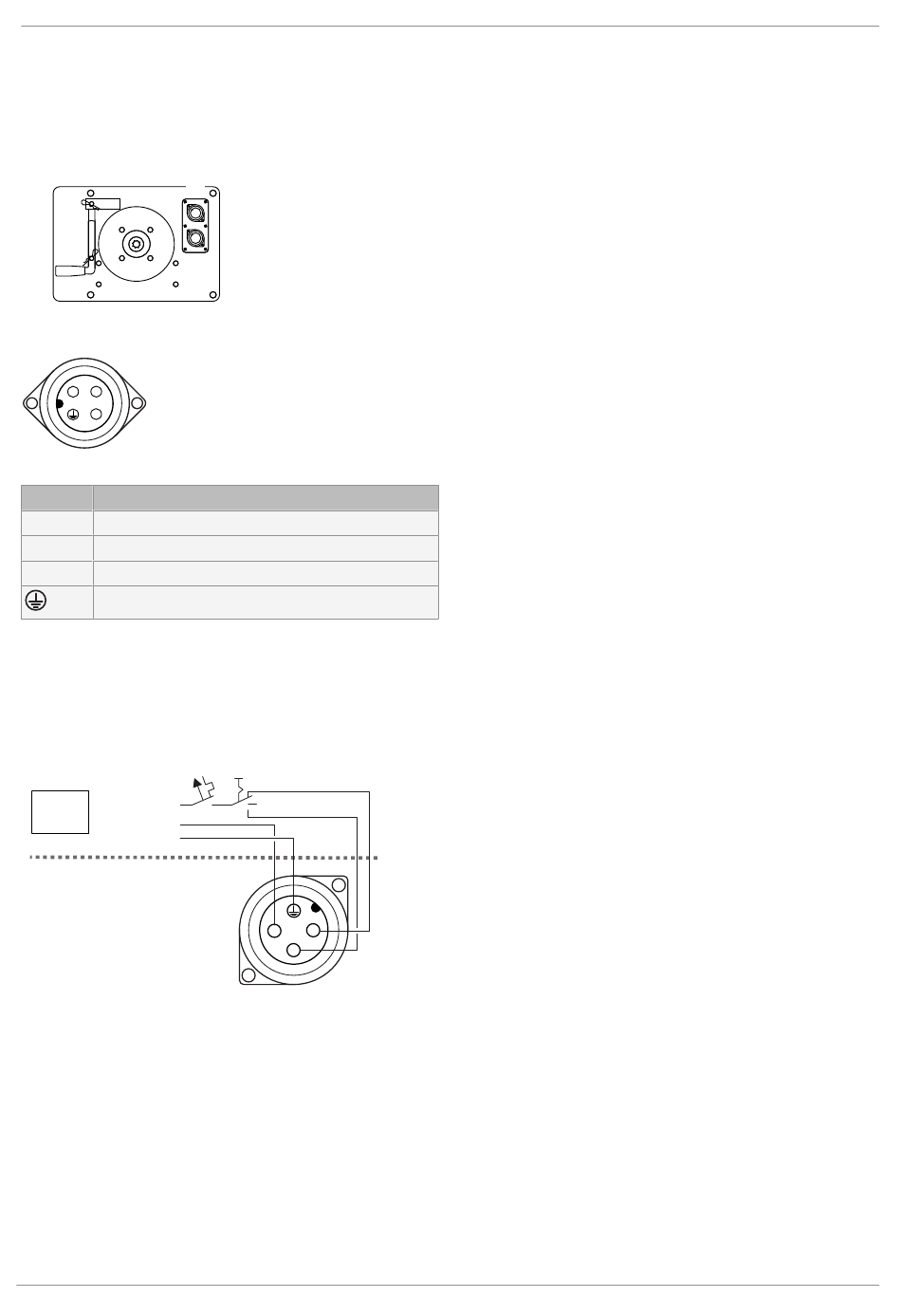

12.2.1.3 Plan de câblage
Disjoncteur de protection
de moteur préconisé
L1/Uv+
Câblage
N/Uv-
externe
PE
Affectation des broches X1
www.gemu-group.com
Description
Sélecteur
de direction
FERMÉ
OUVERT
1
3
2
X1
X2
35 / 51
12 Connexion électrique
