Si l'éjecteur latéral est monté sur la tondeuse, retirez-le
et verrouillez le volet latéral (voir Retrait de l'éjecteur
latéral) avant de procéder au ramassage de l'herbe
coupée.
La lame est tranchante et vous risquez de vous
blesser gravement à son contact.
Coupez le moteur et attendez l'arrêt de toutes
les pièces en mouvement avant de quitter la
position de conduite.

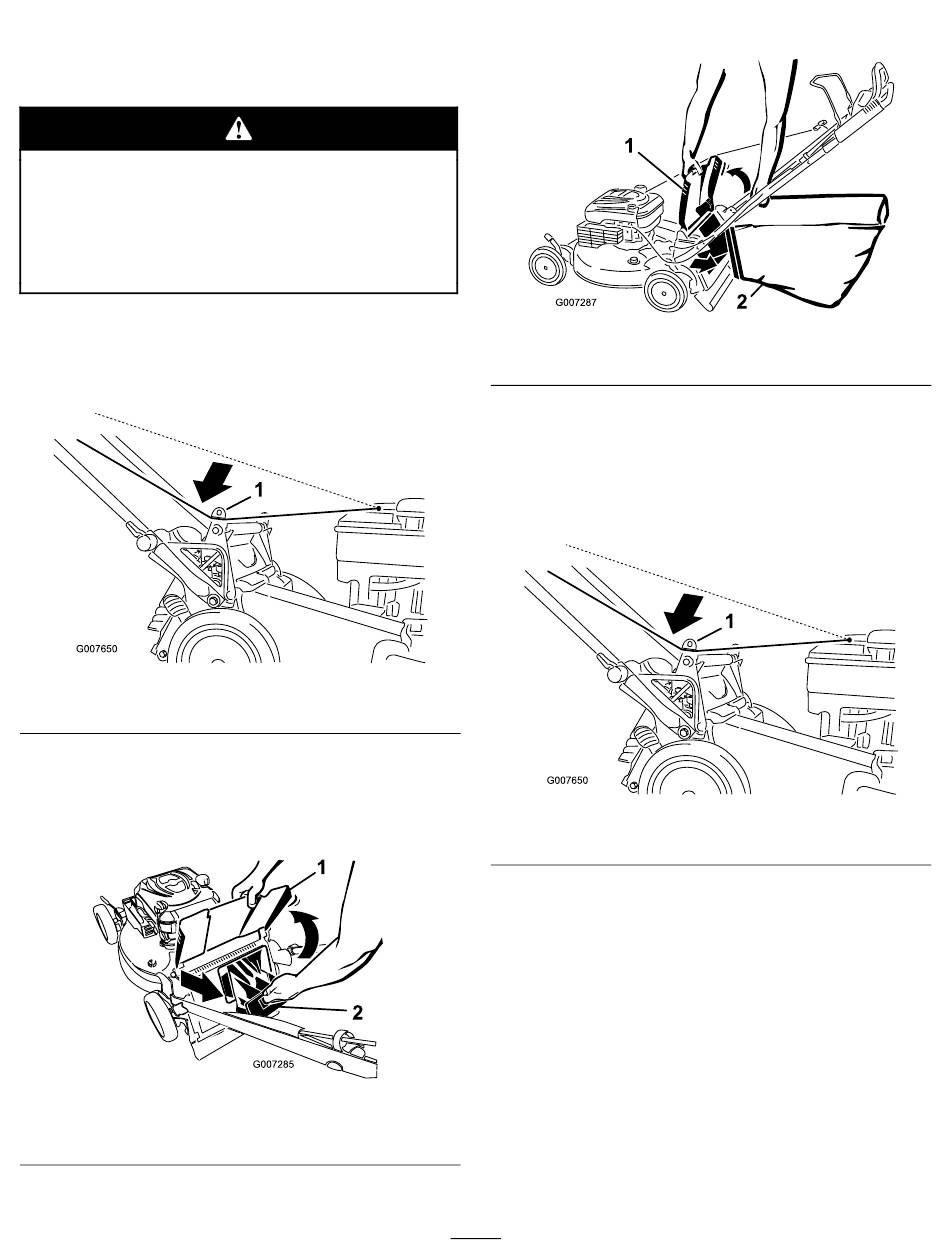

Montage du bac à herbe
1. Faites passer le câble du lanceur autour du guide
inférieur (Figure 22).
1. Guide-câble inférieur
Remarque: Le guide inférieur libère le câble du
lanceur quand vous tirez sur la poignée.
2. Soulevez le déflecteur d'éjection et gardez-le dans
cette position (Figure 23).
1. Déflecteur d'éjection
3. Retirez l'obturateur d'éjection arrière (Figure 23).
Figure 22
Figure 23
2. Obturateur d'éjection
arrière
4. Accrochez le bord supérieur avant du bac sur les
crans (Figure 24).
1. Déflecteur d'éjection
5. Abaissez le déflecteur d'éjection.
Retrait du bac à herbe
1. Faites passer le câble du lanceur autour du guide
inférieur (Figure 25).
1. Guide-câble inférieur
Remarque: Le guide inférieur libère le câble du
lanceur quand vous tirez sur la poignée.
2. Soulevez le déflecteur d'éjection et gardez-le dans
cette position.
3. Décrochez le bac à herbe des crans en le soulevant
par la poignée.
4. Installez l'obturateur d'éjection arrière (Figure 26).
12
Figure 24
2. Bac à herbe
Figure 25
