––– PHASE 6 –––
6.1 - INSTALLATION DE LA LOGIQUE DE COMMANDE
CLB201
01. Choisir la position d'installation dans une zone protégée à l'abri des
risques de chocs et à proximité du portail pour pouvoir ainsi réduire la
longueur des câbles ;

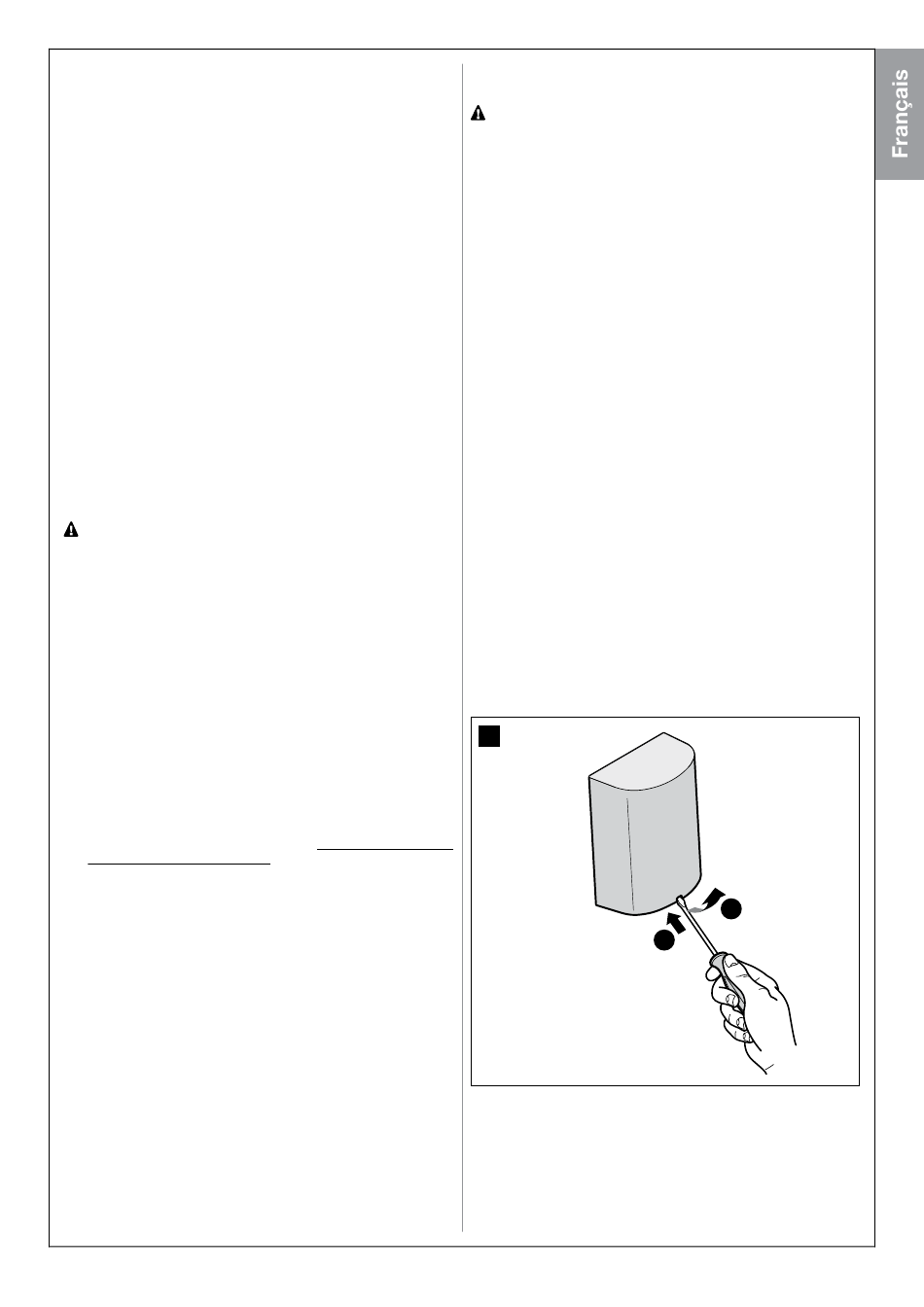

02. Enlever le couvercle en faisant levier avec un tournevis sur l'ouverture
en bas, en le faisant coulisser de quelques centimètres et ensuite en
le soulevant par le fond (fig. 20) ;
03. Préparer le conduit pour le passage des câbles électriques pour
qu'ils puissent rentrer par le bas de la logique de commande ;
04. Percer le bas de la logique de commande et utiliser des raccords
spéciaux (non fournis) pour fixer les conduits pour le passage des
câbles électriques, comme sur la fig. 21 ;
05. Sur le fond, forcer les deux trous en bas avec un tournevis, marquer
les points de perçage en utilisant le fond comme référence (fig. 22) ;
06. Percer le mur avec une perceuse à percussion et un foret de 6 mm et
introduire dans le trou des chevilles de 6 mm ;
07. Fixer le fond avec les vis correspondantes ;
08. Avant de fermer la logique de commande, effectuer les branche-
ments électriques se référant au paragraphe 6.4 et à la fig. 23
(l'ensemble des câbles doivent arriver par le dessous de l'armoire) ;
09. Pour fermer la logique de commande, poser le couvercle sur le fond
environ 3 cm plus haut que la position finale et le pousser vers le bas
jusqu'à l'accrochage complet comme le montre la fig. 25.
6.2 - INSTALLER ET CONNECTER LES PHOTOCELLULES
PH200 (fig. 26)
• Placer chaque photocellule à 40/60 cm au sol • les placer
sur les côtés opposés de la zone à protéger • les placer le plus
près possible du portail (distance maximale = 15 cm) • un tuyau
doit être présent dans le point de fixation pour le passage des
câbles • pointer l'émetteur TX vers la zone centrale du récepteur
RX (défaut d'alignement toléré : maximum 5°)
01. Enlever la façade en verre (phase 01 - fig. 26)
02. Retirer la coque supérieure puis celle à l'intérieur de la photocellule
(phase 02 - fig. 26)
03. Percer la coque inférieure dans le point où le passage des câbles est
prévu (phase 03 - fig. 26)
04. - Placer la coque inférieure dans le point où arrive le tube pour le pas-
sage des câbles et marquer les points de perçage (phase 04 - fig.
26)
- Percer le mur avec une perceuse à percussion et un foret de 5 mm.
Introduire dans le trou des chevilles de 5 mm (phase 04 - fig. 26)
- Faire passer les câbles dans les trous prédisposés et fixer la coque
inférieure avec les vis (phase 04 - fig. 26)
05. - Brancher le câble électrique sur les bornes de l'émetteur et du
récepteur en parallèle entre eux et raccordés à la fin à la borne pré-
sente sur la logique de commande (fig. 8). Il n'est pas nécessaire de
respecter une polarité quelconque.
- Replacer, dans l'ordre, la coque intérieure, puis la coque supérieure
à fixer avec les deux vis, insérer le couvercle et exercer une légère
pression pour le fermer (phase 05 - fig. 26).
6.3 - INSTALLER ET CONNECTER L'INDICATEUR CLI-
GNOTANT FL200 (fig. 27)
• Le clignotant doit être placé près du portail et doit être facile-
ment visible. Il est possible de le fixer sur une surface horizontale
ou sur une surface verticale. • Pour la connexion à la borne Flash
il n'est pas nécessaire de respecter la polarité ; En revanche pour la
connexion du câble blindé de l'antenne, il faut connecter le câble et la
gaine, comme indiqué dans la fig. 23 - B.
Choisir la position la plus adaptée pour installer le feu clignotant : il doit
être placé près du portail et doit être facilement visible. Il est possible de le
fixer sur une surface horizontale ou sur une surface verticale.
Pour la procédure d'installation, voir la fig. 27.
6.4 - CONNEXION ÉLECTRIQUE À LA LOGIQUE DE COM-
MANDE CLB201
ATTENTION ! – Tous les branchements électriques doivent être
réalisés après avoir coupé le courant électrique du réseau et s'il y
a lieu, après avoir débranché la batterie tampon.
ATTENTION ! - Si la longueur du câble des opérateurs est insuffisante,
NE PAS REMPLACER LE CÂBLE mais le prolonger en utilisant un câble
appropriée (voir les caractéristiques techniques du Tableau 3). Le point
de jonction des deux câbles doit être isolé et protégé par une boîte de
dérivation.
Tenir compte des éléments suivants :
01. Pour faciliter les opérations de connexion, il est possible de retirer
les bornes. Après avoir effectué les connexions, remettre les bornes
dans leurs logements (fig. 24).
02. Le câble du RIVA200 doit être branché tel que représenté sur le point
(A) de la fig. 23.
03. Nous rappelons que, pour éviter le risque que les deux vantaux se
bloquent, la logique CLB201 commande en ouverture d'abord le
moteur raccordé à la sortie M2 puis le moteur raccordé à M1, tandis
que c'est le contraire lors de la fermeture. Il faut donc s'assurer que
le moteur qui actionne le vantail posé sur la butée mécanique est
connecté à la borne M1 (la plus à l'extérieur) alors que c'est le vantail
supérieur qui connecté à la borne M2.
Au cas où un seul moteur serait utilisé, pour un portail à un seul van-
tail, le connecter à la borne M2 en laissant libre la borne M1.
04. Connecter l'âme centrale et le conducteur extérieur du câble blindé
de l'antenne tel que le montre le détail (B) de la fig. 23.
20
2
1
Français – 15
