9.4.1 - Memorizzazione modo 1
01. Premere il tasto P1 [B] (fig. 41) per almeno 3 s. Quando il LED P1
[A] (fig. 41) si accende, rilasciare il tasto.
02. Entro 10 s premere per almeno 3 s un tasto qualsiasi del trasmettito-
re radio da memorizzare. Se la memorizzazione è andata a buon fine
il LED P1 farà 3 lampeggi.
03. Se ci sono altri trasmettitori da memorizzare, ripetere il passo 2 entro
altri 10 s altrimenti la fase di memorizzazione termina automaticamente.
9.4.2 - Memorizzazione modo 2
Con la memorizzazione del trasmettitore radio in Modo 2, ad ogni tasto
può essere associato uno qualsiasi dei comandi elencati in tabella 9.
In Modo 2 ogni tasto richiede una propria fase di memorizzazione.
01. Se il trasmettitore da memorizzare è già memorizzato (è il caso dei
trasmettitori in dotazione che sono già memorizzati in Modo 1) occor-
re prima cancellare il trasmettitore eseguendo la procedura descritta
in: "9.4.4 - Cancellazione di un trasmettitore radio".
02. Premere il tasto P1 [B] (fig. 41) sulla centrale un numero di volte
pari al comando desiderato, secondo la Tabella 9 (es. 3 volte per il
co man do "Solo Apre").
03. Verificare che il LED P1 [A] (fig. 41) emetta un numero di lampeggi
veloci pari al comando selezionato.
04. Entro 10 s premere per almeno 2 s il tasto desiderato del trasmettito-
re radio da memorizzare. Se la memorizzazione è andata a buon fine
il LED P1 farà 3 lampeggi lenti.
05. Se ci sono altri trasmettitori da memorizzare per lo stesso tipo di
comando, ripetere il passo 03 entro altri 10 s, altrimenti la fase di
me morizzazione termina automaticamente.
9.4.3 - Memorizzazione a distanza
È possibile memorizzare un nuovo trasmettitore radio nella centrale senza
agire direttamente sui tasti della stessa. È necessario disporre di un tra-
smettitore radio già memorizzato e funzionante "VECCHIO". Il trasmettitore
radio da memorizzare "NUOVO" prenderà in "eredità" le caratteristiche di
quello VECCHIO; cioè, se il VECCHIO trasmettitore radio è memorizzato
in Modo 1 anche il NUOVO verrà memorizzato in Modo 1; in questo caso
durante la fase di memorizzazione può essere premuto un tasto qualunque
nei due trasmettitori. Se invece il VECCHIO trasmettitore radio è memoriz-
zato in Modo 2 occorrerà premere nel VECCHIO, il tasto col comando
desiderato, e nel NUOVO il tasto al quale si vuole associare quel comando.
Con i due trasmettitori porsi nel raggio di azione dell'automazione ed ese-
guire i seguenti passi:
01. Premere per almeno 5 s il tasto sul NUOVO trasmettitore radio, poi
rilasciare.
02. Premere lentamente per 3 volte il tasto sul VECCHIO trasmettitore
radio.
03. Premere lentamente per 1 volta il tasto sul NUOVO trasmettitore radio.
A questo punto il trasmettitore radio NUOVO verrà riconosciuto dalla cen-
trale e prenderà le caratteristiche che aveva quello VECCHIO.
Se ce ne sono altri da memorizzare, ripetere tutti i passi per ogni nuovo
trasmettitore.
1 volta
Comando "Passo Passo (SbS)"
2 volte
Comando "Apertura pedonale"
3 volte
Comando "Solo apre"
4 volte
Comando "Solo chiude"
5 volte
Comando "Stop"
6 volte
Comando "Passo Passo condominale"
7 volte
Comando "Passo Passo alta priorità"
8 volte
Comando "Apertura pedonale 2"
9 volte
Comando "Apertura pedonale 3"
10 volte
Comando "Apre + blocca automazione"
11 volte
Comando "Blocca automazione"
12 volte
Comando "Blocca automazione"
13 volte
Comando "Sblocca automazione"
9.4.4 - Cancellazione di un trasmettitore radio
Solo avendo a disposizione un trasmettitore radio, con questa operazione
è possibile cancellarlo.
Se il trasmettitore è memorizzato in Modo 1 è sufficiente una sola fase di
cancellazione e al punto 3 può essere premuto un tasto qualsiasi. Se il
trasmettitore è memorizzato in Modo 2 occorre una fase di cancellazione
per ogni tasto memorizzato.
01. Premere e tenere premuto il tasto P1 [B] (fig. 41) sulla centrale.
02. Attendere che il LED P1 [A] (fig. 41) si accenda, quindi entro tre
secondi.
03. Premere per almeno tre secondi il tasto del trasmettitore radio da can-
cellare. Se la cancellazione è avvenuta il LED P1 farà cinque lampeggi
veloci. Se il LED P1 dovesse fare 1 lampeggio lento la fase di cancel-
lazione non è avvenuta perché il trasmettitore non è memorizzato.
04. Se ci sono altri trasmettitori da cancellare, sempre con il tasto P1
premuto, ripetere il passo 3 entro dieci secondi, altrimenti la fase di
cancellazione termina automaticamente.
9.4.5 - Cancellazione di tutti i trasmettitori radio
Con questa operazione si cancellano tutti i trasmettitori memorizzati.
01. Premere e tenere premuto il tasto P1 [B] (fig. 41) sulla centrale.
02. Attendere che il LED P1 [A] (fig. 41) si accenda, poi aspettare che si
spenga, quindi aspettare che emetta 3 lampeggi.
03. Rilasciare il tasto P1 esattamente durante il terzo lampeggio.
04. Attendere per circa 4s il termine della fase di cancellazione, durante
la quale il LED P1 lampeggia velocissimo.
Se la procedura è andata a buon fine, dopo qualche istante, il LED P1
emetterà 5 lampeggi lenti.

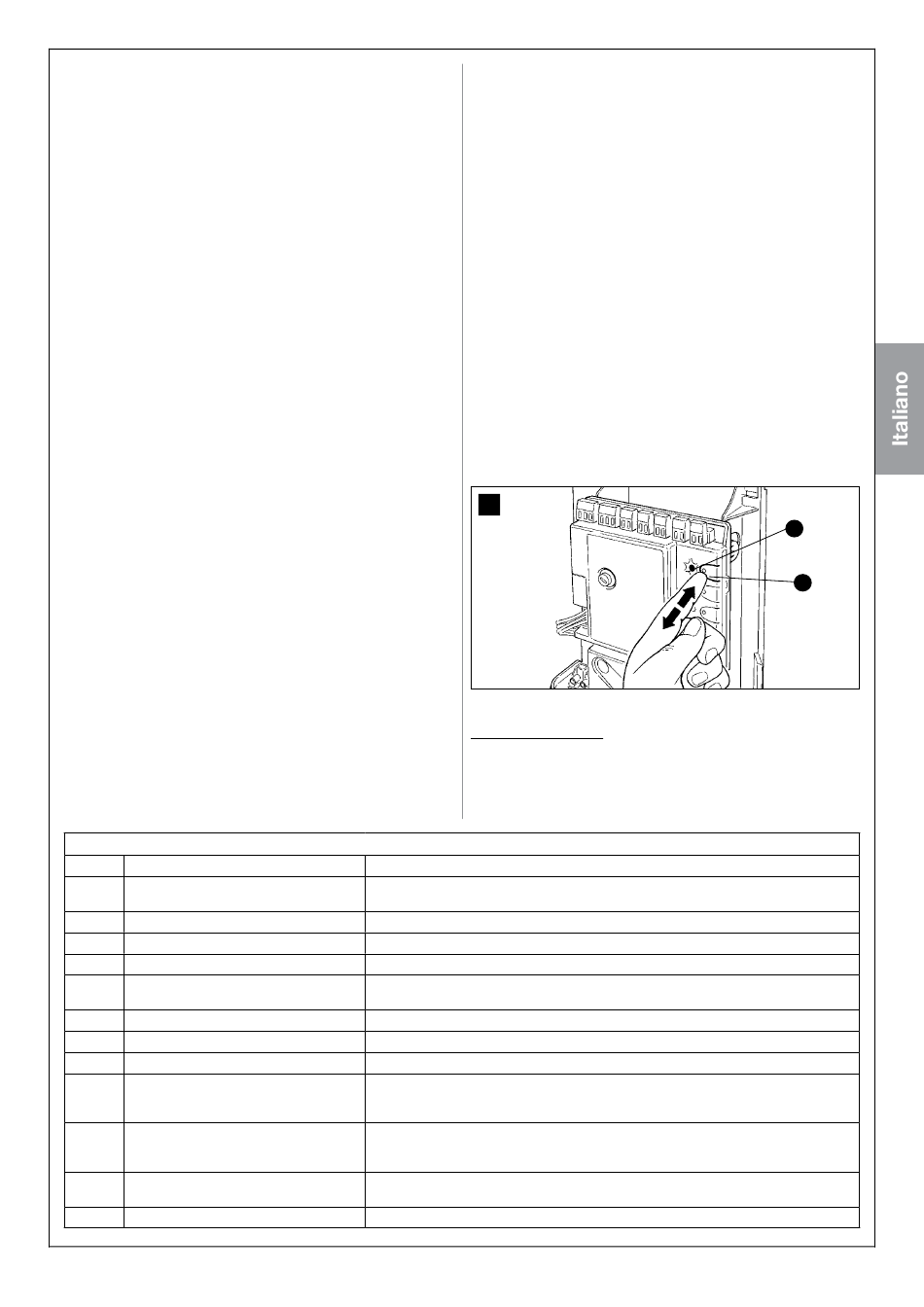

41
9.4.6 - Programmazione e cancellazione selettore digitale DS100
Memorizzazione modo 1 – con questa memorizzazione i comandi che si
possono inviare premendo i tasti A, B o C del selettore DS100 sono:
- tasto A - comando "Passo Passo (SbS)",
- tasto B - comando "Apertura Pedonale",
- tasto C - "Solo apre".
TABELLA 9
Comanda l'automazione come descritto nella tabella 4 (funzione Passo Passo)
Provoca l'apertura parziale di una o due ante come descritto nella tabella 3 (Apertura Pedo-
nale)
Provoca l'apertura delle ante (apre - stop - apre ecc)
Provoca la chiusura delle ante (chiude - stop - chiude ecc)
Ferma la manovra
In apertura il comando non provoca nessun effetto, in chiusura il comando provoca l'inver-
sione del movimento, cioè l'apertura delle ante
Comanda anche con automazione bloccata
Provoca l'apertura parziale dell'anta M2, pari a meta della corsa
Provoca l'apertura parziale delle due ante, pari a circa meta della corsa
Provoca una manovra di apertura e al termine di questa il blocco dell'automazione; la
centrale non accetta nessun altro comando ad eccezione di "Passo Passo alta priorità" e
"Sblocca" automazione
Provoca una manovra di chiusura e al termine di questa il blocco dell'automazione; la
centrale non accetta nessun altro comando ad eccezione di "Passo Passo alta priorità" e
"Sblocca" automazione
Provoca una fermata della manovra ed il blocco dell'automazione; la centrale non accetta
nessun altro comando ad eccezione di "Passo Passo alta priorità" e "Sblocca" automazione
Provoca lo sblocco dell'automazione ed il ripristino del normale funzionamento
A
B
Italiano – 25
