Led "SAFE" (fig. 8-E) Stato
Spento La fotocellula non è alimentata o è
guasta
3 lampeggi veloci e 1 Dispositivo non appreso dalla cen-
secondo di pausa trale
1 lampeggio molto lento L'RX riceve segnale ottimo
1 lampeggio lento L'RX riceve segnale buono
1 lampeggio veloce L'RX riceve segnale scarso
1 lampeggio velocissimo L'RX riceve segnale pessimo
Sempre acceso L'RX non riceve nessun segnale
9.6.2 - Segnalatore lampeggiante
Il segnalatore lampeggiante durante la manovra esegue un lampeggio
ogni secondo; quando accadono delle anomalie, vengono emessi dei
Lampeggi veloci Stato
1 lampeggio Errore sull'ECSbus
pausa di 1 secondo
1 lampeggio
2 lampeggi Intervento di una fotocellula
pausa di 1 secondo
2 lampeggi
3 lampeggi Intervento del limitatore della "forza
pausa di 1 secondo motore"
3 lampeggi
4 lampeggi Intervento dell'ingresso di STOP
pausa di 1 secondo
4 lampeggi
9.6.3 - Centrale
Sulla centrale ci sono una serie di LED ognuno dei quali può dare delle
segnalazioni particolari sia nel funzionamento normale che in caso di ano-
malia, vedere Tabella 13.
LED ECSbus [A] Stato
Spento Anomalia
Acceso Anomalia grave
Un lampeggio al secondo Tutto OK
2 lampeggi lunghi È avvenuta una variazione dello sta-
to degli ingressi
1 lampeggio ogni 5 secondi Automatismo in modalità "standby"
TABELLA 11
Azione
Verificare che sui morsetti della fotocellula sia presente una tensione di circa 8-12
Vdc; se la tensione è corretta è probabile che la fotocellula sia guasta
Ripetere la procedura di apprendimento sulla centrale.Verificare che tutte le cop-
pie di fotocellule su ECSbus abbiano indirizzi diversi (vedere Tabella 8)
Funzionamento normale
Funzionamento normale
Funzionamento normale ma è il caso di verificare l'allineamento TX-RX e la cor-
retta pulizia dei vetrini
È al limite del funzionamento normale, occorre verificare l'allineamento TX-RX e la
corretta pulizia dei vetrini
Verificare se c'è un ostacolo tra TX ed RX. Verificare che il Led sul TX esegua un
lampeggio lento.Verificare l'allineamento TX-RX
lampeggi con frequenza maggiore (mezzo secondo); i lampeggi si ripe-
tono due volte, separati da una pausa di un secondo, vedere Tabella 12.
TABELLA 12
Azione
All'inizio della manovra, la verifica dei dispositivi presenti non corrisponde a quel-
li appresi; verificare ed eventualmente provare a rifare l'apprendimento (9.3.3
"Apprendimento altri dispositivi").
È possibile che vi siano dispositivi guasti; verificare e sostituire.
All'inizio della manovra una o più fotocellule non danno il consenso; verificare se
ci sono ostacoli.
Durante il movimento, se effettivamente è presente l'ostacolo non è richiesta
alcuna azione
Durante il movimento il cancello ha incontrato una maggiore attrito; verificare la
causa
All'inizio della manovra o durante il movimento c'è stato un intervento dell'ingres-
so di STOP; verificare la causa
44
M

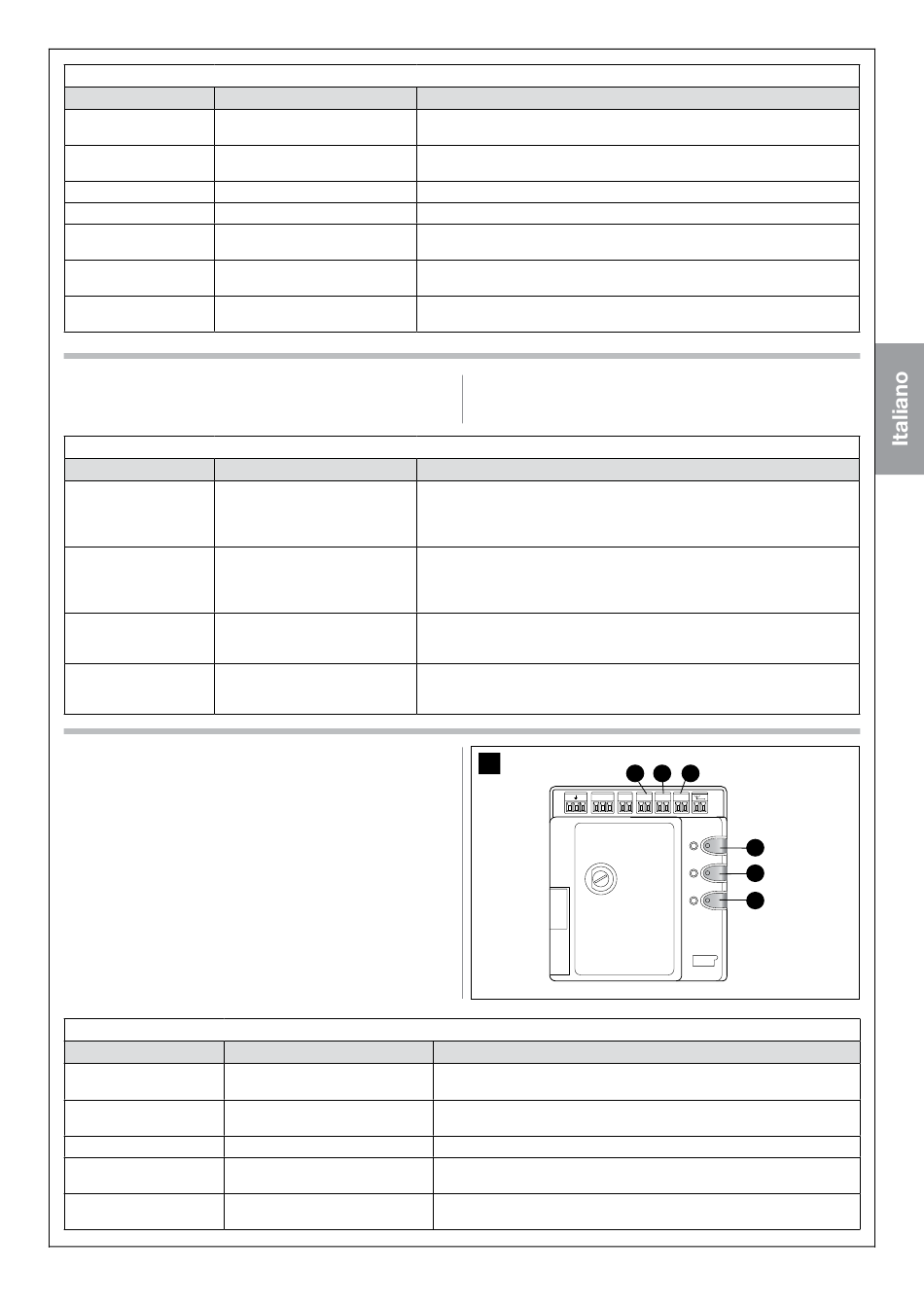

TABELLA 13 (fig. 44)
Azione
Verificare se c'è alimentazione; verificare che i fusibili non siano intervenuti; nel
caso, verificare la causa del guasto e poi sostituirli con altri dello stesso valore
C'è una anomalia grave; provare a spegnere per qualche secondo la centrale;
se lo stato permane c'è un guasto e occorre sostituire la scheda elettronica
Funzionamento normale della centrale
È normale quando avviene un cambiamento di uno degli in gres si: SbS,
STOP, intervento delle fotocellule o viene utilizzato il trasmettitore radio
Tutto OK; quando la centrale riceve un comando ripristina il normale funzio-
namento (con un breve ritardo)
A B C
M M M FLASH BUS STOP SbS
D
E
F
