COMPLETER L'INSTALLATION

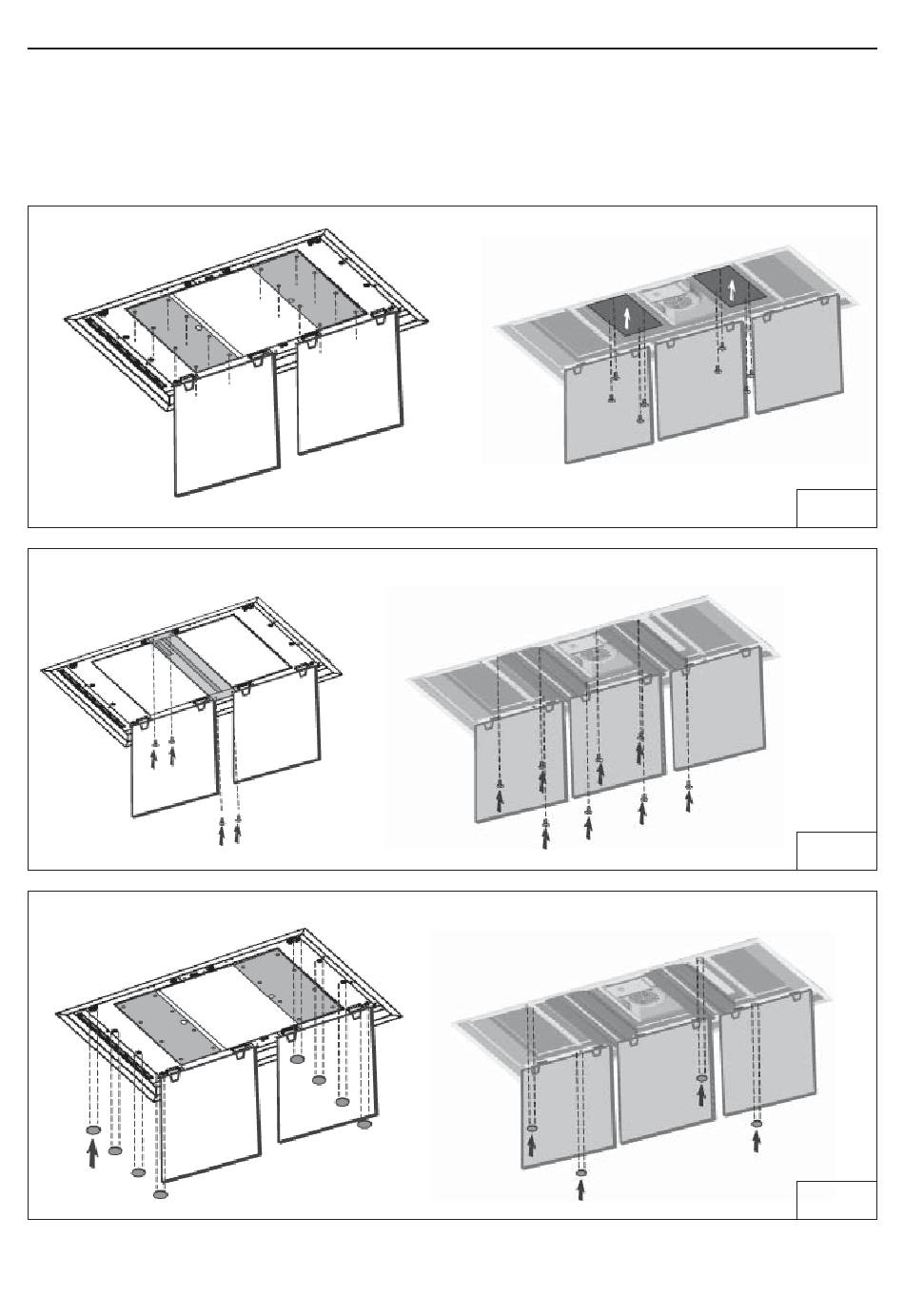

1. Remonter les (2) panneaux intérieurs avec vis 3,9x6 mm. Voir Fig. 35.
Modèle ALU-E43: utiliser 8+8 vis. Modèle ALU-E63: utiliser 4+4 vis.
2. Remonter le panneau centrale/s avec vis 3,9x6 mm. Voir Fig. 36.
3. Mettez les bouchons rondes. See Fig.37.
Modèle ALU-E43: mettez 8 bouchons. Modèle ALU-E63: mettez 4 bouchons.
Modèle ALU-E43
UTILISER (8+8) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
Modèle ALU-E43
Modèle ALU-E43
METTEZ (4+4) BOUCHONS
UTILISER (4+4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
UTILISER (4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
Modèle ALU-E63
Modèle ALU-E63
Modèle ALU-E63
METTEZ (2+2) BOUCHONS
- 62 -
FIG.35
UTILISER
(4+4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
FIG.36
FIG.37
