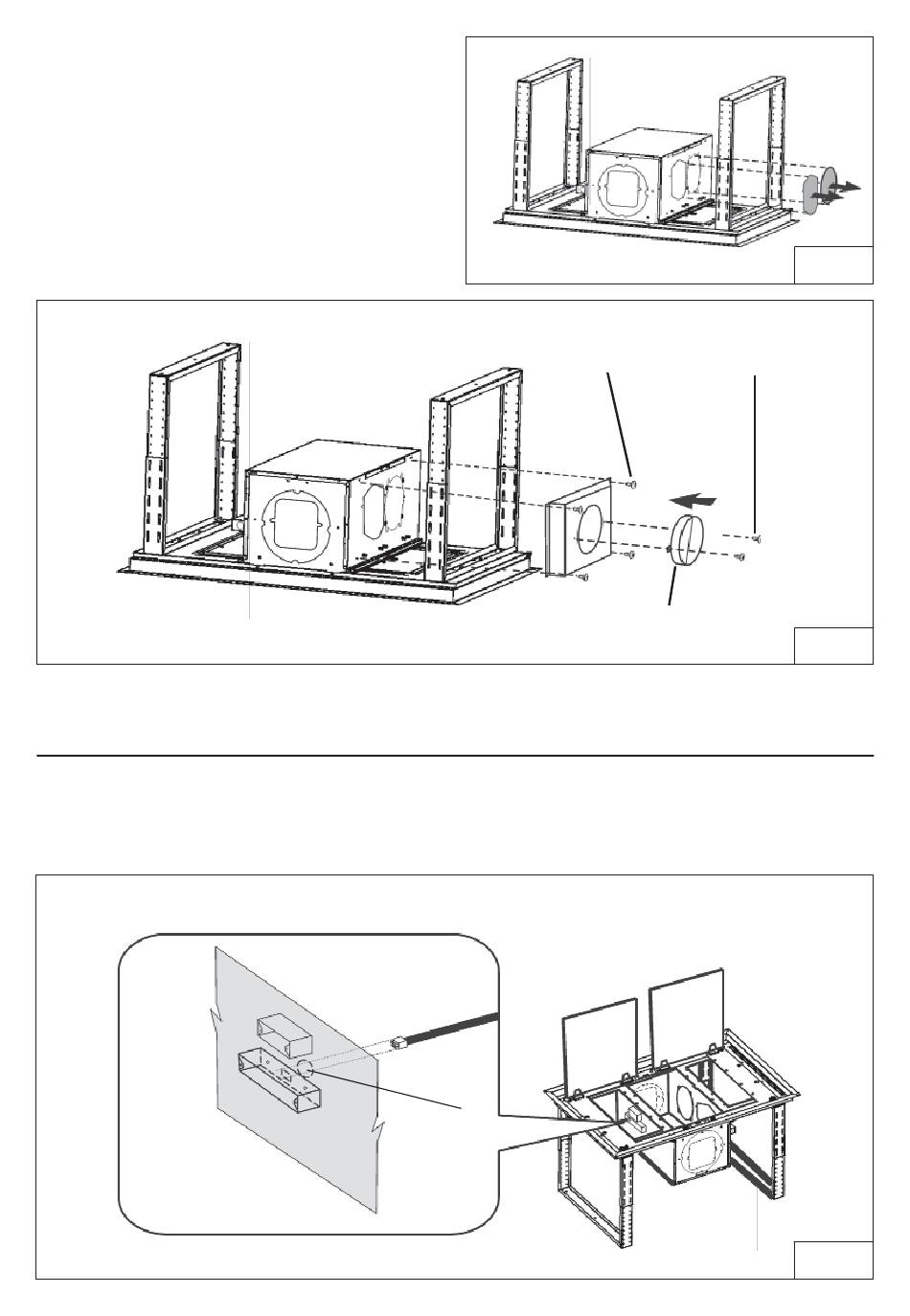

Si vous choisissez la sortie d'air "B"
(Fig.26):
1. Enlever les (2) parties pre-coupe
(Fig.29).
2.Fixez le raccord rounde de 10" (25cm) à la
plaque en utilisant (2) vis de montage 3,9x6
mm (Fig.30). Fixez l'ensemble raccord/
plaque à la hotte en utilisant (4) vis de
montage 3,9x6 mm (Fig.30).
CONNECTER LES FILS (VENTILATEUR EXTERNE OU "IN-
LINE")
1. Enlever la partie pre-coupe A. Voir Fig. 31.
2. Fixer le "conduit" à la boîte de connexion à l'aide d'un connecteur approprié pour ce
"conduit". Pour les liens, voir la section "Raccordement electrique (Ventilateur Externe ou
In-Line)".
(4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête plate)
RACCORD ROUND
DE 10" (25cm)
A
- 59 -
FIG.29
(2) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête plate)
FIG.30
FIG.31
