Zephyr ARC Serie Instructions D'installation Et D'utilisation page 55

Hotte avec 1 ventilateur intérieur
Si vous choisissez la sortie d'air "B"
(Fig.13):

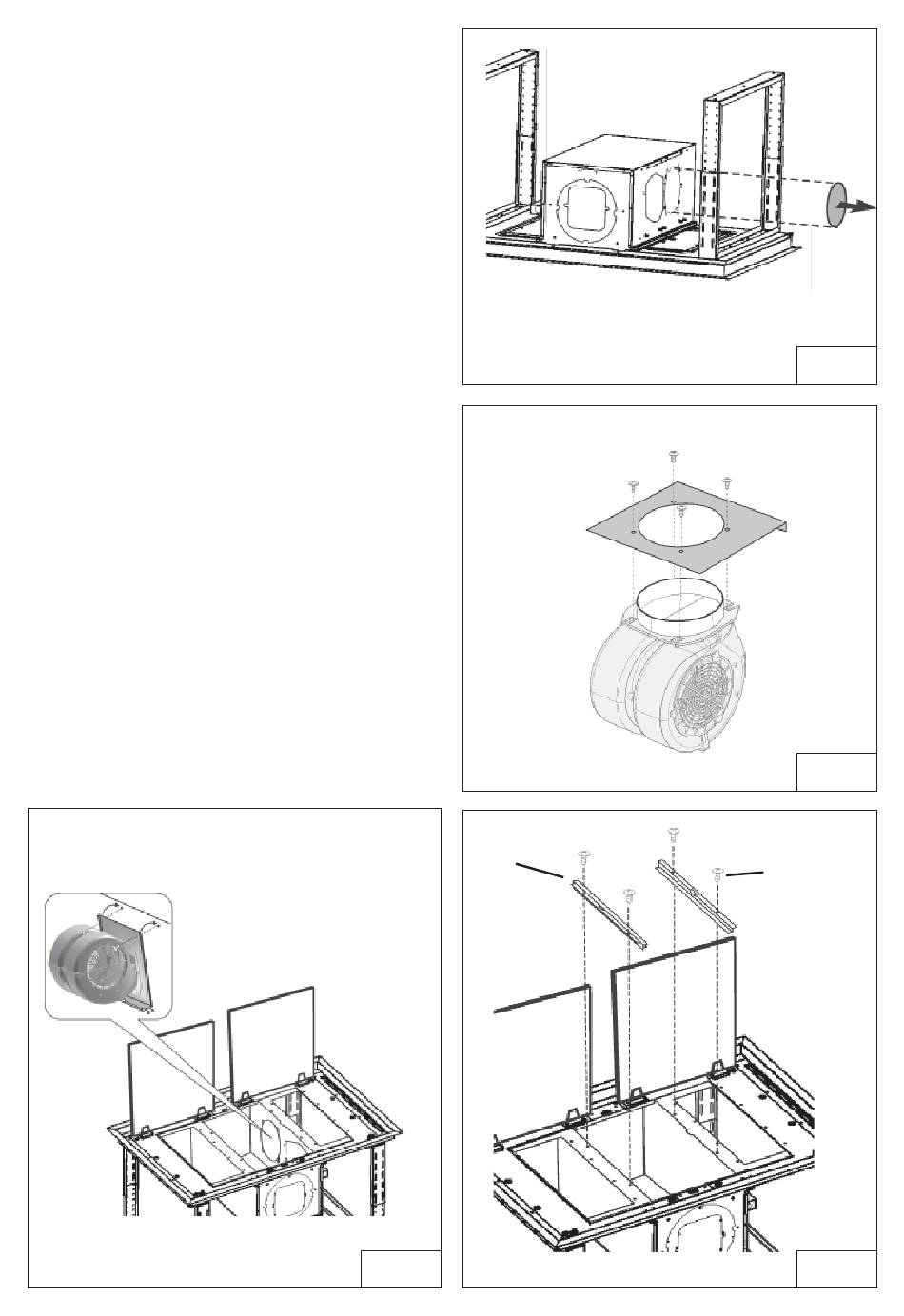

1. Enlever la partie pre-coupe (Fig.17).
2. Fixez le ventilateur intérieur à la plaque du
ventilateur, en utilisant (4) vis de montage
en dotation avec le moteur (Fig.18).
3.Fixez l'esemble ventilateur/plaque en
utilisant (2) vis de montage M4 x 15 mm
(Fig.19).
Installation ètrieres (SEULEMENT pour les
versions non canalisée):
Installez les (2) étrieres using (4) vis de mon-
tage 3,9 x 6 mm (Fig.20).
(2) VIS DE MONTAGE
M4 x 15 mm
(4) VIS DE MON-
TAGE
(en dotacion avec
le moteur)
étriere avec
doux
FIG.19
- 55 -
FIG.17
FIG.18
(4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête plate)
FIG.20
