RACCORDEMENT ELECTRIQUE (VENTILATEUR EXTERNE OU
"IN-LINE")
1. Tirer un câble à 4 fi ls avec la terre du ventilateur externe (ou ventilateur "In-Line") vers la boîte
du ventilateur extérieur de la hotte portant la mention "motor connection" (Fig.34).
2. Alimenter le knockout par un câble de 6" de diamètre et fi xer le câble au tableau électrique
par un raccord approprié.
3. Faire le branchement électrique à la hotte (boîte portant la mention 120 Vac input). Rac-
corder le blanc avec le blanc, le noir avec le noir et le vert à la terre (Fig.34).
4. Faire le branchement électrique (boîte du ventilateur extérieur portant la mention "motor
connection"). Raccorder le blanc avec le blanc, le noir avec le noir, le blu avec le blu, le
rouge avec le rouge et le vert à la terre.
5. Fixer le couvercle de la boîte de connexion et les vis. Assurez-vous que les fi ls se sont
pas coincés entre le couvercle et la boîte.
Branchement du ventilateur externe:
1. Effectuer les branchements électriques sur le ventilateur externe ou "In-Line" (Voir la
notice jointe).

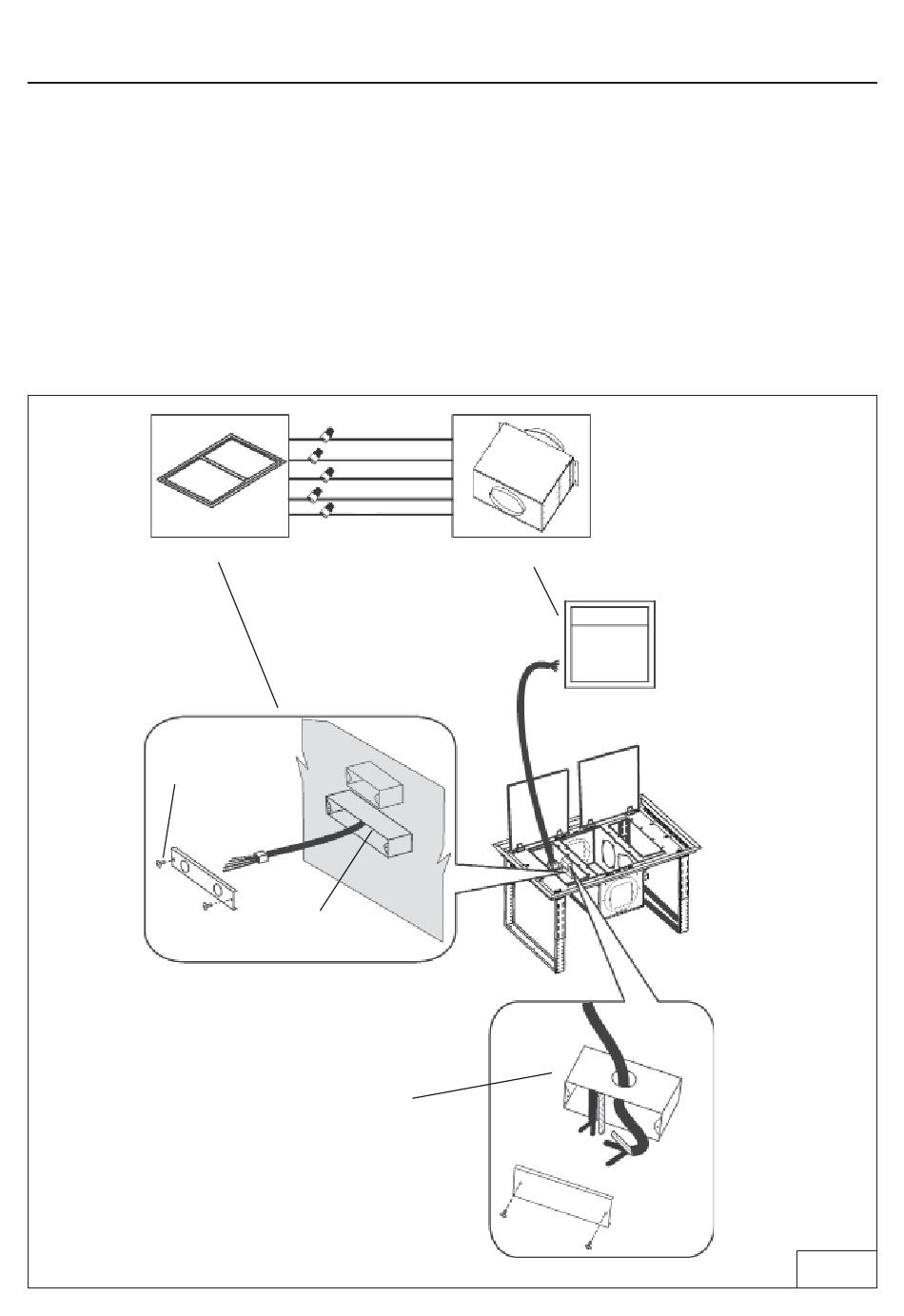

CÂBLAGE HOTTE
(2) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête plate)
BRANCHER:
LE BLANC AVEC LE BLANC,
LE NOIR AVEC LE NOIR,
LE BLU AVEC LE BLU
LE RED AVEC LE RED
LE VERT AVEC LA TERRE.
BLANC
(COMMUN)
NOIR(ELEVE)
BLU(MOYENNE)
ROUGE(FAIBLE)
VERT(TERRE)
BOÎTE DU VENTILATERU
EXTERIEUR
BOÎTE PORTANT
INSCRIPTION
"120 VAC INPUT"
BRANCHER:
LE BLANC AVEC LE BLANC,
LE NOIR AVEC LE NOIR,
LE VERT AVEC LA TERRE.
VENTILATEUR
EXTERNE
- 61 -
FIG.34
