INSTALLATION VENTILATEUR
EXTERNE OU "IN-LINE"
REMARQUE: Les instructions suivan-
tes permettent d'installer le ventilateur
externe ou in-line modèles
ou PBN-1000A.
l'installation du ventilateur se référer au
manuel inclus dans le ventilateur.
Fixer la boîte de connexion électrique portant
inscription "Motor Connection" au moyens
de (2) vis 3,9 x 6 mm et (2) rondelles (voir
section "Installation electrique supplementaire
ventilateur externe").

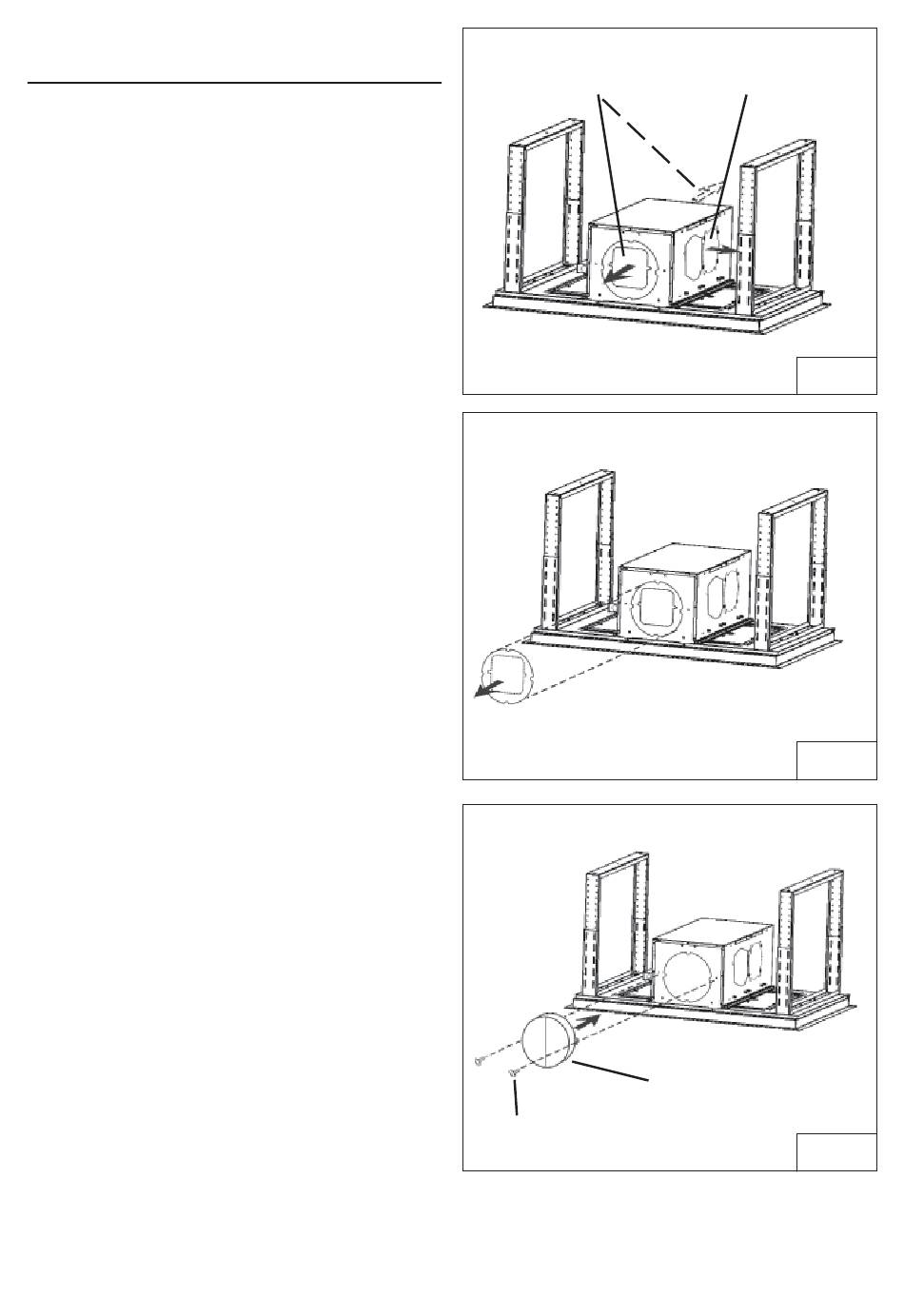

Si vous choisissez la sortie d'air "A"
(Fig.26):
1. Enlever la partie pre-coupe (Fig.27).
2. Fixez le raccord rounde de 10" (25cm) à la
hotte en utilisant (2) vis de montage 3,9 x 6
mm (Fig.28).
CBE-1000
Pour plus de détails sur
SORTIE D'AIR "A"
(2) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête plate)
- 58 -
SORTIE D'AIR "B"
FIG.26
FIG.27
RACCORD
ROUND DE 10"
(25cm)
FIG.28
