Ejemplo de instalación
3
4

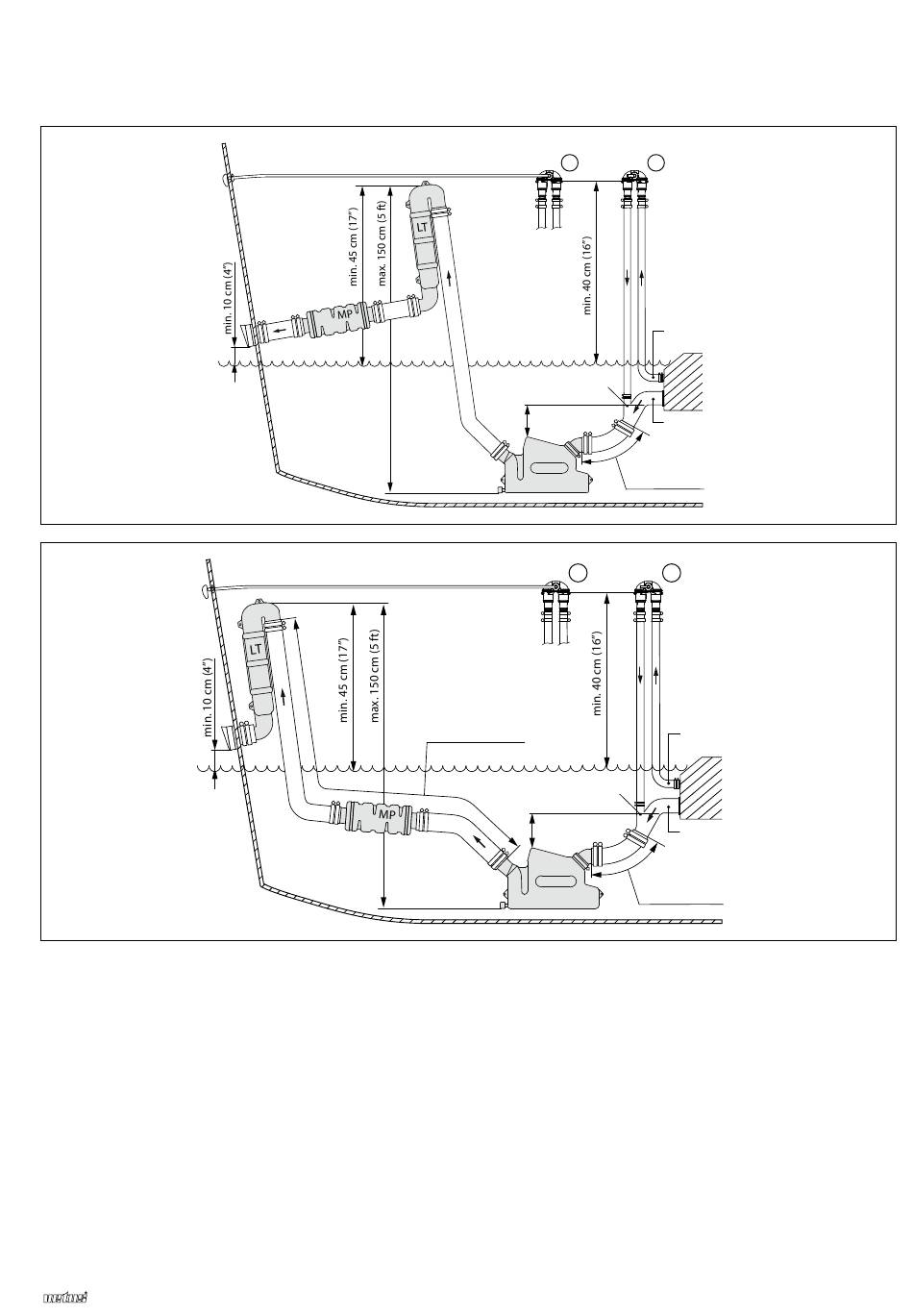

3 & 4:
Uitlaatsystemen met waterinjectiepunt 'C' onder of minder dan 15 cm boven de waterlijn
Exhaust systems with water-injection point 'C' below or less than 15 cm above the waterline
Auspuffsystemen mit Wasserein-spritzpunkt 'C' unter oder weniger als 15 cm über der Wasserlinie
Système d'echappement avec point d'injection d'eau 'C' au-dessous ou inférieur à 15 cm au-dessus de la ligne de flottaisson
Sistemas de escape con el punto de inyección de auga 'C' deboja o a menos de 15 cms por encima de la línea de flotación
Sistema di scappamento con punto di iniezione dell'acqua 'C' meno di 15-cm al di sopra della linea di galleggiamento
Sistema de escape com ponto de injeção de água 'C' abaixo ou inferior a 15 cm acima da linha d'água
Silencer DEMPMP
Esempio di installazione
max. 300 cm (10 ft)
Exemplos de instalação
1 2
"B"
"C"
min. 5 cm (2")
"A"
LP
min. 30 cm (12")
1 2
"B"
"C"
min. 5 cm (2")
"A"
LP
min. 30 cm (12")
