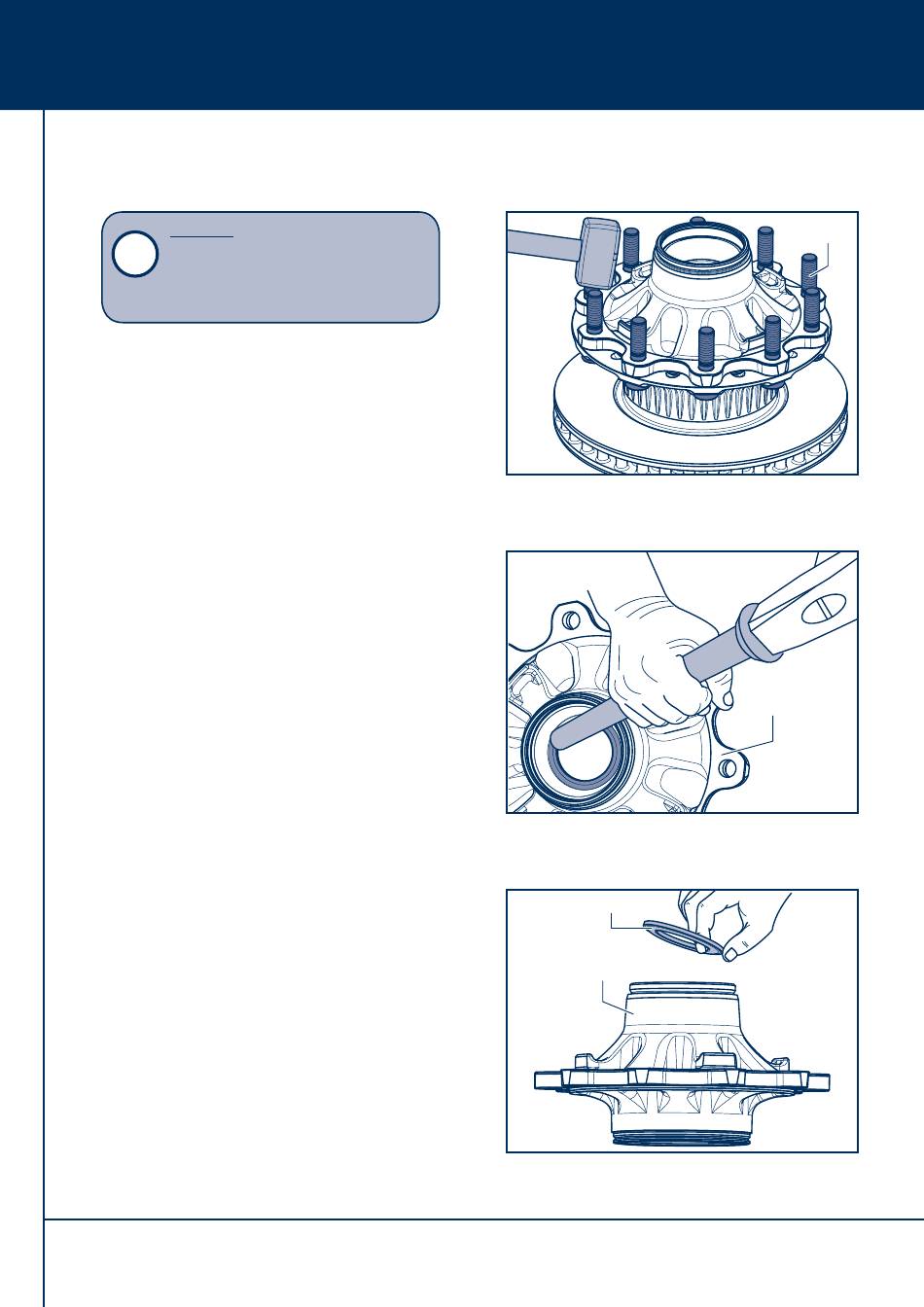

15 Nabeneinheit zerlegen und zusammenbauen
Hinweis:
i
Bei einem notwendigen Austausch
der Lagerschalen an der TSB 3709
mit ET 0 empfi ehlt sich die Demon-
tage der Bremsscheibe.
[9]
Radbolzen (472) aus der demontierten Naben-
Bremsscheibeneinheit heraustreiben (Gewinde
der Radbolzen nicht beschädigen).
[10] Lageraußenringe aus der Radnabe (435)
austreiben.
[11] Abdeckblech (431) aus der Radnabe entfernen.
[12] Stoßring (440) mit der Wölbung zur Nabe (435)
montieren.
15-13
Fig. 35
Fig. 36
440
435
Fig. 37
472
435
