14 Bremsscheibenwechsel

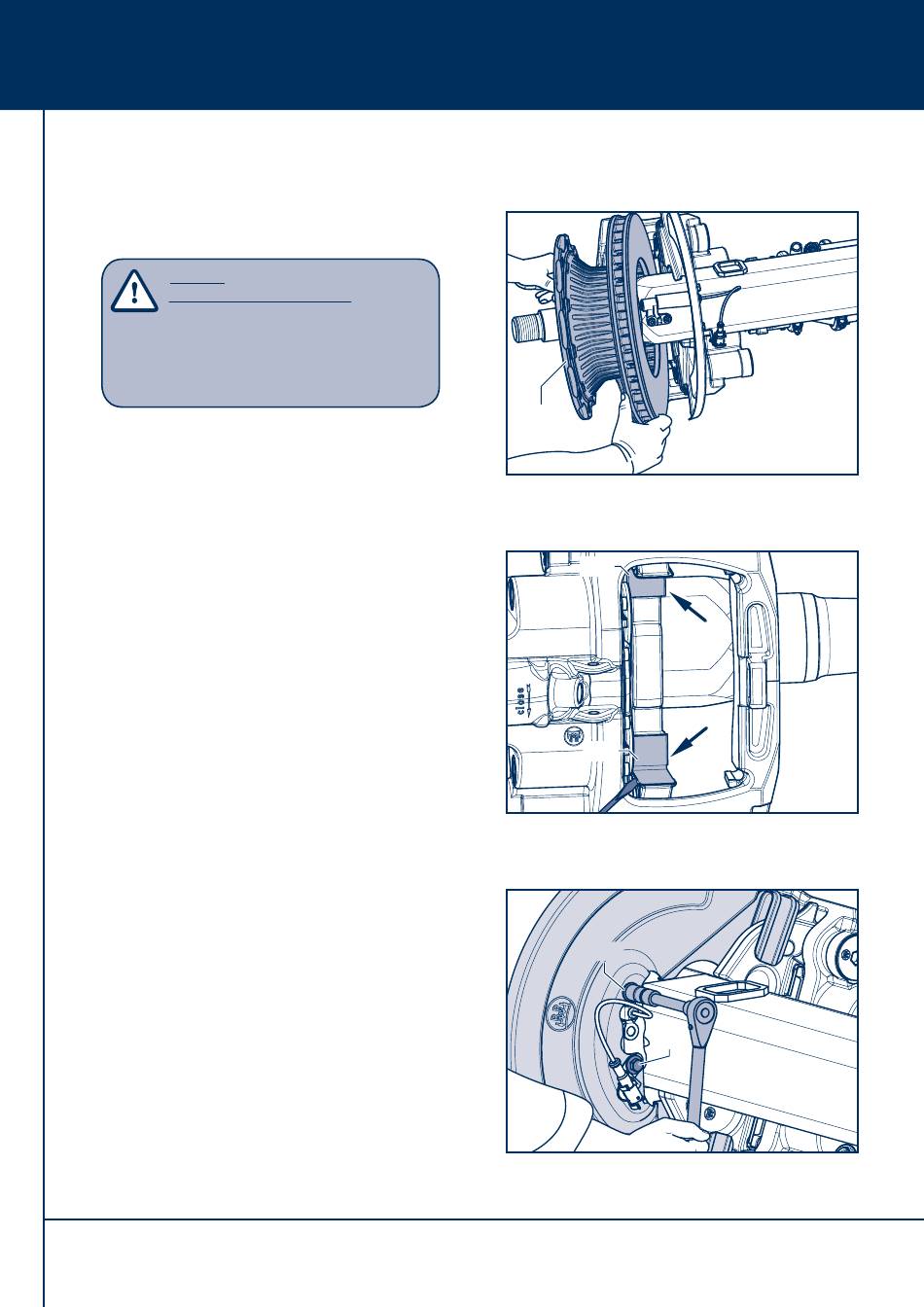

[17] Bremsscheibe (380) kippen und vom Achs-
körper bzw. aus der Bremse nehmen.
Gefahr!
VERLETZUNGSGEFAHR!
Die Bremsscheibe muss beim
Herunternehmen gegen Herunter-
fallen gesichert sein.
Nehmen Sie ein Hebezeug oder
eine zweite Person zur Hilfe.
[18] Bremsscheibe (380) austauschen.
[19] Nach dem Entfernen der Bremsscheibe (380) ist
die Bremse auf ihren Zustand zu prüfen, siehe
Kapitel 6, Seiten 6-8 bis 6-10.
[20] Wurden keine Mängel festgestellt, kann mit dem
Austausch der Bremsscheibe (380) fortgefahren
werden.
[21] Beide Verschleißbleche (389) vom Bremsträger
hebeln. Sitze der Verschleißbleche auf dem
Bremsträger reinigen.
[22] Sicherungsschrauben M 10 x 15 (510 / SW 13)
aus der angeschweißten Platte am Achskörper
schrauben.
14-14
380
Fig. 39
389
389
Fig. 40
510
510
Fig. 41
