Istruzioni di montaggio

L'installazione e la riparazioni
dell'impianto devono essere esegui-
te solo da personale qualificato. —
Prima di qualsiasi intervento, leggere e
seguire attentamente le istruzioni
d'installazione!

Volume di fornitura

– 1 Saphir comfort RC
– 1 telecomando con batterie
– 1 ricevitore IR
– 4 angolari di fissaggio con viti, 1 cinghia di tensionamento
– 2 scarichi della condensa
– 2 griglie di fondo
– 1 dima di montaggio
– 1 istruzioni per l'uso / istruzioni di montaggio
Scopo d´impiego
Il presente apparecchio è stato costruito per essere installato
in camper e caravan ed è stato concepito per l'impiego a sco-
po privato.

Prescrizioni

Alla revoca dei diritti di garanzia e all´esclusione da eventuali
risarcimenti per responsabilità civile concorrono soprattutto:
– l'esecuzione di modifiche all´apparecchio (accessori
compresi),
– l´utilizzo di accessori e parti di ricambio non originali Truma,
– l´inosservanza delle istruzioni per l´uso e di montaggio.

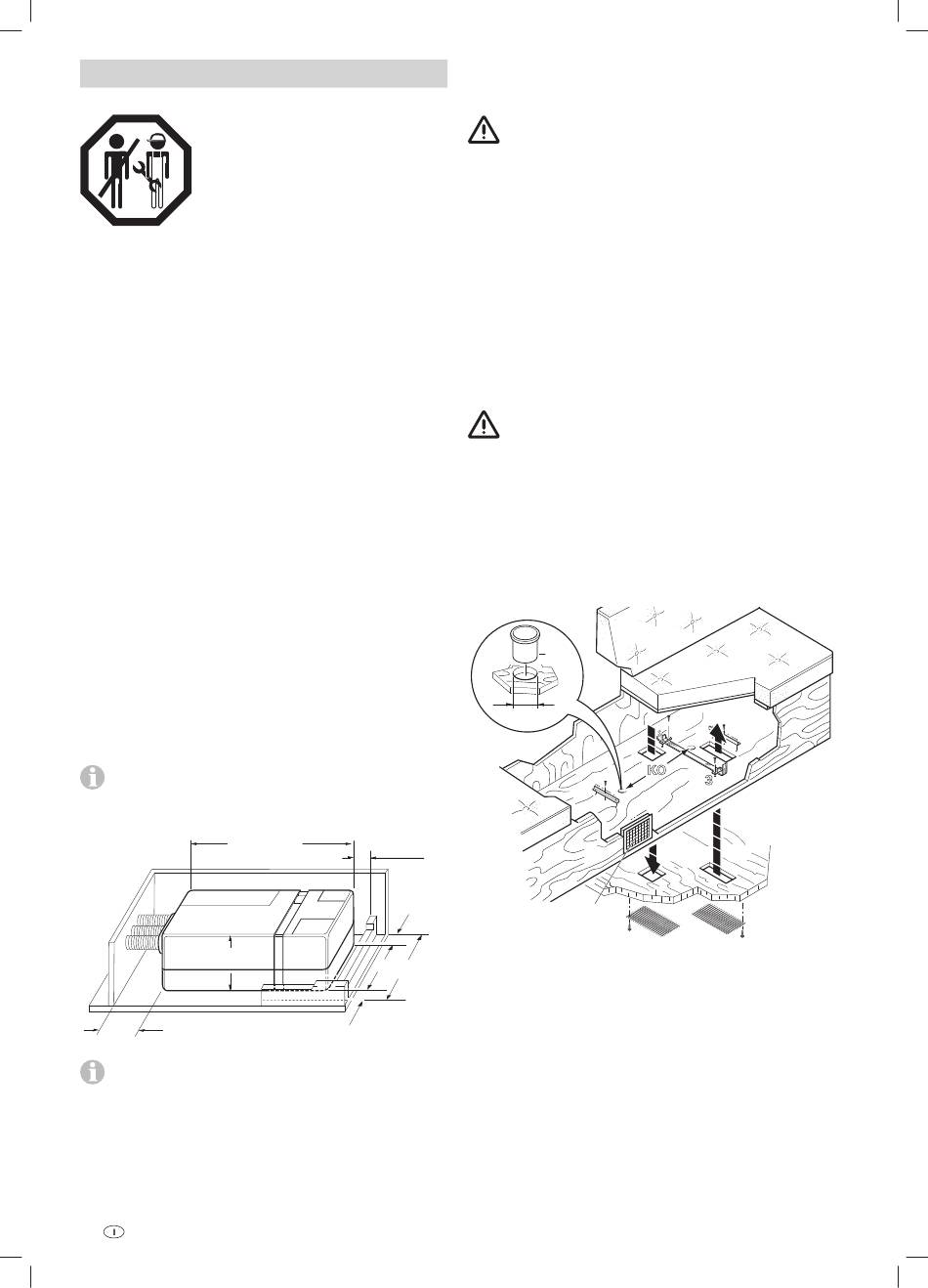

Scelta del posto

Installare l'impianto in modo tale da garantire un buon acces-
so per gli interventi del servizio di assistenza e la facilità delle
operazioni di smontaggio e di installazione.
In caso di installazione in spazi ristretti, scegliere la lun-
ghezza dei 2 cavi di collegamento (cavo di rete e cavo
del ricevitore IR) in modo tale sia possibile estrarre l'impianto
con il cavo collegato e aprire il coperchio.
628 mm
290 mm
200 mm
Per ottenere un raffreddamento uniforme del veicolo,
montare il condizionatore in una posizione centrale, ad
es. in un doppiofondo o simile, in modo da distribuire l'aria
fredda in modo uniforme.
Montare il condizionatore sul pianale, la cui superficie deve
essere piana e liscia. Se necessario, per esempio in presenza
di pianali scanalati, munire l'ingresso dell'aria (LE), l'uscita
dell'aria (LA) e i bocchettoni (11) di guarnizioni supplementari.
40
L'apparecchio aspira nuovamente l'aria ambiente da raffred-
dare dall'abitacolo del veicolo attraverso aperture di almeno
300 cm² di superficie complessiva.
assicurarsi, adottando misure opportune, che in caso di mon-
taggio in vani esterni (ad es. doppi fondi), l'aria da raffreddare
venga aspirata dal vano abitabile del veicolo. L'aspirazione
di aria esterna può compromettere gravemente la potenza
dell'impianto.
Se possibile, posizionare l'apparecchio in modo che il telaio
del veicolo si trovi tra l'ingresso dell'aria (LE) e l'uscita
dell'aria (LA).
Inserire la dima di montaggio nell'apposito vano previsto
per il montaggio e controllare gli spazi a disposizione per le
aperture sul pianale. Il condizionatore deve avere una distanza
minima di 20 mm di lato e di 30 mm sulla parte posteriore
rispetto alle pareti o a componenti del mobilio, per evitare la
trasmissione del suono durante il funzionamento. Sulla parte
anteriore, la distanza minima è pari a 200 mm, per consentire
la sostituzione del filtro antiparticolato / di raccolta impurità.
da parti del telaio retrostanti o simili! Tali aperture non devono
trovarsi in una posizione in cui possono essere raggiunte dagli
spruzzi delle ruote; eventualmente applicare un paraspruzzi.

Montaggio del condizionatore

Introdurre e fissare la dima di montaggio nel vano.
Segnare i fori di fissaggio per i due angolari di supporto
(2 – HW) e i due angolari di fissaggio laterali (3).
Ø 50 mm
30 mm
20 mm
Contrassegnare le aperture del pianale con «LE» per l'entrata
440 mm
dell'aria di alimentazione, «LA» per l'uscita dell'aria di alimen-
tazione e «KO» per lo scarico della condensa.
Togliere la dima e ritagliare le aperture sul pianale appena
20 mm
segnate.
Prima di praticare i fori, verificare sempre che non vi
siano cavi, tubi del gas, parti del telaio o simili sotto-
stanti o nascosti!
Quindi, sigillare le superfici lavorate delle aperture nel pianale
del veicolo con una protezione sottoscocca.
Fissare saldamente i 2 angolari di fissaggio laterali (3) con
2 viti ciascuno e i 2 angolari di supporto (2 – HW – il lato deve
essere rivolto verso l'esterno!) con 3 viti ciascuno.
Durante il funzionamento dell'impianto l'aria ricircola-
ta viene pulita e deumidificata. Pertanto è necessario
Le aperture presenti nel pianale del veicolo devono
essere accessibili e non devono, quindi, essere coperte
11
3
KO
2
LA
1
2
3
LE
5
