I
Le vasche MaxiJacuzzi® sono dispositivi di classe "I" e pertanto
devono essere permanentemente collegate, senza collegamen-
ti intermedi, all'impianto elettrico e all'impianto salvavita (impianto
di messa a terra).
L'impianto elettrico dell'edificio deve essere provvisto
di interruttore differenziale da 0,03 A e di un efficiente
circuito di protezione (messa a terra). Controllare il cor-
retto funzionamento dell'interruttore differenziale pre-
mendo il pulsante di prova (TEST); dovrebbe scattare.
Le parti contenenti componenti elettrici, ad eccezione dei
dispositivi di comando remoto, devono essere posizio-
nati o fissati in modo che non possano cadere dentro la
vasca. Componenti e apparecchiature sotto tensione
non devono essere accessibili a chi è immerso nella spa.
I
Per la connessione alla rete elettrica, è necessario installare un
interruttore magnetotermico secondo i valori indicati nel capito-
lo "Caratteristiche elettriche", da posizionarsi in una zona confor-
me alle istruzioni di sicurezza e non raggiungibile dagli utenti del-
la vasca MaxiJacuzzi®.
È obbligatorio attenersi a queste disposizioni. Qualsiasi altra proce-
dura è da considerarsi vietata.
I
L'installazione di dispositivi elettrici ed apparecchi (prese, in-
terruttori, ecc.) nelle vicinanze della vasca MaxiJacuzzi®deve es-
sere conforme alle disposizioni di legge e norme del Paese in cui
viene installata la vasca MaxiJacuzzi®.
I
I dispositivi di disconnessione devono essere previsti nella rete
di alimentazione in conformità alle regole d'installazione.
I
Per il collegamento equipotenziale così come richiesto dagli stan-
dard nazionali specifici, l'installatore deve utilizzare il morsetto for-
nito (standard EN 60335.2.60) nella centralina elettrica e con-
trassegnato dal simbolo
legamento equipotenziale per tutte le masse metalliche che cir-
condano la spa, ad esempio tubature di acqua e gas, piattaforme
in metallo, ecc.
1
3
13
2
4
7
8
. In particolare occorre stabilire un col-

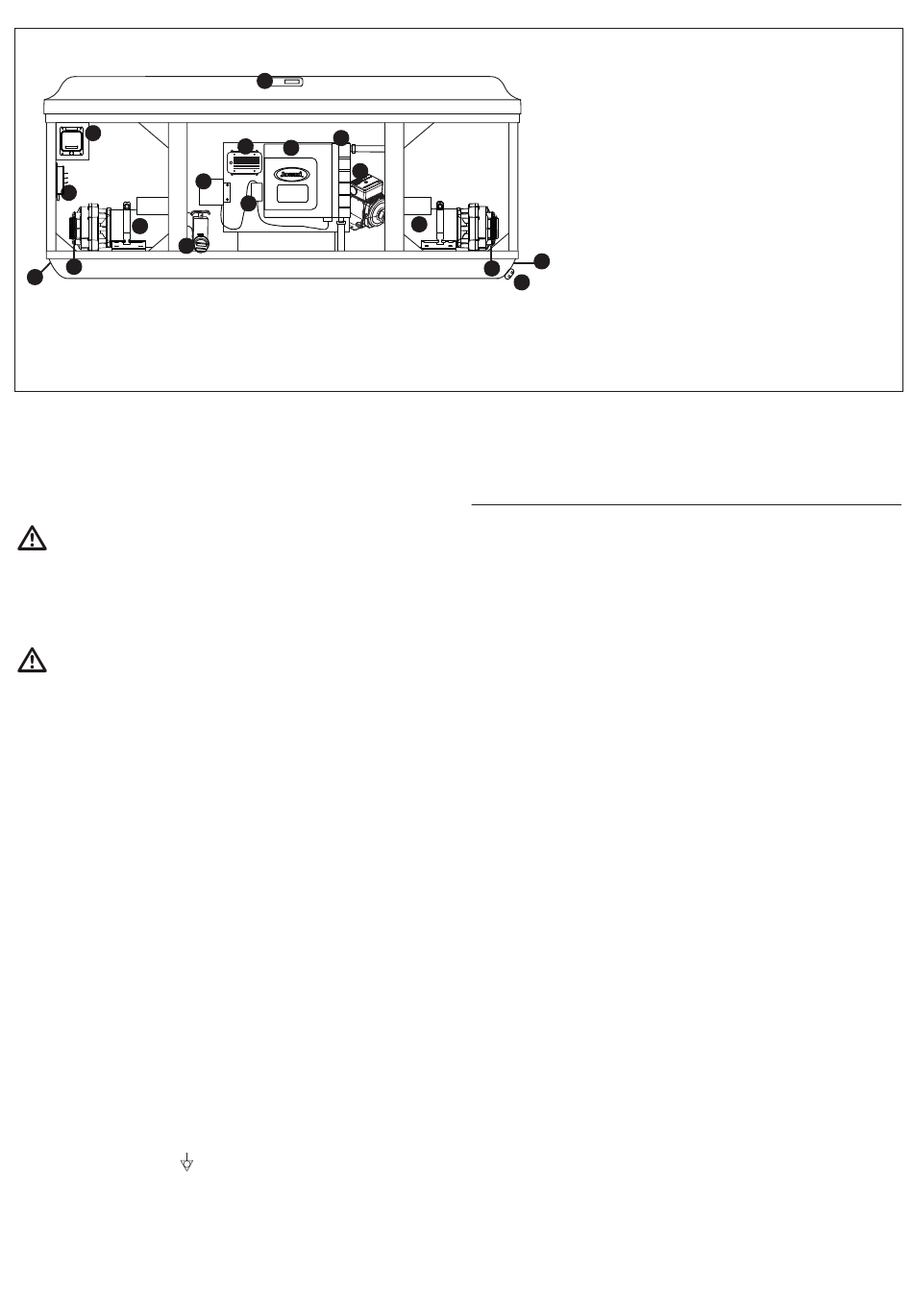

1 Pannello di controllo in vetro ProTouch™l
2 Cassetta elettronica ProTouch™
3 Riscaldatore
4 Filtro/Pompa di ricircolo
5 Pompe dei getti
6 Pompe dei getti
7 Sistema di purificazione dell'acqua CLEARRAY
8 Regolatore di corrente elettronico
5 9 QuickDrain™
10 Tappo(i) di scarico della pompa
11
11 Ingresso(i) di alimentazione
10
12
12 Valvola di scarico della spa
13 Stereo wireless BLUEWAVE 2.0
14 Prolink™ Modulo sistema di monitoraggio
15 Unità Luci LED DCU
Consultare la scheda informativa pre-installazione per le
istruzioni e l'alimentazione elettrica dei vari modelli.

Collegamenti elettrici

Per accedere alla morsettiera di alimentazione della spa, premere il
pulsante di sblocco che assicura il pannello di rivestimento al di
sotto del pannello di controllo.
Fare riferimento alla sezione "Scarico e riempimento" per le istru-
zioni sulla rimozione del(i) pannello(i) di rivestimento. Successiva-
mente, togliere le sei viti dello sportello sulla cassetta elettrica. Po-
sizionare il pannello in un luogo sicuro per evitare di danneggiarlo.
Selezionare l'ingresso di alimentazione che si desidera utiliz-
zare. Accertarsi di installare una canalina e un connettore per
uso elettrico da 3/4" attraverso l'ampia apertura presente nel-
la parte inferiore della cassetta elettrica, in modo da far pas-
sare il cavo attraverso la morsettiera.
Connettere i fili alla morsettiera. TUTTI I FILI DEVONO ESSERE
CONNESSI CORRETTAMENTE o l'apparecchiatura potrebbe
danneggiarsi!
5
(per il sistema CLEARRAY)
remoto Jacuzzi
