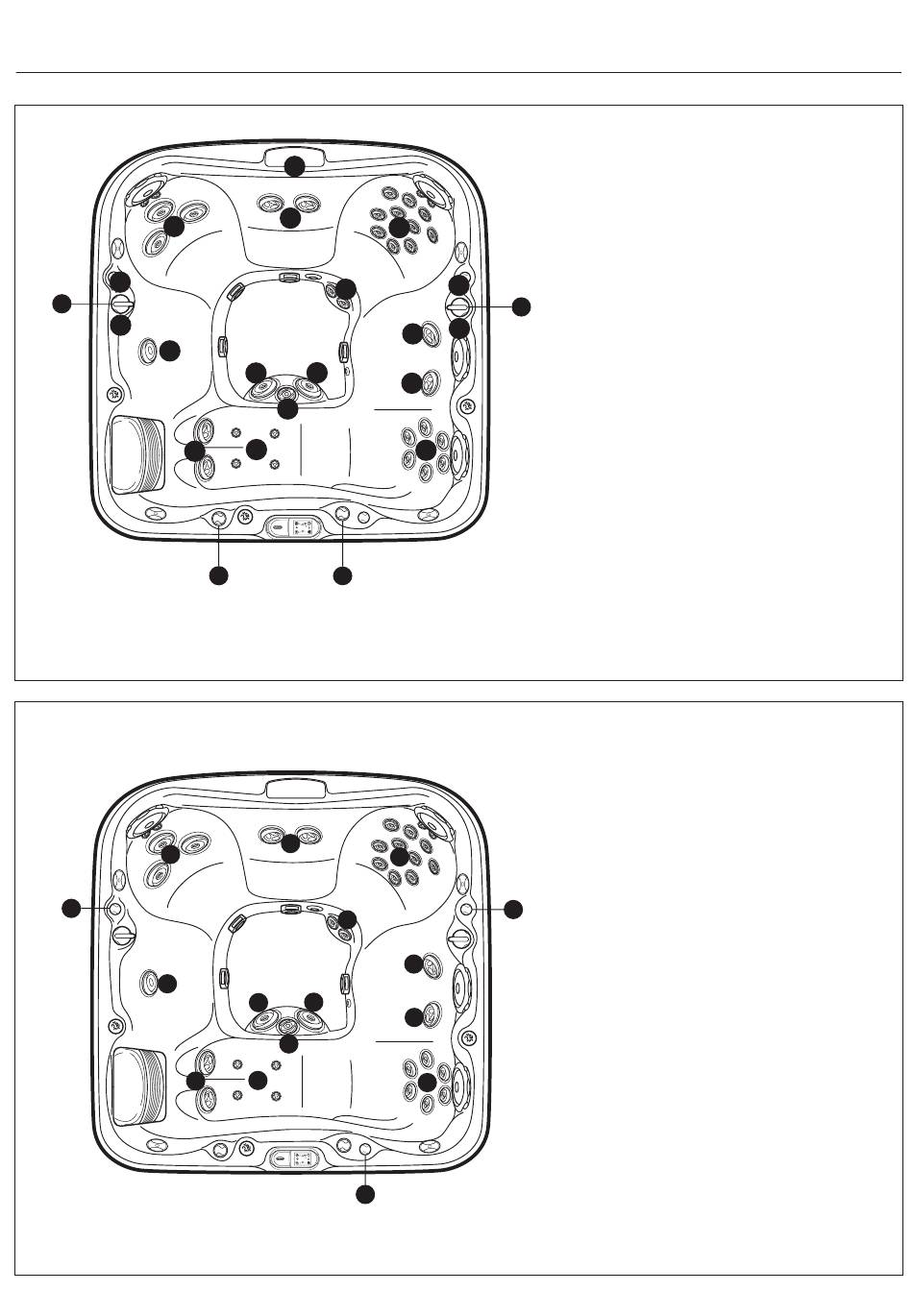

DIAGRAMME DES SÉLECTEURS MASSAGE/CASCADE
2a
a
2
b
2b
1b
Les caractéristiques du spa sont sujettes à changement sans communication préalable.
2
2
2
Les caractéristiques du spa sont sujettes à changement sans communication préalable.
3
2b
1a
5 5
4
1b
6:45p
100
ON
3 4
2
3
2 2
4
1 1
6:45p
100
ON
1
1a
a
1
b
2b
2b
1b
3
3
2
2
1
73
J-465
Sélecteurs de massage (1)
• Le sélecteur de massage 1 détourne la sortie de
la pompe Nº 1 entre les groupes de jets 1a-1b.
• Le sélecteur de massage 2 détourne la sortie de
la pompe Nº 2 entre les groupes de jets 2a-2b.
Sélecteur de cascade (3)
• Le sélecteur de cascade (3) commande la sor-
tie de la pompe de circulation vers la cascade.
Sélecteur de commande du jet illuminé IX (4)
• Valve (4) commande la sortie de jet IX lor-
sque la pompe à jets Nº 1 est en marche.
Jets sans sélecteur de massage (5)
• Les jets (5) sont toujours activés lorsque la
pompe à jets Nº 2 est en marche..
J-465
Fonctionnement des commandes d'air
• Tournez les commandes d'air 1 à 3 pour
ajouter de l'air aux groupes de jets désignés.
• Le jet central IX (4) au fond du spa comporte
toujours de l'air lorsque la pompe à jets est en
marche. Ce jet ne comprend pas de comman-
de d'air.
