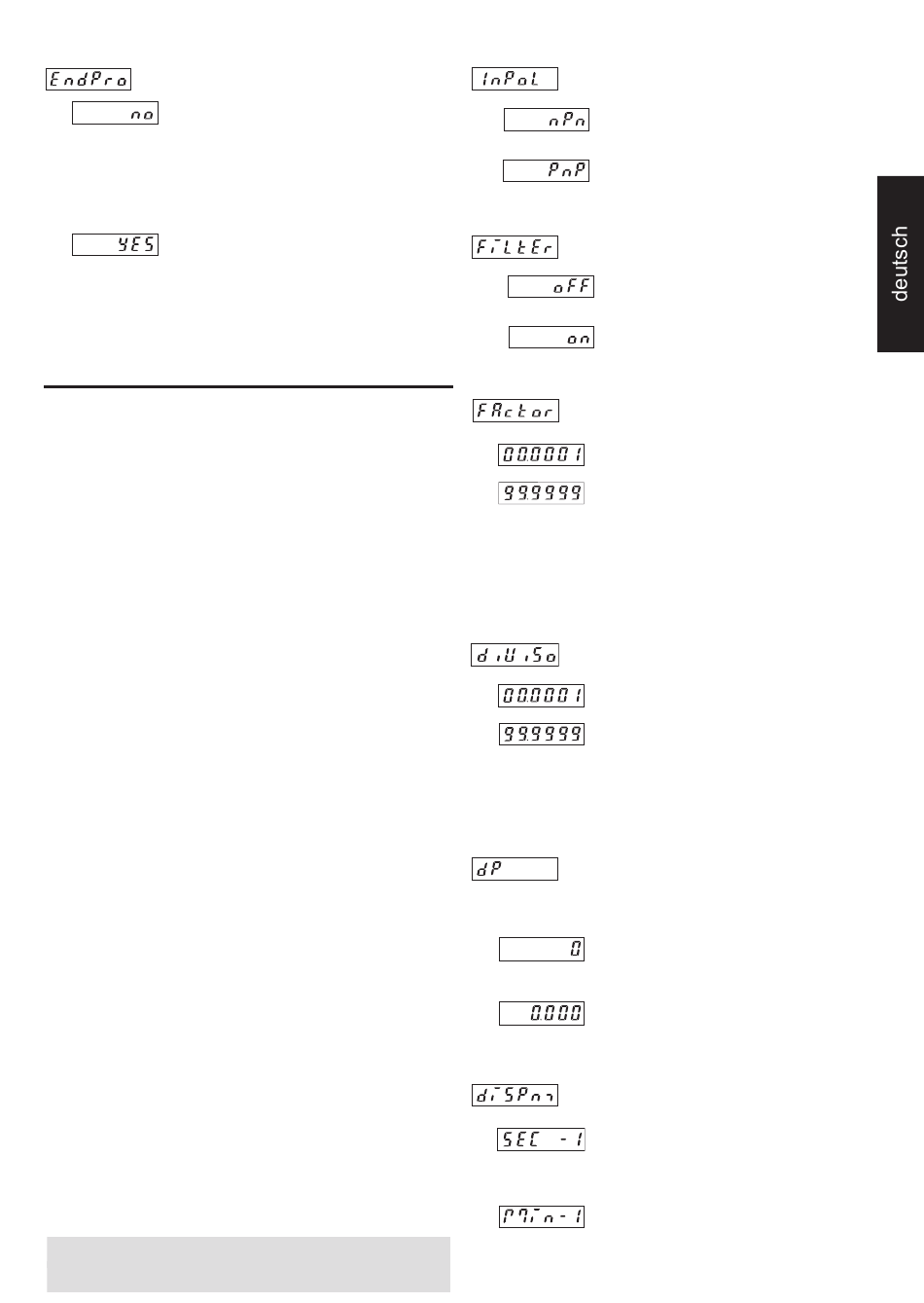

4.9 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher ein-
gestellte Werte können über-
prüft und geändert werden.
Programmierroutine wird been-
det und alle ein ge stell ten Werte
werden als neue Parameter
über nom men.
Das Gerät ist an schlie ßend be-
triebsbereit.
Tacho/Frequenzzähler CODIX 542
(CODIX 544: Betriebsart Frequenzzähler)

1. Beschreibung

• 6-stelliger Frequenzzähler
• rote LED-Anzeige, 14 mm hoch
• Anzeigebereich von 0 bis 999 999
• Vor nul len un ter drüc kung.
• Programmierung über zwei frontseitige Tasten
• Bedienerführung auf dem Display während der
Programmierung
• Umrechnung und Anzeige des Wertes in 1/s
oder 1/min
• bei AC-Versorgung: Sensorspannungs-
versorgung 24 V DC ±15 %/100 mA
• optionaler Optokopplerausgang
2. Eingänge
INP A
Dynamischer Zähleingang.
3. Optokopplerausgang
Dieser wird bei f = 0 aktiv. Er kann somit z.B.
eine Still stands an zei ge aktivieren.
4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter
des Gerätes aufgeführt, die in der unten ange-
gebenen Reihenfolge eingestellt werden kön-
nen. Nach einem Durchlauf der Routine ist
somit das Gerät vollständig programmiert.
Die zuerst angegebenen Werte entsprechen
der Werkseinstellung
4.2 Zuschaltung des 30 Hz Filters
4.3 Multitplikationsfaktor
4.4 Divisionsfaktor
4.5 Dezimalpunkteinstellung
(optional)
4.6 Displaymode
4.1 Polarität der Eingänge
npn: nach 0 V schal tend
pnp: nach +U
30 Hz-Filter aus (f
30 Hz-Filter ein
Faktor von 00.0001 bis 99.9999
einstellbar. De zi mal punkt fest
auf 4 Nachkommastellen ein ge -
stellt.
Eine Einstellung von „0" wird
nicht akzeptiert !
Faktor von 00.0001 bis 99.9999
einstellbar. De zi mal punkt fest
auf 4 Nachkommastellen ein ge -
stellt. Eine Einstellung von „0"
wird nicht akzeptiert!
Der Dezimalpunkt legt die Auf-
lösung fest
0
0.0
0.00
0.000
Umrechnung und Anzeige des
Wertes in 1/s
Umrechnung und Anzeige des
Wertes in 1/min
schaltend
B
)
max
keine De zi mal stel le
eine De zi mal stel le
zwei De zi mal stel len
drei De zi mal stel len
