MONTAGGIO E INSTALLAZIONE CARRELLO

• Seguire le istruzioni di montaggio fornite con
il carrello per installare la saldatrici o il gene-
ratore con traino separato e l'unità di raffred-
damento .

COLLEGAMENTO PROLUNGA

• Collegare gli spinotti della prolunga alle pre-
se positive -
J
trainafilo.
• Collegare i connettori militari della prolunga
alle prese -
I
trainafilo.
• Collegare il tubo di entrata dell'acqua della
prolunga alle connessioni blu -
del gruppo di raffreddamento e del trainafilo.
• Collegare il tubo di ritorno dell'acqua della
prolunga alle connessioni rosse -
del gruppo di raffreddamento e del trainafilo.

COLLEGAMENTO UNITA' DI

RAFFREDDAMENTO

Importante: leggere anche le istruzioni for-
nite con l'unità di raffreddamento prima di
collegarla alla saldatrice.
• Collegare il cavo di alimentazione e il cavo
del pressostato al connettore presenti sul re-
• Caricare il filo, collegare la bombola del gas
e sostituire la guaina se necessario seguendo
le indicazioni in questo paragrafo.
• Controllare la tensione di linea e collegare la
spina.
• Accendere la saldatrice. Il display visualizza la
schermata dell'ultimo processo di saldatura.
COLLEGAMENTO CAVO DI MASSA E CAVO
TORCIA
Assicuratevi che la macchina sia scolle-
gata dalla presa.

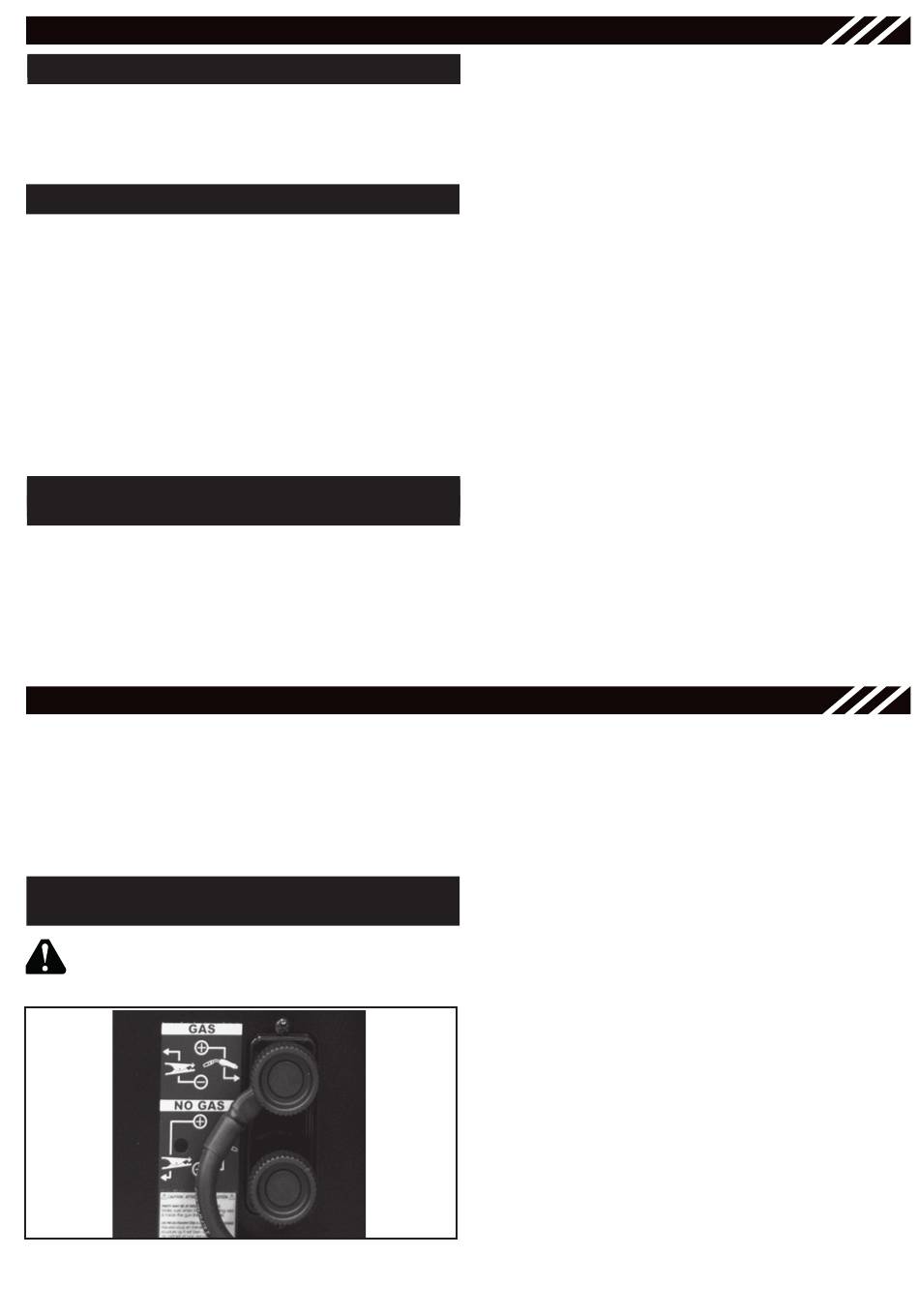

Figura 1 - Cambio tensione

ASSEMBLAGGIO

- sul retro del generatore e del
- sul retro del generatore e del
O
O

PREPARAZIONE PER LA SALDATURA

tro della saldatrice all'interno dello scompar-
to dedicato -
Importante: il gruppo di raffreddamento
si attiva dal Menù "Basic Setup". Fare ri-
ferimento al paragrafo "Impostazione DI
Base".
- sul retro
- sul retro
SALDATURA SENZA GAS
• Collegare il cavo di massa alla presa positiva
– B – del generatore.
• Collegare il cavo di collegamento della tor-
cia alla presa negativa sulla basetta cambio
tensione collocata nel pannello orizzontale
interno.
SALDATURA CON GAS
• Collegare il cavo di massa alla presa negati-
va – E – del generatore.
• Collegare il cavo di collegamento della tor-
cia alla presa positiva sulla basetta cambio
tensione collocata nel pannello orizzontale
interno.
• Collegare la torcia MIG all'attacco centraliz-
zato – A – nel frontale della saldatrice, facen-
do attenzione a non rovinare i contatti, quindi
avvitate la ghiera di bloccaggio della torcia.
IT-5
-.
