MONTAGE ET INSTALLATION DU CHARIOT

• Suivre les instructions de montage fournies
avec le chariot pour installer le générateur
compact ou le générateur avec dévidoir
séparé et l'unité de refroidissement.
RACCORDER LE FAISCEAU DE CÂBLES
• Raccorder les prises du faisceau de câbles aux
bornes positives -
et du dévidoir.
• Raccorder les connecteurs du faisceau de câ-
bles aux bornes -
et du dévidoir.
• Raccorder le tuyau d'entrée de l'eau du fai-
sceau aux raccords bleus -
l'unité de refroidissement et du dévidoir.
• Raccorder le tuyau de sortie de l'eau du fai-
sceau aux raccords rouges -
l'unité de refroidissement et du dévidoir.
RACCORDER L'UNITÉ DE
REFROIDISSEMENT
Important: consulter également les instruc-
tions fournies avec l'unité de refroidisse-
ment avant de la connecter au générateur.
• Retirer la plaque métallique à l'arrière de la
machine - -.
R
• Charger le fil, connecter la bouteille de gaz
et remplacer la gaine si nécessaire comme
décrit dans le présent paragraphe.
• Vérifier la tension de la ligne et brancher la
fiche.
• Mettre en marche le générateur. L'affichage
indique du dernier processus de soudage.
RACCORDEMENT DU CÂBLE DE MASSE ET
DU CÂBLE DE LA TORCHE
S'assurer que la machine est débran-
chée.

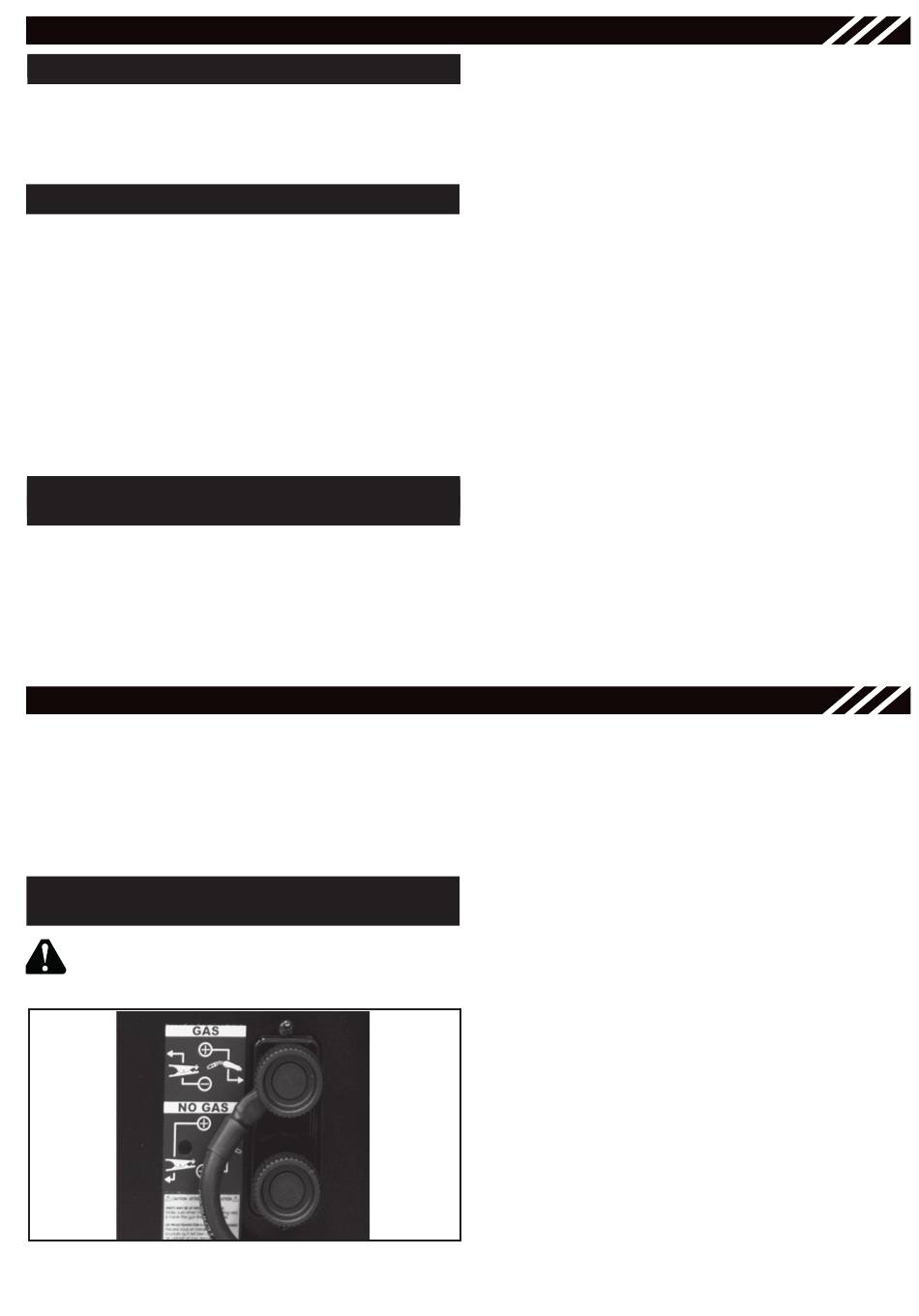

Figure 1 - Changement de tension

MONTAGE

- à l'arrière du générateur
J
- à l'arrière du générateur
I
- à l'arrière de
O
- à l'arrière de
O

PREPARATION POUR LE SOUDAGE

• Connecter le câble d'alimentation et le câble
du pressostat de l'unité de refroidissement
par eau au générateur via les connecteurs
rapides.
• Fixer la plaque métallique avec les câbles
d'alimentation et de pressostat sur le panne-
au arrière.
Important: L'unité de refroidissement est
activée à partir du menu « Basic Setup ». Se
reporter à la section «Configuration de
base».
SOUDAGE SANS GAZ
• Connecter le câble de la pince de masse à la
prise positive – B – du générateur.
• Connecter le câble du raccord torche dans le
terminal négatif du bornier de changement
de tension placé à l'intérieur du logement du
fil.
SOUDAGE AVEC GAZ
• Connecter le câble de la pince de masse à la
prise négative – E – du générateur.
• Connecter le câble du raccord torche dans le
terminal positif du bornier de changement de
tension placé à l'intérieur du logement du fil.
• Brancher le bloc en laiton de la cosse de la
torche sur la prise Euro – A – du panneau
frontal de la machine en veillant à ne pas en-
dommager les contacts, ensuite visser la ba-
gue de blocage de la torche.
