Défauts de fonctionnement, MID 128
96
Plus d'informations sur : www.dbmoteurs.fr

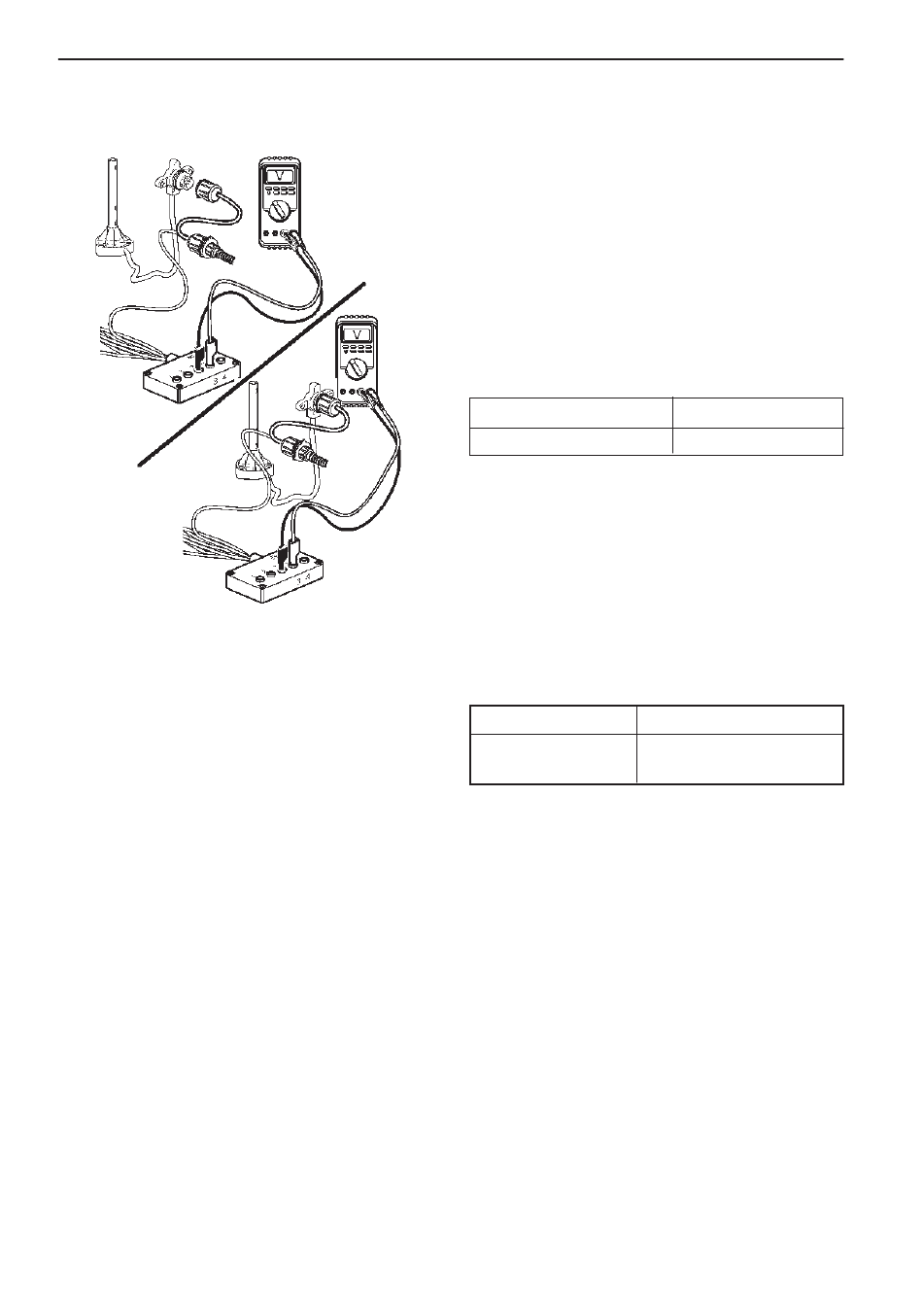

Câble de signal
1
N.B. Couper le contact.
2
Débrancher le connecteur du capteur
3
Raccorder le câble adaptateur 9998534 ou 885675 au
connecteur du faisceau de câbles relié à l'unité de com-
mande du moteur.
4
À l'aide du multimètre 9812519, effectuer la mesure de la
tension.
Points de mesure
3 – 4
5
Couper le contact.
6
Raccorder le câble adaptateur 9998534 ou 885675 entre
le capteur et l'unité de commande du moteur.
7
Mettre le contact.
Points de mesure
3 – 4
Groupe 30 : Circuit électrique
Valeur nominale
U ≈ 5 V
Valeur nominale
U ≈ 0,5-4,5 V (en fonction
de la température)
