Einstellmöglichkeiten durch Schalter
)
Hinweis!
Einstellungen über GDC, Bedienmodul oder Konfigurations−Software
Die Einstellungen von Geräteadresse und Übertragungsrate können mit Hilfe
von GDC, dem Bedienmodul oder Konfigurations−Software vorgenommen
werden.
Dazu müssen die DIP−Schalter S7 und S8 die Stellung ON einnehmen.
Einstellungen über frontseitigen Schalter
Die Lenze−Einstellung aller Schalter ist OFF.
Die über DIP−Schalter eingestellte Geräteadresse und Übertragungsrate wird
erst nach erneutem Netzeinschalten aktiv.
Der Schalter S9 ist unwirksam.
Über die frontseitigen DIP−Schalter des Funktionsmoduls lassen sich die folgenden Einstel-
lungen komfortabel durchführen:
ƒ Software−Kompatibilität Funktionsmodul E82ZAFVC / E82ZAFD mit S10
ƒ Geräteadresse mit S1 − S6
ƒ Übertragungsrate mit S7 / S8
ON
1 2 3 4

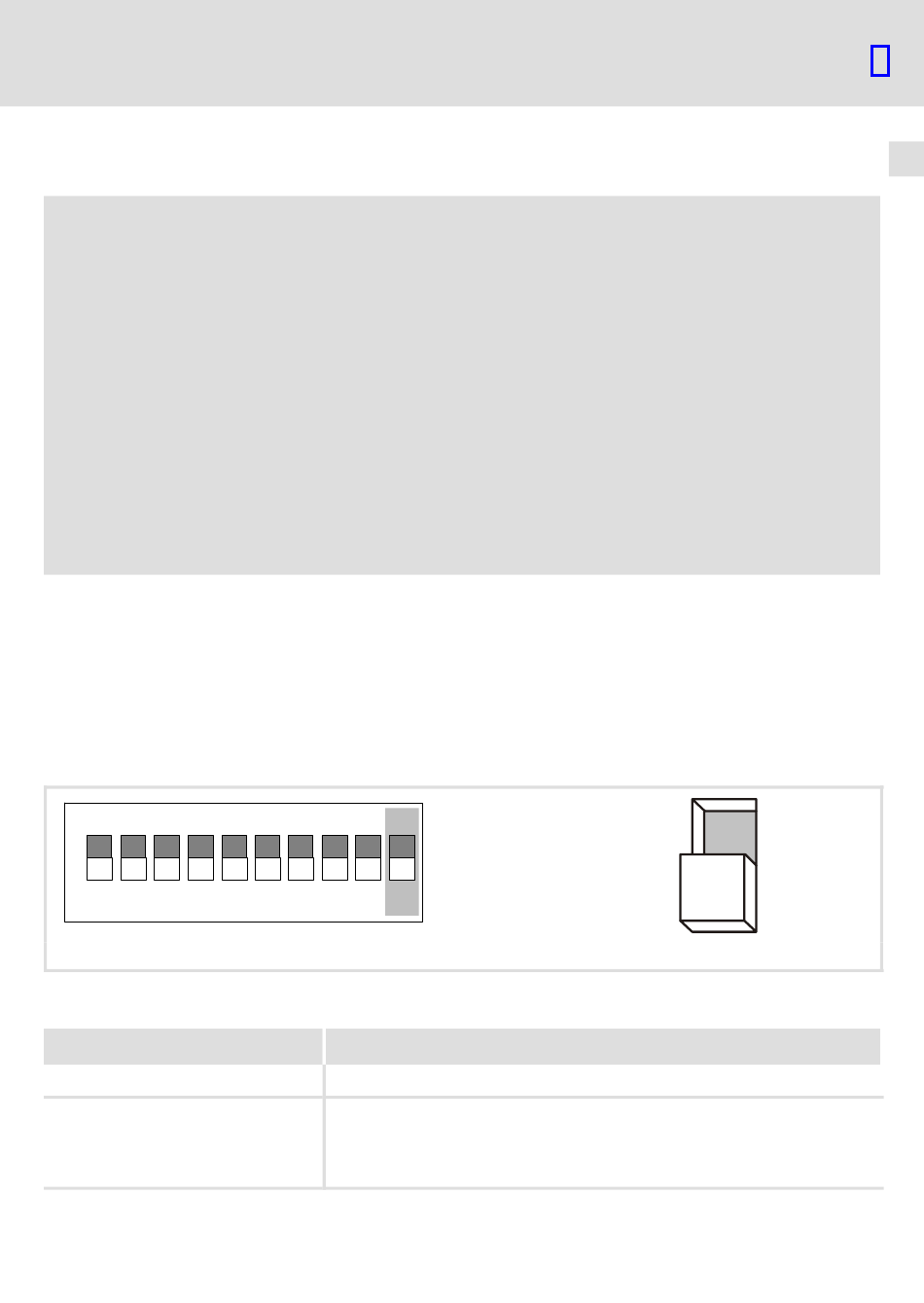

Abb. 1 Software−Kompatibilität einstellen
Kompatibilität
E82ZAFVC0xx
E82ZAFD
Beschreibung zum Funktions-
modul: siehe Montageanleitung
E82ZAFD
EDK82ZAFVC010 DE/EN/FR 2.0
5 6 7 8 9 10
S10
OFF
ON
