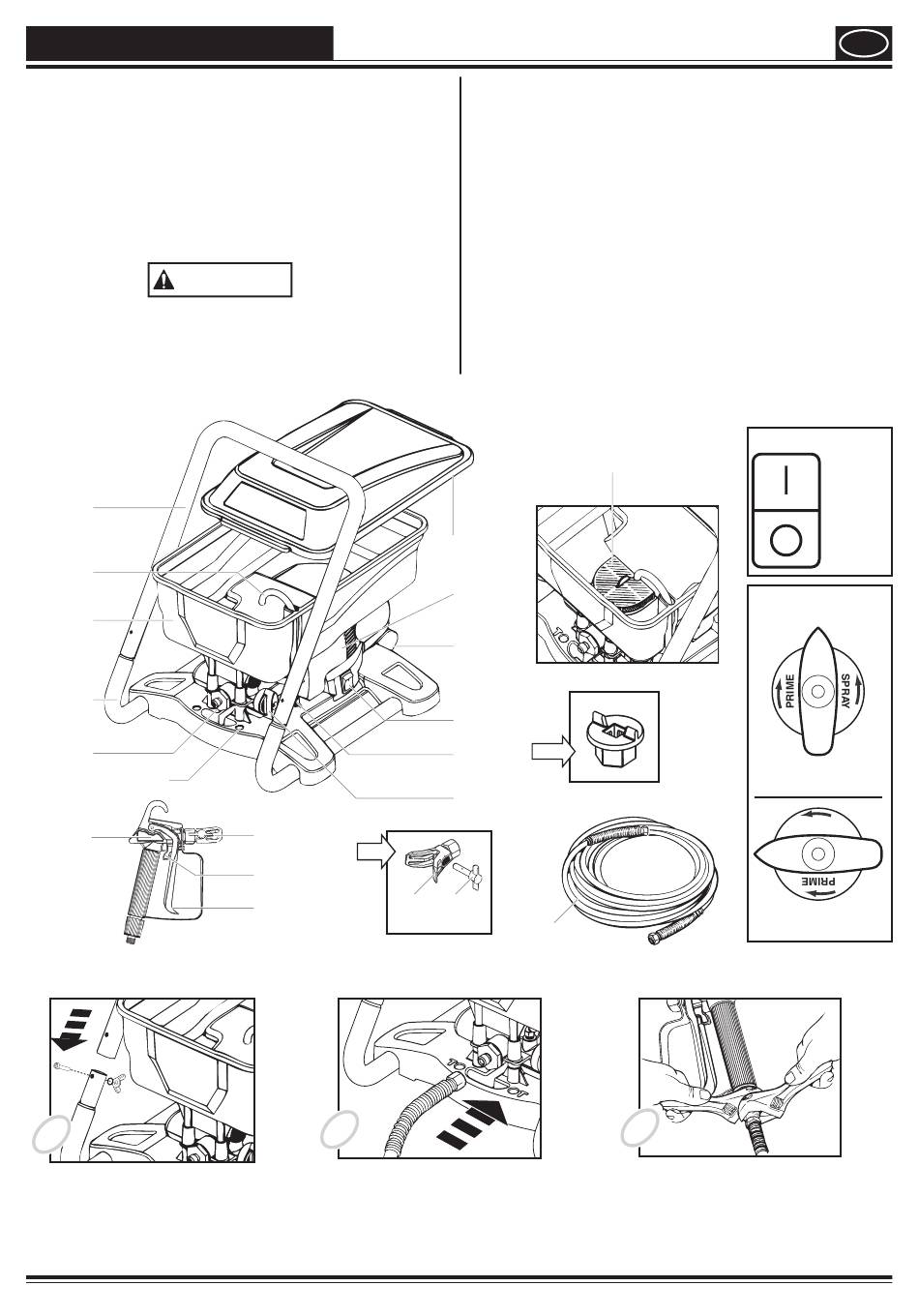

Composants
•
Fistolet de pulvérisation avec filtre
•
Embout et ses composants
•
Flexible haute pression d'un diamètre de 0,6 centimètre,
long de 7,5 mètres.
Outils requis pour l'assemblage
•
Deux clés à molette.
AVERTISSEMENT
Ne pas brancher le pulvérisateur avant d'avoir terminé
les préparatifs.
Manchon
Tube de
retour
Trémie
Châssis
Robinet
de décharge
Rangement
de embout
Pistolet

Assemblage

1
Placer la poignée au-dessus de
l'armature. Insérer les boulons et serrer
les écrous papillons par dessus les
rondelles de blocage.

COMPOSANTS ET ASSEMBLAGE

Couvercle de
Embout et ses
composants
Verrou
de façon
Garde
Verrou
de bout
2
Visser une extrémité du flexible haute
pression sur la soupape de sortie. Serrer au
moyen d'une clé à molette. Fixer le tube de
retour au distributeur.
Commandes et fonctions
Interrupteur MARCHE/
ARRET
Pistolet de
pulvérisation
Flexible de
pulvérisation
Tube de retour
Bouton PRIME/SPRAY Le bouton PRIME/SPRAY permet de
Filtre d'entrée
(à l'intérieur du distributeur)
trémie
Carter du
moteur
Poignée
arrière
Interrupteur
Outil de
soupape
d'entrée
Bouton
PRIME/SPRAY
Embout
Flexible de
pulvérisateur
L'interrupteur MARCHE/ARRET permet
de mettre l'appareil sous et hors tension
(O = hors tension, l = sous tension).
Le pistolet de pulvérisation permet de
réguler le débit du produit aspiré par
la pompe.
Le flexible de pulvérisation relie le
pistolet à la pompe.
Le fluide est envoyé par le tube
de retour au distributeur lors de
l'amorçage.
diriger le produit vers le flexible quand
il est réglé sur SPRAY et vers le tube de
retour quand il est réglé sur PRIME.
Interrupteur
PRIME/SPRAY
Position
Position
SPRAY
3
Visser l'autre extrémité du flexible au
pistolet de pulvérisation. Tenir le pistolet
avec une clé à molette et serrer l'écrou du
flexible au moyen de l'autre
F
= Sous
tension
= Hors
tension
Bouton
PRIME
SPRAY
