Quando la pressione dell'impianto supera per
almeno 2s il valore impostato nel parametro
PRESSIONE STOP, in automatico si spegnerà la
IT
pompa precedente.
Se la pressione scende al di sotto del valore impostato
nel parametro UP17-PRESSIONE MINIMA ALLARME
il quadro bloccherà le pompe e mostrerà l'allarme
"PRESSIONE MINIMA".
7.7. Spegnimento
ON
L'apparecchio deve essere spento in ogni caso
in cui vi fossero anomalie di funzionamento.
Il prodotto è progettato per un funzionamento
continuo, lo spegnimento
scollegando l'alimentazione mediante i previsti sistemi
di sgancio (paragrafo 6.5).

8. MANUTENZIONE

Prima di ogni intervento è obbligatorio mettere
l'apparecchio fuori servizio scollegando ogni
fonte di energia.
Se necessario rivolgersi ad elettricista o
tecnico esperto.
Ogni operazione di manutenzione, pulizia o
riparazione effettuata con l'impianto elettrico
sotto tensione, può causare gravi incidenti,
anche mortali, alle persone.
Nel caso di manutenzioni straordinarie, o di interventi
di manutenzione che necessitano lo smontaggio di
parti dell'apparecchio, il manutentore deve essere un
tecnico qualificato in grado di leggere e comprendere
schemi e disegni.
È opportuno tenere un registro di tutti gli interventi
effettuati.
Dopo il collegamento elettrico eliminare
i
eventuali spezzoni di filo, guaine, rondelle
o altri corpi estranei presenti all'interno del
quadro elettrico.
Durante le operazioni di manutenzione non
i
deve essere presente personale estraneo.
Le operazioni di manutenzione non descritte in questo
manuale devono essere eseguite solamente da
personale specializzato inviato dalla CALPEDA S.p.A..
Per ulteriore informazioni tecniche riguardanti l'utilizzo
o la manutenzione dell'apparecchio, contattare
CALPEDA S.p.A..

9. SMALTIMENTO

OFF
Rispettare le norme locali e smaltire il dispositivo
di comando secondo quanto prescritto da esse. Il
prodotto contiene componenti elettrici ed elettronici e
deve essere smaltito in modo conforme.
Separare i componenti utilizzando guanti anti taglio.
Si vuole agevolare un'eventuale successivo riutilizzo o
uno smantellamento differenziato.
Per lo smaltimento devono essere seguite le
disposizioni di legge in vigore nel Paese in cui avviene
lo smantellamento, oltre che quanto previsto dalle
leggi internazionali per la protezione ambientale.
Pagina 10 / 92
UP16-
avviene solamente

10. RICAMBI

10.1. Modalità di richiesta dei ricambi
Nelle eventuali richieste di parti di ricambio precisare il
codice completo del quadro
L'ordine può essere inviato a CALPEDA S.p.A. tramite
telefono, fax, e-mail.
LEGENDA
TA Trasformatore amperometico
FU Fusibili
KM Contattori pompe
TR Trasformatore
QS Sezionatore bloccoporta
A1 Centralina elettrronica MPS3000
A2 Interfaccia centralina elettronica
G galleggiante
GMIN galleggiante di stop pompe per livello minimo
GMAX galleggiante di allarme per livello massimo
SL sonda di livello
SLMIN sonde di livello di stop pompe per livello minimo
SLMAX sonde di livello di allarme per livello massimo
SCOM sonda di livello comune
CP contatto pulito
MP motoprotettore
RP comando remoto delle pompe
TS sensore analogico 4..20mA
MSP modulo segnale pulito
PS pressostato

11. ACCESSORI

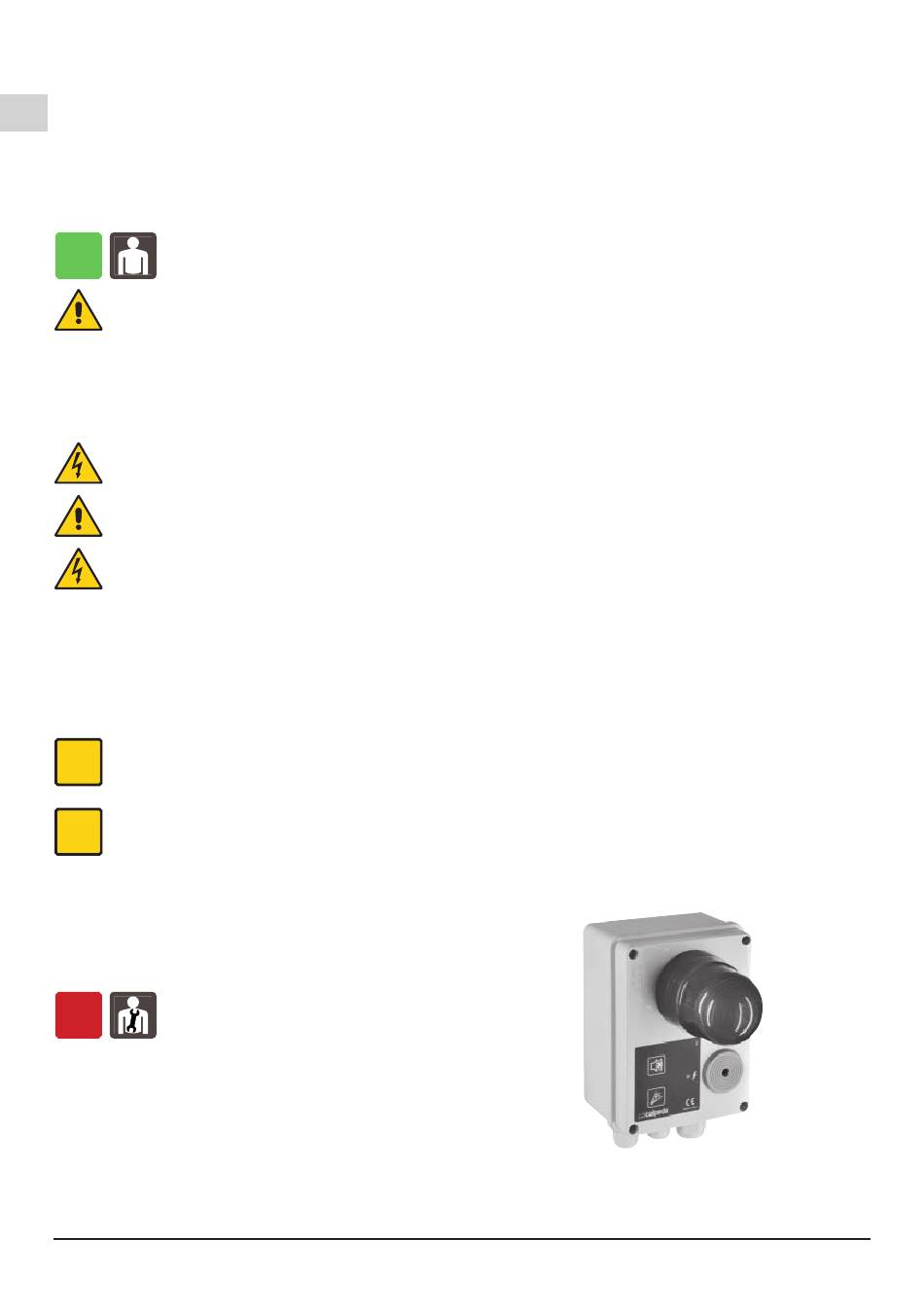

11.1. Quadro per allarme a distanza RA 100
Dimensioni: 110x150x70
Alimentazione: 220-230 V monofase
Segnala qualsiasi anomalia che viene a verificarsi sul
gruppo pompe:
- Mancanza acqua in aspirazione.
- Gruppo in avaria.
- Avaria variatore di frequenza.
Luce rossa lampeggiante 5 Watt più segnale acustico
75 dB - 3600 Hz, per installazioni in ambienti rumorosi,
in posizione tale da essere visibile a distanza.
Il quadro è munito di led presenza tensione e pulsante
di tacitazione allarme.
Con riserva di modifiche.
