Elimination des défauts
Valeurs moniteur
Si un module MS 200 est installé, le menu Solaire, Etat ou ECS
s'affiche.
Ce menu permet de sélectionner les informations relatives à l'état actuel
de l'installation. Il est par ex. possible d'afficher ici si la température
maximale du ballon ou la température maximale du capteur est atteinte.
Les informations et valeurs disponibles dépendent de l'installation en
place. Tenir compte de la documentation technique du générateur de
chaleur, du module de commande, des autres modules et composants
de l'installation.
Dans les menus Etat, Complément de chauffage ou Transbordement,
le menu Etat indique par exemple dans quel état se trouve le composant
déterminant pour la fonction correspondante.
• TestMod : mode manuel actif.
• Antibl. : protection antiblocage – la pompe/vanne est enclenchée
régulièrement pour un court instant.
• ss chal. : énergie solaire/chaleur non disponibles.
• Thermique disponible : énergie solaire/chaleur disponibles.
• Sol.Arr : installation solaire désactivée.
• BallMax : température de ballon maximale atteinte.
• MaxCap : température maximale de capteur atteinte.
• MinCap : température de capteur minimale non atteinte.
• Prot.Gel : protection antigel active.
• FctVide : fonction tubes sous vide active.
• Contr.C : contrôle de commutation actif.
• Comm : commutation de ballon secondaire à ballon prioritaire ou
inversement.
• Priorité : le ballon prioritaire est chargé.
• Dés. th. : désinfection thermique ou mise en température quoti-
dienne en cours.
• Cal.mél. : calibrage du mélangeur actif.
• Mél.Ouv. : le mélangeur s'ouvre.
• Mél.Ferm : le mélangeur se ferme.
• Mél.Arr. : le mélangeur s'arrête.
4.9

Menu Infos

Si un module MS 200 est installé, le menu Solaire, Etat ou ECS
s'affiche.
Ce menu contient des informations sur l'installation également dispo-
nibles pour l'utilisateur (informations complémentaires  notice d'utili-
sation du module de commande).
56
5 Elimination des défauts
Utiliser uniquement des pièces de rechange d'origine. Les
dégâts occasionnés par des pièces de rechange non livrées
par le fabricant ne sont pas garantis.
Si un défaut ne peut pas être éliminé, veuillez vous adresser
au SAV compétent.
Si l'interrupteur de codage, lorsque l'alimentation élec-
trique est enclenchée, est tourné pendant > 2 sec. sur 0,
tous les réglages du module sont réinitialisés au réglage de
base. Le module de commande signale un message de
défaut.
▶ Remettre le module en marche.

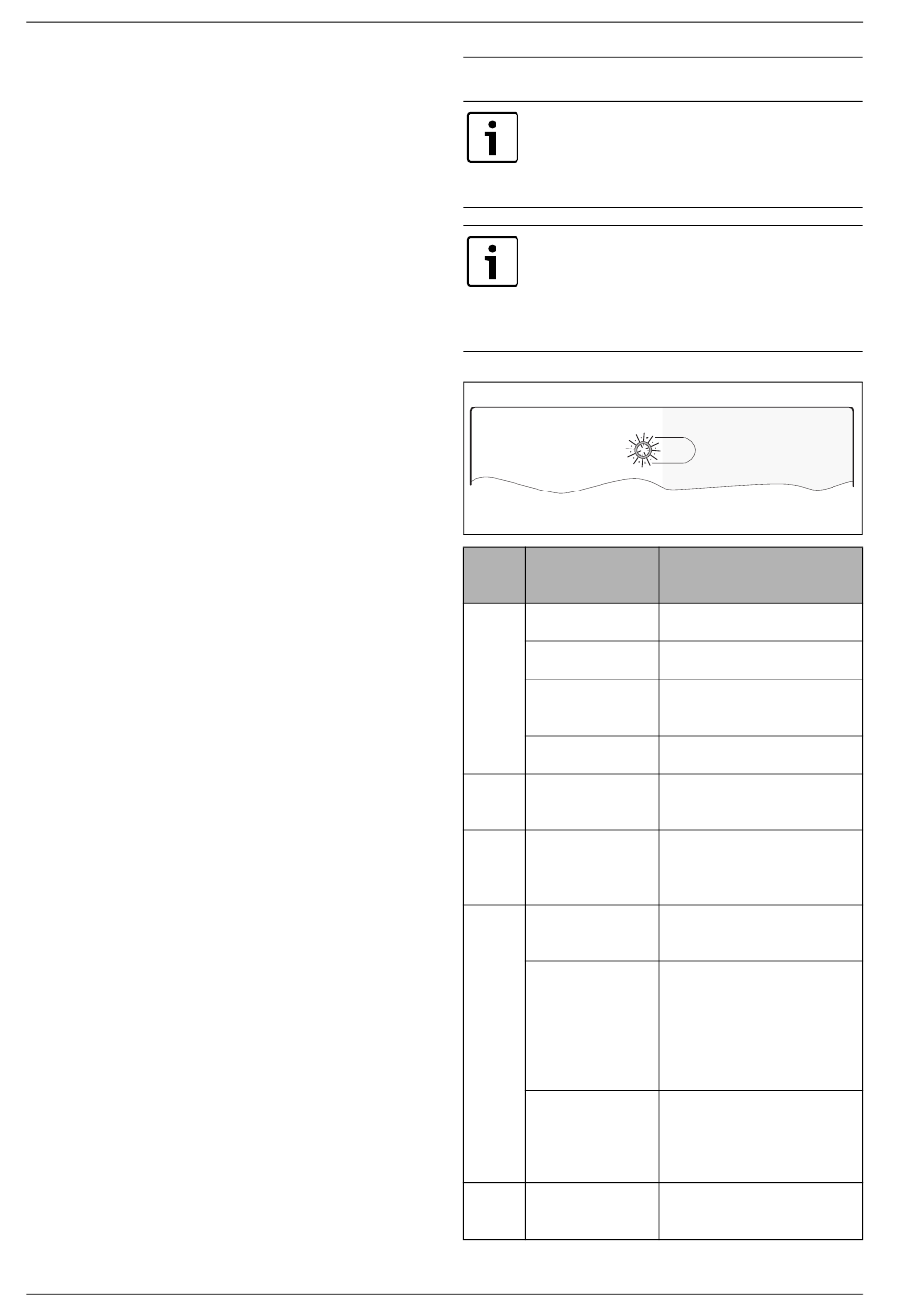

Le témoin de fonctionnement indique l'état de service du module.
4 5 6
3
2
1
0
Témoin de
fonction-
nement Cause possible
continuel- Interrupteur de codage
lement sur 0.
éteint
Alimentation électrique
coupée.
Fusible défectueux.
Court-circuit dans la
liaison BUS.
rouge en Défaut interne
perma-
nence
Voyant Interrupteur de codage
rouge en position non valide ou
clignotant en position intermé-
diaire.
voyant Longueur maximale du
vert câble de la connexion
clignotant BUS dépassée
Le module solaire
détecte un défaut. L'ins-
tallation solaire continue
en mode urgence (
texte de défaut dans l'his-
torique des défauts ou le
manuel d'entretien).
Voir défaut affiché sur
l'écran du module de
commande
vert en Absence de défaut
perma-
nence
Tab. 26
7
8
9
10
6 720 647 922-52.1O
Solution
▶ Régler l'interrupteur codé.
▶ Allumer la tension d'alimentation.
▶ Remplacer le fusible après avoir
coupé l'alimentation électrique
( fig. 17, page 81)
▶ Contrôler la connexion BUS et réta-
blir si nécessaire.
▶ Remplacer le module.
▶ Régler l'interrupteur codé.
▶ Raccourcir la connexion BUS
▶ Le rendement de l'installation est
préservé au maximum. Par contre,
la panne doit être éliminée au plus
tard lors du prochain entretien.
▶ La notice du module de commande
et le manuel d'entretien
contiennent de informations com-
plémentaires relatives à l'élimina-
tion des défauts.
Mode Normal
