Installatie
3.2.4

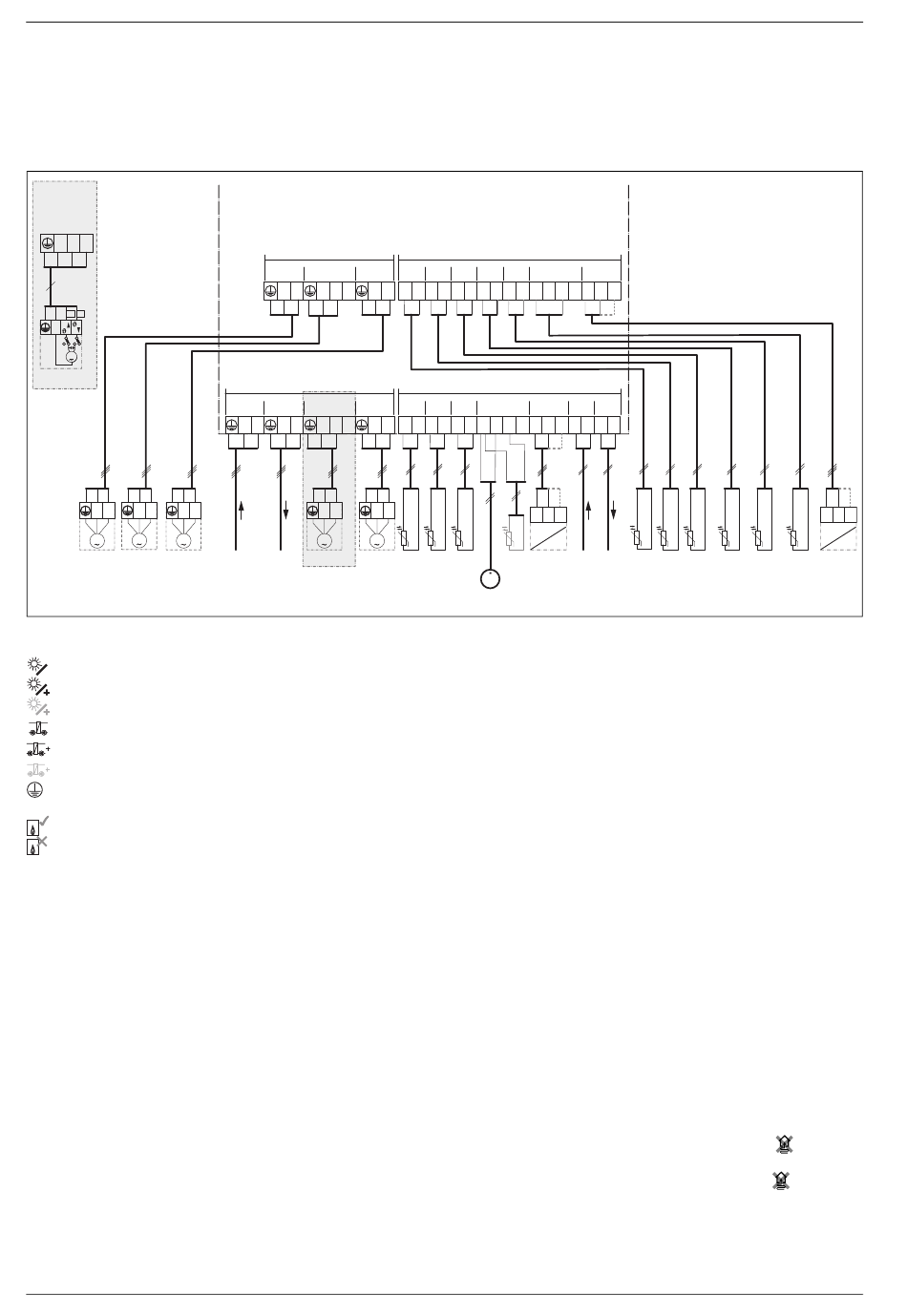

Overzicht bezetting aansluitklemmen

Dit overzicht toont voor alle aansluitklemmen van de module voorbeel-
den, van welke installatiedelen kunnen worden aangesloten. De met * ge-
markeerde bestanddelen (bijvoorbeeld VS1 of VS3) van de installatie
zijn als alternatief mogelijk. Afhankelijk van de toepassing van de module
wordt een module op de aansluitklem "VS1/PS2/PS3" aangesloten.
VS1,
PS2, PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
VS3*
N L N L N L
M M M
PS5 VS2 PS3
Legenda bij afbeelding boven en bij afbeelding 20 tot 41 (geen identificatie van de aansluitklemmen):
Solarsysteem
Functie
Extra functie in solarsysteem (grijs weergegeven)
Circulatie- of laadsysteem
Circulatie- of laadfunctie
Extra functie in circulatie- of laadsysteem (grijs weergegeven)
Randaarde

Temperatuur/temperatuursensor
BUS-verbinding tussen ketel en module
Geen BUS-verbinding tussen warmtebron en module
[1] 1e boiler
[2] 2e boiler
[3] 3e boiler
230 V AC Aansluiting netspanning
BUS Bus-systeem EMS 2
M1 Pomp of ventiel aangestuurd via temperatuurverschilregelaar
PS1 Solarpomp collectorveld 1
PS3 Boilerlaadpomp voor 2e boiler met pomp (solarsysteem)
PS4 Solarpomp collectorveld 2
PS5 Boilerlaadpomp bij gebruik van een externe warmtewisselaar
PS6 Boilercirculatiepomp voor circulatiesysteem (solarsysteem)
zonder warmtewisselaar (en thermische desinfectie)
PS7 Boilercirculatiepomp voor circulatiesysteem (solarsysteem)
met warmtewisselaar
PS9 Pomp thermische desinfectie
PS10 Pomp actieve collectorkoeling
PS11 Pomp aan de warmtebronzijde (primaire zijde)
PS12 Pomp aan de verbruikerszijde (secundaire zijde)
PS13 Circulatiepomp
MS 100 Module voor standaardsolarinstallaties
MS 200 Module voor uitgebreide solarinstallaties
TS1 Temperatuursensor collectorveld 1
28
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63
N L N L
M M
230 V AC 230 V AC VS1* PS1
Complexere solarinstallaties worden in combinatie met een tweede
solarmodule gerealiseerd. Daarbij zijn van het overzicht van de aansluit-
klemmen afwijkende bezettingen van de aansluitklemmen mogelijk
( aansluitschema's met installatievoorbeelden).
MS 200
≤ 24 V
TS4 TS5 TS6 TS7 TS8 IS2
1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
≤ 24 V
TS1 TS2 TS3 IS1 OS1
1 2 1 2 1 2 1 2 3 4 1 2 3
1 2 3
PWM
0-10V
TS1 TS2 TS3 TS13 PS1
V
WM1
TS2 Temperatuursensor boiler 1 onder (solarsysteem)
TS3 Temperatuursensor boiler 1 midden (solarsysteem)
TS4 Temperatuursensor cv-retour in de boiler
TS5 Temperatuursensor boiler 2 onder of zwembad (solarsysteem)
TS6 Temperatuursensor warmtewisselaar
TS7 Temperatuursensor collectorveld 2
TS8 Temperatuursensor cv-retour uit de boiler
TS9 Temperatuur boiler 3 boven; alleen op MS 200 aansluiten,
wanneer de module in een BUS-systeem zonder warmtebron
is geïnstalleerd
TS10 Temperatuursensor boiler 1 boven (solarsysteem)
TS11 Temperatuursensor boiler 3 onder (solarsysteem)
TS12 Temperatuursensor in aanvoer solarcollector
(warmtehoeveelheidsmeter)
TS13 Temperatuursensor in retour solarcollector
(warmtehoeveelheidsmeter)
TS14 Temperatuursensor ketel
(temperatuurverschilregelaar)
TS15 Temperatuursensor koeling
(temperatuurverschilregelaar)
TS16 Temperatuursensor boiler 3 onder of zwembad (solarsysteem)
TS17 Temperatuursensor op warmtewisselaar
TS18 Temperatuursensor boiler 1 onder (circulatie-/laadsysteem)
TS19 Temperatuursensor boiler 1 midden (circulatie-/laadsy-
steem)
TS20 Temperatuursensor boiler 2 boven (circulatiesysteem)
VS1 3-wegklep voor verwarmingsondersteuning (
VS2 3-wegklep voor 2e boiler (solarsysteem) met ventiel
VS3 3-wegklep voor retourtemperatuurregeling (
VS4 3-wegklep voor 3e boiler (solarsysteem) met ventiel
WM1 Volumestroommeter (watermeter)
OS2
2 3
BUS BUS
1 2 1 2
BUS BUS TS4 TS5 TS6 TS7
MS 200 – 6 720 812 458 (2014/10)
1 2 3
PWM
0-10V
TS8 TS12 PS3
