6. Puesta a punto
© Festo Didactic GmbH & Co. KG • 544305

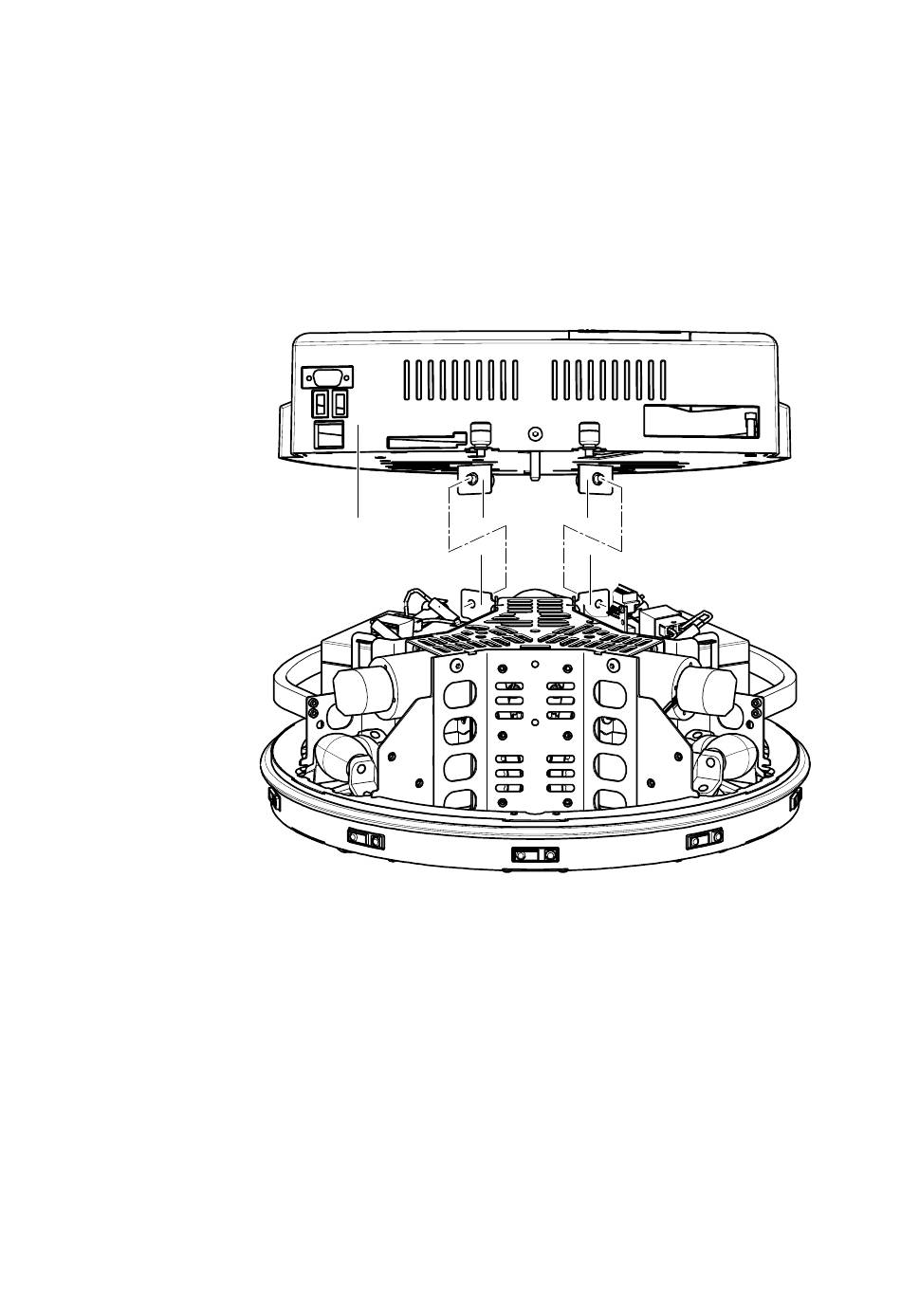

Colocación del puente de mando
Desde la parte posterior, llevar las placas de centraje (2) del puente de mando hasta
las escuadras de montaje (3) en el chasis. Presionar suavemente el puente de
mando hacia abajo para insertarlo en la clavija del conector. Fijar el puente de
mando con los tornillos que han sacado previamente.
1
Puente de mando (1) Placas de centraje (2a y 2b)
2a 2b
3a 3b
Escuadras de montaje (3a y 3b)
