entraîner de graves blessures. Remplacer obligatoirement une lame usée
ou endommagée.
Le remplacement, la rectification et l'équilibrage de la lame doivent être
effectués par un atelier spécialisé autorisé.
Um embrayage de lame mal monté peut provoquer le détachement de la
barre de coupe, ce qui peut entraîner de graves blessures.
Une lame aiguisée de manière incorrecte et non équilibrée peut provoquer
de fortes vibrations et endommager la tondeuse à gazon.
• Pour des raisons de sécurité, remplacez les pièces usées ou
endommagées.
Portez systématiquement des gants de protection lors des travaux de
maintenance et de nettoyage.
• Lors de la manipulation des consommables tels que l'huile de moteur et le
carburant, un équipement de protection adapté doit être porté (par ex. des gants
de protection appropriés).
Les fiches de données des consommables doivent être respectées.
N'effectuer les travaux d'entretien et de nettoyage qu'avec le moteur
coupé et la cosse de la bougie d'allumage retirée sur une surface plane.
Un entretien régulier est indispensable pour la sécurité et la conservation
de la capacité de fonctionnement.
• Ne jamais retirer la cosse de la bougie si le moteur est en marche !
Danger : décharge électrique.
• Débranchez la cosse de la bougie seulement lorsque le moteur a refroidi. Risque
de brûlure !
• Veiller à la bonne fixation de la cosse de la bougie d'allumage ! Danger : décharge
électrique.
• Si le réservoir doit être vidé, cela doit être effectué en plein air et lorsque le
moteur est à froid. Veillez à ce que du carburant ne soit pas répandu.
Pour des raisons liées à la prestation de garantie et à la sécurité, seules des
pièces originales doivent être utilisées.
Des pièces de rechange non équivalentes peuvent endommager la machine et
représenter un risque pour votre sécurité.

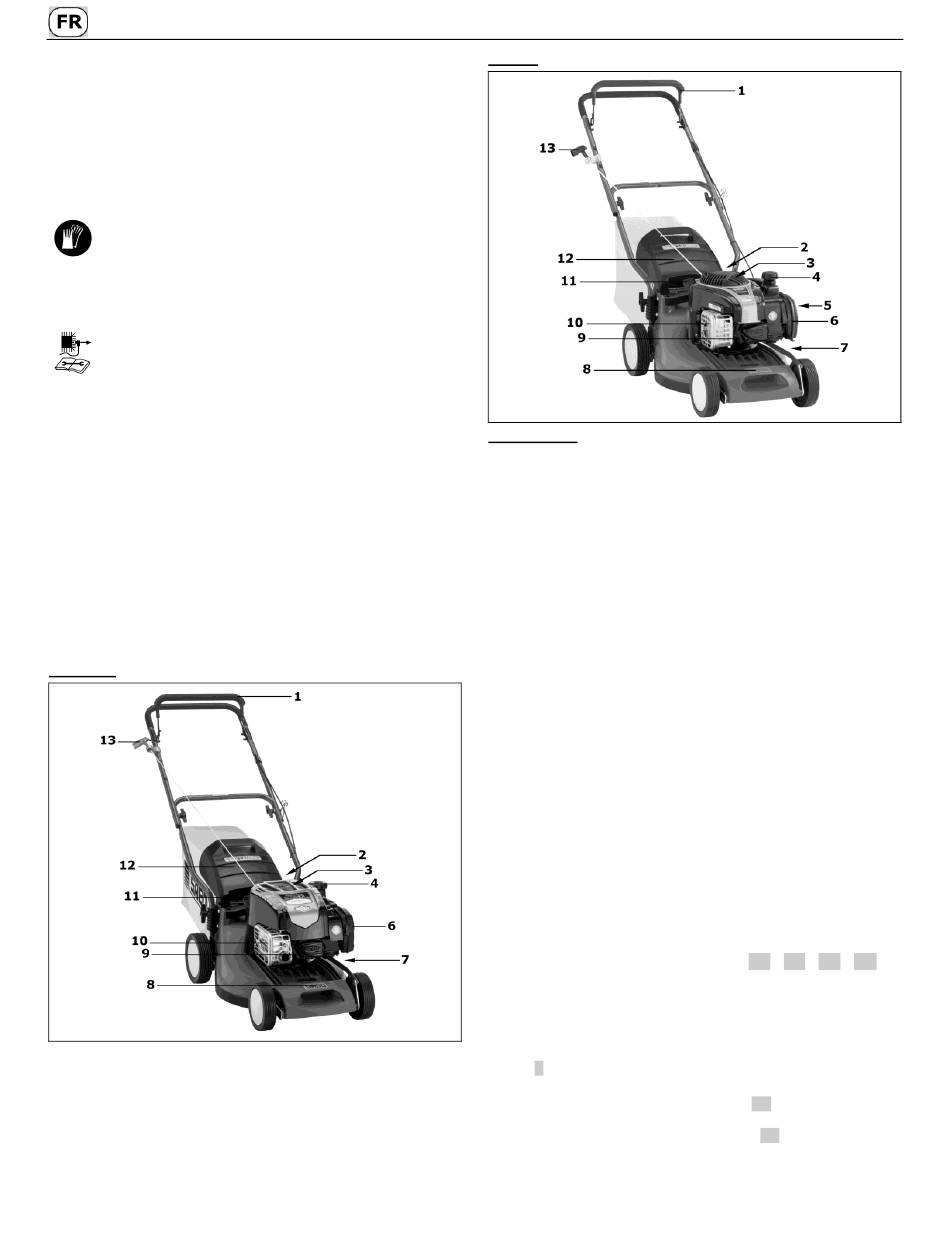

7 DESCRIPTION DES ELEMENTS

40-SPIRIT RS
40-SPIRIT
Tous les modèles
1 Etrier de commande de sécurité arrêt du moteur
2 Poignée de réglage pour le réglage de la hauteur de coupe (poignée à l'arrière)
avec bouton-poussoir
3 Couvercle du moteur
4 Bouchon de fermeture du réservoir
5 –
6 Filtre à air
7 Affichage de la hauteur de coupe
8 Poignée de port avant
9 Bougie d'allumage
10 Grille de protection du pot d'échappement
11 Tubulure de remplissage d'huile avec jauge de mesure d'huile
12 Clapet d'éjection
13 Poignée à cordon de démarreur
8 TRAVAUX PRELIMINAIRES
Pour le montage de la tondeuse, les pièces suivantes se trouvent dans l'emballage :
• Tondeuse avec guidon prémonté
• Sac de récupération, châssis du sac, déflecteur
• Sac d'outil contenant:
– Mode d'emploi avec Déclaration de conformité
– Conditions de garantie (selon le modèle)
– Diverses pièces de fixation.
Si une de ces pièces venait à manquer, veuillez-vous adresser à votre distributeur
spécialisé.
ATTENTION
Avant le montage de la barre et du support de cordon de démarreur, toujours
débrancher la cosse de la bougie d'allumage ! Après le montage, au plus tard
avant le démarrage du moteur, rebrancher la cosse de la bougie d'allumage !
Dépliage de la fourche du guidon (Illustration A1 + E1 + B1 + O4 )
IMPORTANT
Veillez à ce que les câbles Bowden ne soient pas pliés ni coincés lorsque vous
soulevez les barres de guidage !
REMARQUE
Avant de soulever les barres, régler la hauteur de coupe sur la position 3 (40 mm) ou
plus haut I . Dans les deux positions de coupes inférieures, il n'est pas possible de
pivoter la barre entièrement vers l'arrière.
– Dépliez vers le haut le guidon replié en forme de Z A1 .
– Lorsque les parties inférieure et supérieure du guidonse trouvent sur un même
plan, serrez fermement les écrous papillon à la main E1 .
– Faites pivoter vers l'arrière les extrémités de la partie inférieure du guidon avec les
adaptations en matière plastique dentées jusqu'à ce que celles ci s'engrènent
6
