OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR

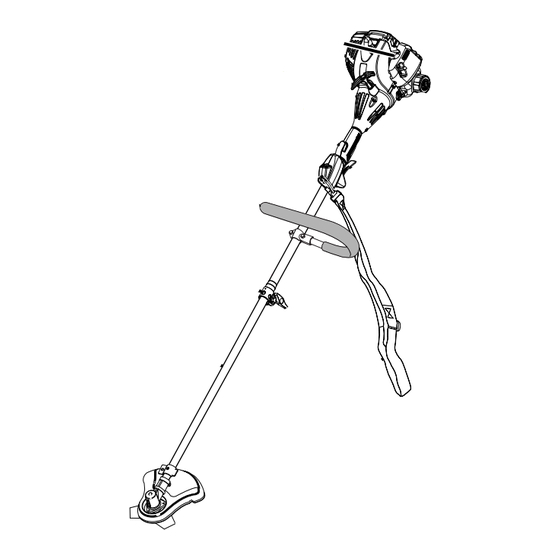

26
BRUSh cUTTER
cc
DéBROUSSAILLEUSE DE 26
DESBROzADORA 26
ALL VERSIONS
TOUTES LES VERSIONS
TODAS LAS VERSIONES
RY28065
Do not use E15 or E85 fuel (or fuel containing greater than 10% ethanol) in this product. It is a viola-
tion of federal law and will damage the unit and void your warranty.
Ne pas utiliser d'essence E15 ou E85 (ou un carburant contenant plus de 10 % d'éthanol) dans ce
produit. Une telle utilisation représente une violation de la loi fédérale et endommagera l'appareil et annulera la garantie.
No utilice combustibles E15 o E85 (ni combustibles que contengan más de 10 % de etanol) con este producto. Esto constituye
una violación a la ley federal, dañará la unidad y anulará la garantía.
Your brush cutter has been engineered and manufactured to our high standard for dependability, ease of operation, and
operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using
this product.
Thank you for your purchase.
SAVE ThIS MANUAL FOR FUTURE REFERENcE
Ce débroussailleuse a été conçu et fabriqué conformément à
nos strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenu, cet outil vous donnera des
années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
blessures, l'utilisateur doit lire et veiller à bien comprendre le
manuel d'utilisation avant d'employer ce produit.
Merci de votre achat.
cONSERVER cE MANUEL POUR
FUTURE RéFéRENcE
All manuals and user guides at all-guides.com
cc
cc
NOTICE
Pour réduire les risques de
AVIS
AVISO
Su desbrozadora ha sido diseñado y fabricado de conformidad con
nuestras estrictas normas para brindar fiabilidad, facilidad de uso
y seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido funcionamiento y sin problemas.
ADVERTENcIA:
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA
FUTURAS cONSULTAS
Para reducir el riesgo de lesiones,

Publicité

Table des Matières
loading

Manuels Connexes pour Ryobi RY28065

Sommaire des Matières pour Ryobi RY28065

  • Page 1 DéBROUSSAILLEUSE DE 26 DESBROzADORA 26 ALL VERSIONS TOUTES LES VERSIONS TODAS LAS VERSIONES RY28065 NOTICE AVIS AVISO Do not use E15 or E85 fuel (or fuel containing greater than 10% ethanol) in this product. It is a viola- tion of federal law and will damage the unit and void your warranty.
  • Page 2 All manuals and user guides at all-guides.com See this fold-out section for all of the figures referenced in the operator’s manual. Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation. Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.
  • Page 3 All manuals and user guides at all-guides.com Fig. 6 Fig. 12 Fig. 9 A - Blade nut (écrou de lame, tuerca de la cuchilla) B - Cupped washer (rondelle bombée, arandela cóncava) A - Gear head (carter d’engrenages, cabezal de A - Stop switch (l’interrupteur d’arrêt, interruptor C - Slot (fente, ranura) engranajes)
  • Page 4 All manuals and user guides at all-guides.com Fig. 14 Fig. 17 Fig. 15 PRoPeR TRIMMeR oPeRATING PosITIoN PRoPeR bRusH cuTTeR oPeRATING PosITIoN boNNe PosITIoN de TRAVAIL Le TAILLe-boRduRes boNNe PosITIoN de TRAVAIL PosIcIÓN coRRecTA PARA eL MANeJo Le débRoussAILLeuse de LA RecoRTAdoRA de HILo PosIcIÓN coRRecTA PARA eL MANeJo Fig.
  • Page 5 All manuals and user guides at all-guides.com Fig. 19 Fig. 23 Fig. 26 A - Pull strings (tirer vers l’extérieur, tira del A - Straight shaft trimmer line trimming cut- hilo) off blade (lame de sectionnement de ligne B - Rotate the spool clockwise (tourner le du taille-bordures à...

  • Page 6: Table Des Matières

    All manuals and user guides at all-guides.com TABLE OF cONTENTS TABLE DES MATIÈRES / ÍNDIcE DE cONTENIDO  Introduction ..................................2 Introduction / Introducción  General Safety Rules ..............................3-4 Règles de sécurité générales / Reglas de seguridad generales  Specific Safety Rules ................................ 4 Règles de sécurité...

  • Page 7: General Safety Rules

    All manuals and user guides at all-guides.com GENERAL SAFETY RULES  Do not operate in poor lighting. WARNING:  Keep firm footing and balance. Do not overreach. Read and understand all instructions. Failure to follow all Overreaching can result in loss of balance or exposure instructions listed below may result in electric shock, fire to hot surfaces.

  • Page 8: Specific Safety Rules

    All manuals and user guides at all-guides.com GENERAL SAFETY RULES the cutting attachment stops turning when the engine  Allow the engine to cool; empty the fuel tank and secure idles. When the unit is turned off make sure the cutting the unit from moving before transporting in a vehicle.

  • Page 9: Symbols

    All manuals and user guides at all-guides.com SYMBOLS The following signal words and meanings are intended to explain the levels of risk associated with this product. SYMBOL SIGNAL MEANING Indicates an imminently hazardous situation, which, if not avoided, will result DANGER: in death or serious injury.

  • Page 10: Features

    All manuals and user guides at all-guides.com FEATURES PRODUcT SPEcIFIcATIONS Weight (without fuel) ..............................13 lbs. Line cutting width ................................18 in. Blade cutting width ................................8 in. Engine displacement ..............................26cc Line diameter ................................0 .095 in. KNOW YOUR PRODUcT TOP-MOUNTED MOTOR See Figures 1 - 2.
  • Page 11 All manuals and user guides at all-guides.com ASSEMBLY ATTAchING ThE “J” hANDLE WARNING: See Figure 5. A “J” handle must be used for ensuring the best control To prevent accidental starting that could cause serious and maximizing operator safety when using a brush cutter. personal injury, always disconnect the engine spark plug wire from the spark plug when assembling parts.
  • Page 12 All manuals and user guides at all-guides.com ASSEMBLY  Push the spool retainer down while pulling on string(s)  Align the slot in the flanged washer with the slot in the to manually advance the string and to check for proper gear head.

  • Page 13: Operation

    All manuals and user guides at all-guides.com OPERATION hIGh qUALITY 2-cYcLE ENGINE LUBRIcANT WARNING: GASOLINE LUBRIcANT Do not allow familiarity with this product to make you 1.0 gal. (US) (3.8 liter) 2.6 oz. (76 ml) careless. Remember that a careless fraction of a second is 2.5 gal.
  • Page 14 All manuals and user guides at all-guides.com OPERATION  Set the choke lever to the FULL chOKE position. Hold the brush cutter with your right hand on the rear handle and the your left hand on the “J” handle. Keep a firm grip  Squeeze the throttle trigger fully and pull starter grip and with both hands while in operation.

  • Page 15: Operating The Trimmer

    All manuals and user guides at all-guides.com OPERATION  Inspect and clear the area of any hidden objects such as To advance the cutting line manually: glass, rocks, concrete, fencing, wire, wood, metal, etc.  Stop the engine and disconnect the spark plug wire. ...

  • Page 16: Maintenance

    All manuals and user guides at all-guides.com MAINTENANcE and hold the spool and housing together while complet- ing the installation. WARNING:  Reinstall the spool retainer to secure. When servicing, use only identical replacement parts. To install the spool retainer: Use of any other parts could create a hazard or cause product damage.

  • Page 17: Spark Plug Replacement

    SPARK PLUG REPLAcEMENT The cutting attachment should never turn at idle. Turn The spark plug for this engine may be replaced using a Ryobi the idle speed screw counterclockwise to reduce the accessory spark plug or a Champion RCJ6Y. The spark plug idle RPM and stop the cutting attachment, or contact a gap should be set at .025 in.

  • Page 18: Maintenance Schedule

    * NOTICE: THE USE OF EMISSION CONTROL COMPONENTS OTHER THAN THOSE DESIGNED FOR THIS UNIT IS A vIOLATION OF FEDERAL LAW. CALL US FIRST For any questions about operating or maintaining your product, call the Ryobi Help Line! ® Your product has been fully tested prior to shipment to ensure your complete satisfaction.

  • Page 19: Troubleshooting

    All manuals and user guides at all-guides.com TROUBLEShOOTING IF ThESE SOLUTIONS DO NOT SOLVE ThE PROBLEM cONTAcT YOUR AUThORIzED SERVIcE DEALER. PROBLEM POSSIBLE cAUSE SOLUTION 1. No spark. 1. Clean or replace spark plug. Reset spark plug Engine will not start gap.

  • Page 20: Warranty

    Straps, Guide Bars, Saw Chains, Blades purchase. Techtronic Industries North America, Inc., reserves the  Three years if the product is used for personal, family right to change or improve the design of any RYOBI brand ® or household use;...
  • Page 21 Inc., will not be liable to warrant failures of warranted parts caused by the use of a will repair your non-road or small off-road engine at no cost to you, including diag- non-exempted add-on or modified part. nosis, parts, and labor performed at an authorized service center for RYOBI brand ®...

  • Page 22: Règles De Sécurité Générales

    All manuals and user guides at all-guides.com RÈGLES DE SÉCURITÉ GÉNÉRALES trouvant à proximité risquent d’être heurtés par une lame en marche advenant qu’elle ricoche, ou à la suite de toute AVERTISSEMENT : autre réaction inattendue de la scie. Lire et veiller à bien comprendre toutes les instructions. Le ...

  • Page 23: Règles De Sécurité Particulières

    All manuals and user guides at all-guides.com RÈGLES DE SÉCURITÉ GÉNÉRALES  Pour le transport dans un véhicule, laisser le moteur refroidir,  Mélanger et conserver le carburant dans un bidon ou jerrican vider le réservoir de carburant. et arrimer l’outil. approuvé...
  • Page 24 All manuals and user guides at all-guides.com SYMbOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMbOLE SIGNAL SIGNIFICATION Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, DANGER : aura pour conséquences des blessures graves ou mortelles.

  • Page 25: Caractéristiques

    All manuals and user guides at all-guides.com CARACTÉRISTIQUES FICHE TECHNIQUE Poids - (sans carburant) ............................. 5,9 kg (13 lb) Largeur de coupe avec ligne ..........................457 mm (18 po) Largeur de coupe avec lame ..........................203 mm (8 po) Cylindrée ..................................26 cc Diamètre de coupe ........................

  • Page 26: Installation Du Bloc-Moteur Sur L'accessoire

    All manuals and user guides at all-guides.com ASSEMbLAGE  Placer le collier inférieur de la poignée en J sur l’arbre INSTALLATION DU bLOC-MOTEUR SUR d’entraînement, tel qu’illustré. Insérer l’ergot situé sur le L’ACCESSOIRE collier supérieur de la poignée en J dans la fente du collier Voir la figure 3 inférieur de la poignée en J.

  • Page 27: Conversion De Taille-Bordures En Débroussailleuse

    All manuals and user guides at all-guides.com ASSEMbLAGE  Retirer le boulon de lame en le tournant vers la droite. CONVERSION DE TAILLE-bORDURES EN  Retirer la rondelle bombée et la lame. DÉbROUSSAILLEUSE  Retirer la rondelle à collerette de l’arbre moteur et la Pour convertir l’outil de taille-bordures en débroussailleuse, conserver en vue de l’installation de la tête de coupe à...

  • Page 28: Utilisation

    All manuals and user guides at all-guides.com UTILISATION LUbRIFIANT 2 TEMPS DE HAUTE QUALITÉ AVERTISSEMENT : ESSENCE LUbRIFIANT Ne pas laisser la familiarité avec le produit faire oublier la prudence. Ne pas oublier qu’une fraction de seconde 3,8 litre [1,0 gal (US)] 76 ml (2,6 oz) d’inattention peut entraîner des blessures graves.

  • Page 29: Démarrage Et Arrêt

    All manuals and user guides at all-guides.com UTILISATION DÉMARRAGE ET ARRÊT AVERTISSEMENT : Voir les figures 12 à 14. Pour le démarrage, la débroussailleuse doit être posé sur un Toujours tenir l’outil à sa droite. L’utilisation à gauche sol nu et plat. exposerait l’utilisateur aux surfaces chaudes, créant ainsi Démarrage du moteur froid : des risques de brûlures.

  • Page 30: Utilisation Du Taille-Bordures

    All manuals and user guides at all-guides.com UTILISATION TECHNIQUES DE COUPE - LAME AVANCE DE LA LIGNE DE COUPE (TÊTE À Voir la figure 16. LIGNE DE COUPE DE REEL EASY) L’avance de la ligne est obtenue en tapant la tête de coupe sur AVERTISSEMENT : le gazon, le moteur tournant à...

  • Page 31: Entretien Général

    All manuals and user guides at all-guides.com ENTRETIEN Pour retirer la retenue de bobine : AVERTISSEMENT :  Retirer la bobine vide de la tête de coupe. Utiliser exclusivement des pièces d’origine pour les réparations. NOTE : Il n’est pas nécessaire de retirer le logement de L’usage de toute autre pièce pourrait créer une situation la tête de coupe de l’arbre d’entraînement.

  • Page 32: Réglage Du Ralenti

    La bougie d’allumage de ce moteur peut être remplacée par l’utiliser tant que les réparations n’ont pas été effectuées. une bougie de rechange de marque Ryobi ou Champion RCJ6Y. L’écartement d’électrode doit être fixé à 0,63 mm (0,025 po). La AVERTISSEMENT : bougie doit être remplacée annuellement par une bougie identique.

  • Page 33: Ce Produit A Été Équipé En Usine D'un Convertisseur Catalytique

    DE LA LOI FÉDÉRALE. NOUS APPELER D’ABORD Pour toute question concernant l’utilisation ou l’entretien utiliser ce produit , appeler le service d’assistance téléphonique Ryobi ® Le produit à été entièrement testé avant expédition pour assurer la complète satisfaction de l’utilisateur.

  • Page 34: Dépannage

    All manuals and user guides at all-guides.com DÉPANNAGE SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PRObLÈME, CONTACTER LE CENTRE DE RÉPARATIONS AGRÉÉ. PRObLÈME CAUSE POSSIbLE SOLUTION Le moteur ne démarre pas 1. Pas d’étincelle. 1. Nettoyer ou remplacer la bougie. Régler l’écartement de l’électrode.

  • Page 35: Énoncé De La Garantie Limitée

    Le produit, y compris toutes les pièces défectueuses devront AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE être retournés à un centre de réparations Ryobi agréé, avant SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU expiration de la période de garantie. Les frais d’expédition AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES...
  • Page 36 échéance de remplacement, et elle moment de la vente de façon à être conformes aux réglementations sur l’antipollution sera réparée ou remplacée gratuitement dans un centre de réparations agréé RYOBI ®...

  • Page 37: Reglas De Seguridad Generales

    All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD GENERALES  No use esta unidad cuando se encuentre fatigado, ADVERTENCIA: enfermo, molesto o bajo los efectos del alcohol, drogas o medicamentos. Lea y comprenda todas las instrucciones. El incumplimiento ...

  • Page 38: Reglas De Seguridad Específicas

    All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD GENERALES  Póngase equipo de protección y observe todas las combustible antes de encender el motor.Afloje lentamente instrucciones de seguridad. Para los productos equipados la tapa del tanque de combustible después de apagarse el de embrague, asegúrese de que el accesorio de corte deje motor.
  • Page 39 All manuals and user guides at all-guides.com SyMboLES Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SÍMboLo SEÑAL SIGNIFICADo Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte PELIGRo: o lesiones serias.

  • Page 40: Características

    All manuals and user guides at all-guides.com CARACTERÍSTICAS ESPECIFICACIoNES DEL PRoDUCTo Peso (sin combustible) ..............................5,9 kg (13 lb.) Anchura del corte del hilo ............................457 mm (18 pulg.) Anchura del corte de la cuchilla ..........................203 mm (8 pulg.) Cilindrada del motor ................................. 26 cc (0.095 in.) Diámetro del hilo ..........................
  • Page 41 All manuals and user guides at all-guides.com ARMADo INSTALACIÓN DEL CAbEzAL MoToR EN EL  Coloque la mordaza inferior del mango en “J” en el eje de impulsión como se muestra. Introduzca la orejeta ubicada ADITAMENTo en la mordaza superior del mango en “J” dentro de la ranura Vea la figura 3.
  • Page 42 All manuals and user guides at all-guides.com ARMADo CoNVERSIÓN DE RECoRTADoRA DE hILo A  Retire el tuerca de la hoja al girar horario. DESbRozADoRA  Retire la arandela cóncava y la cuchilla.  Retire del eje del cabezal de engranajes la arandela de brida Para convertir la herramienta, de recortadora de hilo a y consérvela para la instalación del cabezal de la recortadora.
  • Page 43 All manuals and user guides at all-guides.com FUNCIoNAMIENTo No use lubricante de uso automotor ni lubricante para motores fuera de borda de 2 tiempos. ADVERTENCIA: Do not allow familiarity with this product to make you LUbRICANTE DE ALTA CALIDAD PARA careless.

  • Page 44: Arranque Y Apagado

    All manuals and user guides at all-guides.com FUNCIoNAMIENTo ARRANQUE y APAGADo ADVERTENCIA: Vea las figuras 12 a 14. Para el arranque debe colocarse la desbrozadora en una Siempre coloque la unidad al lado derecho de usted. Si se superficie plana y despejada. utiliza la unidad colocándola en el lado izquierdo del cuerpo, el usuario expone éste a superficies calientes, lo cual puede Para arrancar con el motor frío:...
  • Page 45 All manuals and user guides at all-guides.com FUNCIoNAMIENTo TÉCNICA DE CoRTE - CoN CUChILLA PARA AVANzAR EL hILo DE CoRTE (CAbEzAL Vea la figura 16. DEL hILo DE REEL EASy) El avance del hilo se controla golpeando levemente el cabezal ADVERTENCIA: del hilo contra el pasto mientras el motor funciona a la máxima Debe tenerse un cuidado extremo para asegurarse de...

  • Page 46: Mantenimiento General

    All manuals and user guides at all-guides.com MANTENIMIENTo NoTA: No es necesario quitar el alojamiento del cabezal ADVERTENCIA: del hilo del eje de impulsión.  Inserte el nuevo carrete en el cabezal del hilo. Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas.
  • Page 47 La bujía de este motor se puede cambiar por una bujía Si el accesorio del corte aún se mueve al estar el motor accesoria Ryobi o por una Champion RCJ6Y. Fije la una en marcha lenta, contacte a un representante de servicio separación interelectródica de 0,63 mm (0,025 pulg.).
  • Page 48 LEGISLACIÓN FEDERAL. LLÁMENOS PRIMERO Si tiene preguntas sobre el funcionamiento o el mantenimiento este producto,llame al teléfono de atención al consumidor de Ryobi ® La producto ha sido probada enteramente antes de embarcarse para ase- gurar la satisfacción del consumidor.

  • Page 49: Solución De Problemas

    All manuals and user guides at all-guides.com SoLUCIÓN DE PRobLEMAS SI CoN ESTAS SoLUCIoNES No SE RESUELVE EL PRobLEMA, CoMUNÍQUESE CoN EL CoNCESIoNARIo DE SERVICIo AUToRIzADo DE SU PREFERENCIA. PRobLEMA CAUSA PoSIbLE SoLUCIÓN El motor no arranca 1. No hay chispa. 1.
  • Page 50 EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN reparado o reemplazado por un centro de servicio autorizado TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO de herramientas para uso en el exterior de la marca RYOBI ® DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE sin cargo alguno al comprador por concepto de piezas y mano TRES AÑOS O TREINTA DÍAS.
  • Page 51 Todo durante los primeros tres años de uso del motor a partir de la fecha de venta al comprador trabajo de diagnóstico que se realice en un Centro de Servicio Autorizado de RYOBI ®...

  • Page 52: Proposition 65 De La Californie

    • NÚMerO De MODeLO ____________NÚMerO De serie ___________________ • cóMO OBTENER PIEzAS DE REPUESTO: RYOBI is a registered trademark of Ryobi Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la Limited and is used pursuant to a license dirección www.ryobitools.com o llamando al 1-800-860-4050.
