Toro Multi Pro 1750 Manuel De L'utilisateur page 19

de pulvérisation et interdire ainsi toute modification
accidentelle du débit. Tournez la clé dans le sens
horaire à la position de
commutateur de débit de pulvérisation.
Commandes de levage des
sections de rampe
Les commandes de levage des sections de rampe
sont situées sur le panneau de commande et
permettent de lever les sections de rampe extérieures.
Compteur horaire
Le compteur horaire indique le nombre total d'heures
de fonctionnement du moteur. Ce nombre est affiché
sur le premier écran de l'InfoCenter. Le compteur
horaire se déclenche chaque fois que la clé de contact
est tournée à la position C
Emplacements des commandes
du traceur à mousse (option)
Si vous installez le kit traceur à mousse, vous devrez
ajouter les commandes correspondantes sur le
panneau de commande. Le pulvérisateur est muni
d'obturateurs en plastique à ces emplacements.
Régulateur de débit
Le régulateur est situé derrière la cuve
permet de réguler le volume de liquide acheminé vers
les sections ou le retour de débit vers la cuve.

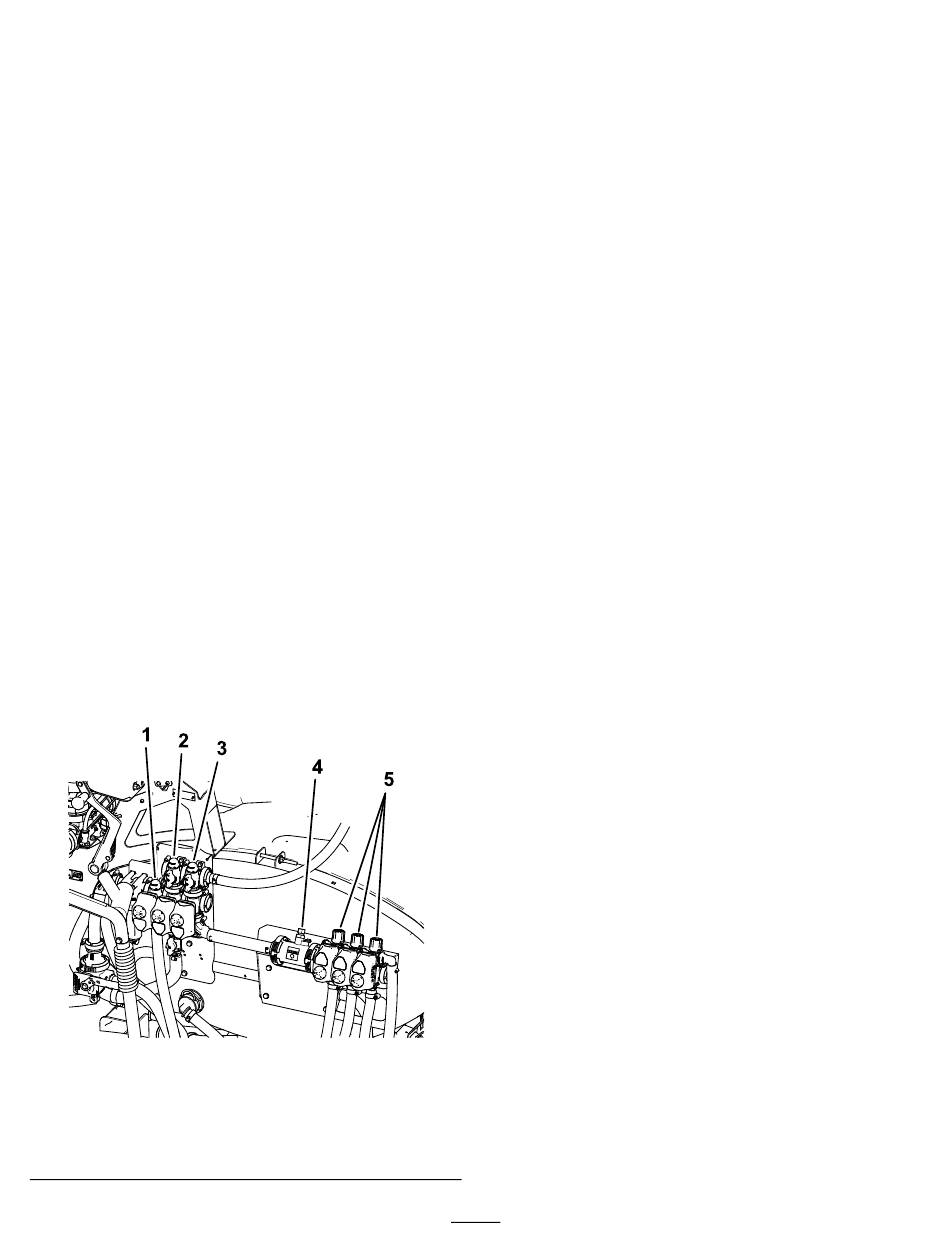

Figure 10
1. Régulateur de débit
2. Vanne d'agitation
3. Vanne principale des
sections
pour activer le
DÉBLOCAGE
.
ONTACT
(Figure
4. Débitmètre
5. Vannes de sections
Vanne principale des sections
La vanne principale des sections
débit vers le débitmètre et les vannes des sections.
Débitmètre
Le débitmètre mesure le débit de liquide qui sera
utilisé par le système InfoCenter
Vannes de dérivation de section
Ces vannes activent ou désactivent les sections
droite, centrale et gauche
Vanne de coupure de dérivation
de section
La vanne de coupure de dérivation de section redirige
le liquide d'une section vers la cuve lorsque vous
désactivez la section concernée. Vous pouvez
réglez la dérivation de section de sorte à maintenir
une pression constante quel que soit le nombre de
sections en service. Voir
dérivation de sections (page
Vanne d'agitation
Cette vanne est située à l'arrière de la cuve
10). Lorsque l'agitation est activée, le liquide passe
par les buses d'agitation dans la cuve. Lorsque
10) et
l'agitation est désactivée, le liquide passe par
l'aspiration de la pompe.
Manomètre
Le manomètre est situé sur le panneau de commande
(Figure 7). Il indique la pression du liquide dans le
système en bar et en psi.
Écran à cristaux liquides (LCD) de
l'InfoCenter
L'écran LCD de l'InfoCenter affiche des données
concernant la machine et la batterie, telles que la
charge actuelle de la batterie, la vitesse, des données
de diagnostic, etc.
Pour plus de renseignements, voir le Guide de logiciel
du Multi Pro 1750.
g204247
Vanne d'étranglement d'agitation
La vanne d'étranglement d'agitation permet de réduire
le débit disponible dans le circuit d'agitation. Elle
fournit un débit additionnel pour les sections.
19
(Figure 10) régule le
(Figure 10).
(Figure 10).
Réglage des vannes de
30).
(Figure 7).
(Figure
