Démontage
Voir également les chapitres 4.2 Consignes Générales, 4.3 Joints toriques et joints à lèvre,
4.4 Arrêt et 4.5 Couple de serrage pour écrous et vis.
4.6.1

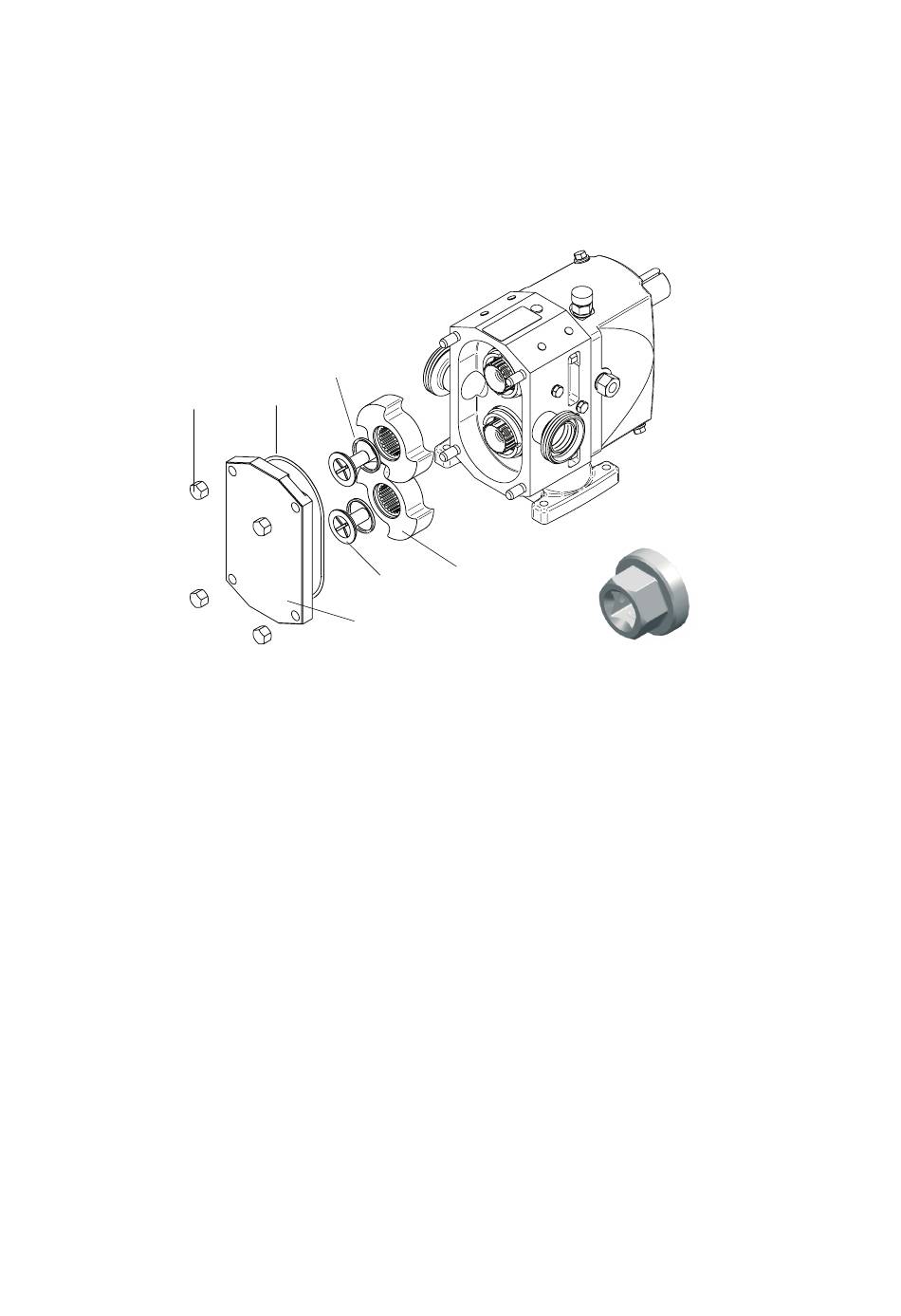

Démontage du couvercle avant et du rotor
Lorsqu'on enlève le couvercle avant, ne pas oublier qu'il peut y avoir du liquide dans le corps de
pompe (0030) .
0450
1.
Enlever les écrous borgnes (0450).
2.
Des encoches diagonalement opposées sont usinées dans le couvercle pour faciliter sa dépose
en prenant appui sur le corps de pompe, à l'aide d'un tournevis par exemple. Vérifier le joint
torique (0801).
3.
Bloquer les rotors au moyen d'un bloc en matériau tendre entre les rotors.
4.
Dévisser les vis de blocage (0250) dans le sens anti-horaire en utilisant l'outil pour vis de
blocage livré avec la pompe.
5.
Retirer les joints toriques de la vis de blocage (0800).
6.
Retirer les rotors (0020).
7.
Retirer le deuxième rotor de la même façon.
42
0800
0801
0250
0030
0020
Outil de blocage
A.0500.303 – IM-TW/16.00 FR (06/2019)
