8.0 Garniture mécanique double
8.1
Informations générales
Information sur l'étanchéité
•

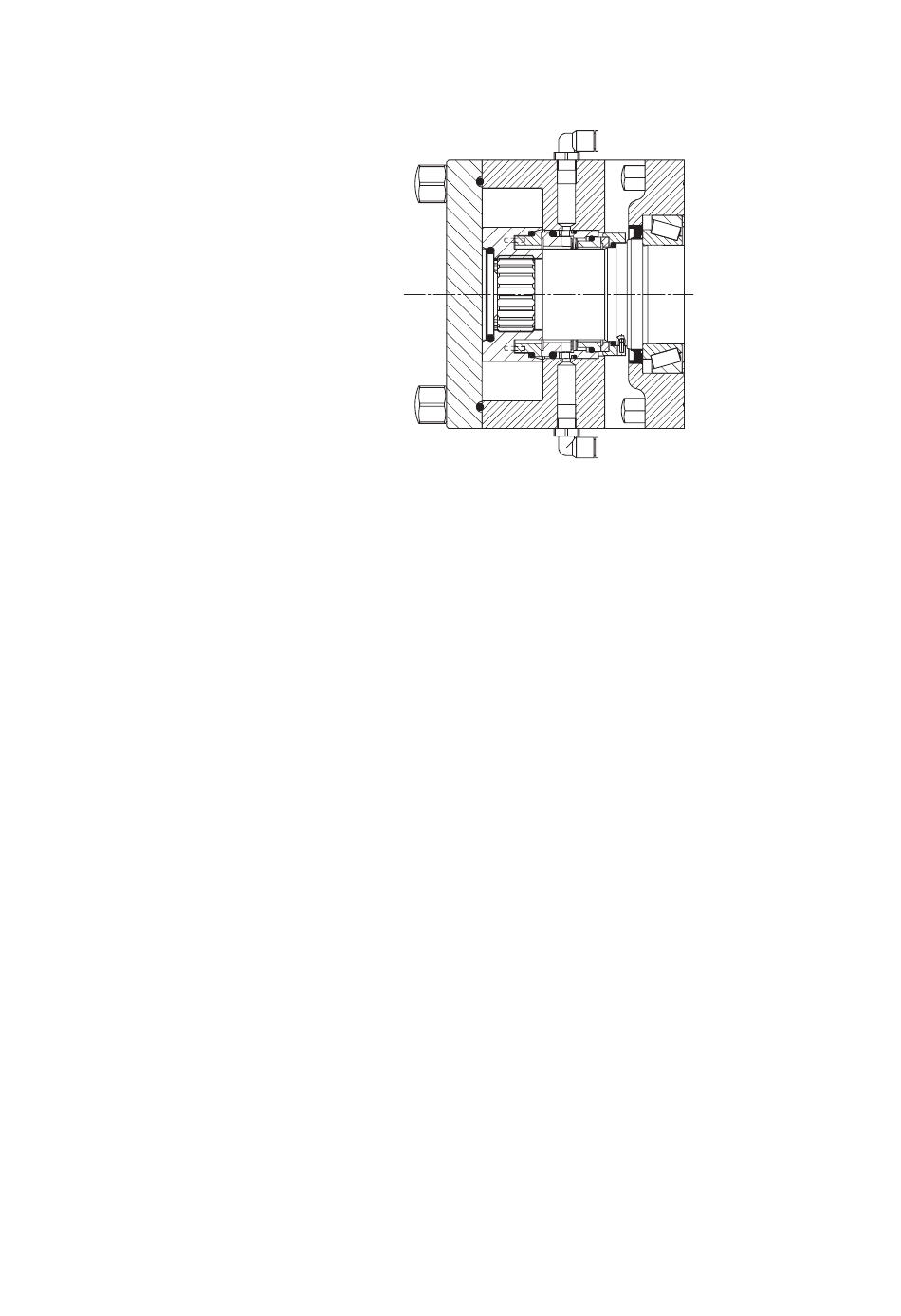

Garniture mécanique compensée de conception hygiénique.
•
Le grain fixe et son ressort taré sont montés dans le corps de pompe.
•
Le grain tournant interne est intégré au rotor et verrouillé au moyen de pions de centrage dans
une encoche – Le grain tournant externe est fixé et verrouillé sur l'axe.
•
Compatible dans les deux sens de rotation.
•
Les petites faces de la garniture préviennent la solidification du produit entre les faces.
•
Les faces coulissantes sont montées de façon souple dans des joints toriques.
•
Les faces de la garniture sont disponibles en deux combinaisons différentes de matériaux.
•
Le ressort est protégé du milieu pompé (mais il peut être rincé).
•
Rinçage sous pression possible.
Données techniques
Matériaux :
Matériaux des
joints toriques :
Température :
Pression maximale :
Pression de test
hydrostatique :
Pression maximale du
produit de rinçage :
Garniture sous pression : La pression du produit de rinçage doit être supérieure de 0,5 bar à la
Garniture sans pression : La pression est inférieure ou égale à la pression dans la pompe
* Kalrez est une marque déposée de DuPont Performance Elastomers.
A.0500.303 – IM-TW/15.00 FR (10/2011)
Garniture mécanique double
D W2: C ôté produit :
Côté extérieur : SiC (Q1) - Carbone (B)
DB2: C ôté produit :
Côté extérieur : SiC (Q1) - Carbone (B)
FPM au fluorocarbure
F PM-FDA (V1 c'est-à-dire certifiés pour la qualité alimantaire)
EPDM (E)
EPDM-FDA (E1 c'est-à-dire certifiés pour la qualité alimantaire)
Perfluor Chemraz
* Perfluor Kalrez
EPDM-FDA, USP Classe VI, 3-A, AFO
FPM-FDA, USP Classe VI, 3-A, AFO
Perfluor-FDA, USP Classe VI, 3-A, AFO
200°C ou jusqu'à la température limite de la pompe
1 6 bars ou jusqu'à la limite de pression de fonctionnement de la
pompe
25 bars (pour la garniture mécanique)
16 bars
pression différentielle dans la pompe
SiC (Q1) - SiC (Q1)
SiC (Q1) - Carbone (B)
(C)
®
(K)
®
