5.
Régler l'épaisseur de la cale en enlevant le nombre nécessaire de couches de 0,025 mm
(colorées).
6.
Retirer les vis de rotor des deux arbres et enlever les rotors.
7.
Retirer les vis (0510).
8.
Visser deux vis dans la bride du porte-roulement
pour la faire reculer d'environ 2 mm par rapport au
corps de pompe.
9.
Retirer les 2 vis.
10. Placer la cale d'épaisseur entre la bride du porte-
roulement et le corps de pompe.
11. Serrer le porte-roulement avec les vis (0510).
12. Placer les rotors sur les arbres, les serrer avec
les vis de rotors de la même façon que décrite
ci-dessus et vérifier le jeu axial entre le rotor et le
couvercle de la pompe.
4.7.5

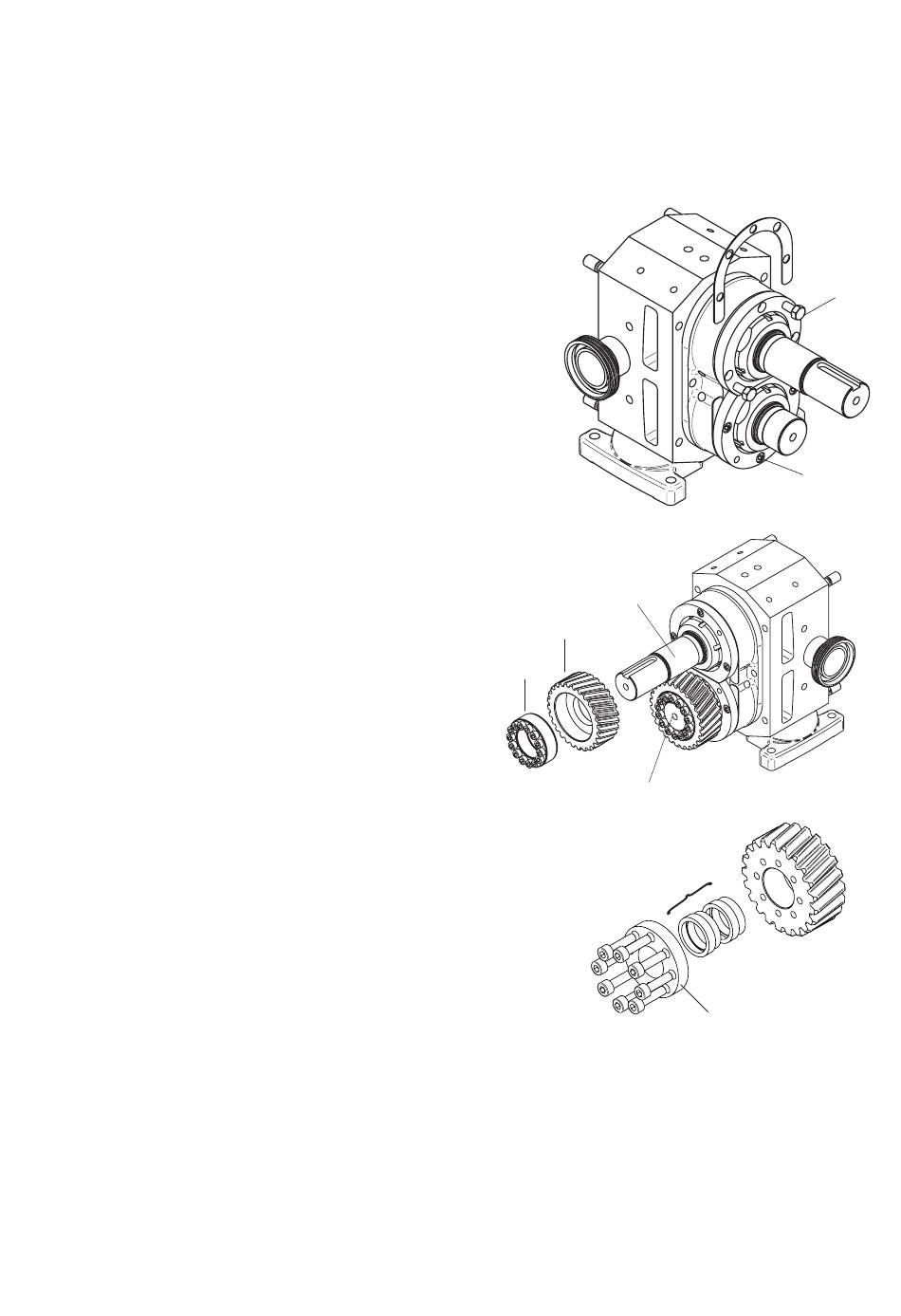

Montage des pignons
1.
Placer le pignon (0190) avec la bague de serrage
(0652) (éléments de blocage (0651) pour la TW1)
sur l'arbre mené (0051).
2.
TW1
Vérifier la propreté des éléments de
serrage, les lubrifier avec de l'huile propre et les
mettre en place.
3.
Placer le pignon (0190) avec la bague de serrage
(0652) (éléments de serrage (0651) pour
TW1) sur l'arbre menant (0050). Utiliser la clé
dynamométrique pour serrer les vis sur l'arbre mené
au couple spécifié en respectant l'ordre de serrage
indiqué ci-dessous.
4.
Vérifier que les arbres tournent librement sans
point dur. Le jeu dans les engrenages ne doit pas
dépasser 0,05 mm.
5.
Si les engrenages ne fonctionnement pas
correctement, réajuster les engrenages.
52
0050
0190
0652
0051
0651
