Principe de fonctionnement
L'action de pompage de la TopWing est obtenue par la contre-rotation de deux rotors dans le corps
de pompe. Les rotors sont montés sur des arbres eux mêmes montés sur des roulements à rouleaux
coniques, intégrés dans le corps de pompe. Le deuxième arbre est entraîné par l'arbre menant au
moyen d'un jeu de pignons de synchronisation montés sur leur arbre avec des bagues de fixation
réglables. Les rotors sont synchronisés de façon à ce qu'ils puissent tourner sans entrer en contact
l'un avec l'autre.

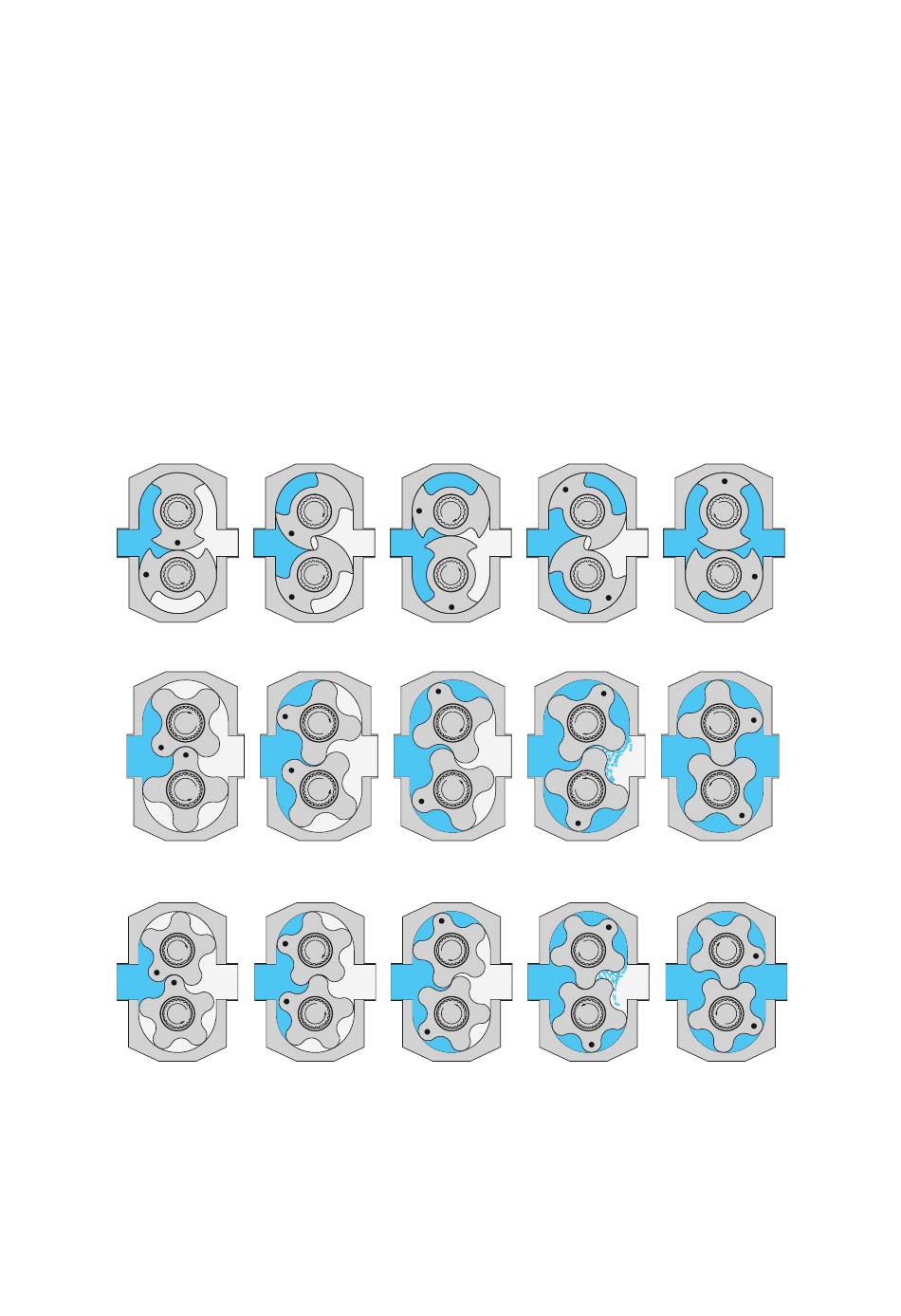

Au fur et à mesure que les rotors s'éloignent l'un de l'autre, le volume entre eux augmente,
engendrant une dépression qui provoque l'aspiration du fluide dans le corps de pompe (voir fig. a).
Le fluide est véhiculé dans le corps de pompe par les rotors (voir fig. b, c) jusqu'à l'orifice de
refoulement de la pompe (voir fig. d). Au fur et à mesure que les lobes tournent l'un vers l'autre, le
volume entre eux diminue, entraînant une augmentation de pression au refoulement. Ceci provoque
l'expulsion du fluide hors du corps de pompe (voir fig. e).
Se reporter à la section 1.8 pour les pièces standard de pompe.
