6. Installation & maintenance des réducteurs vis sans fin
6.1 Dépose, usinage et remplacement de la douille d'accouplement.
Les réducteurs IW12 à IW16 ont une sortie usinée directement comme spécifié dans la commande. Toutes

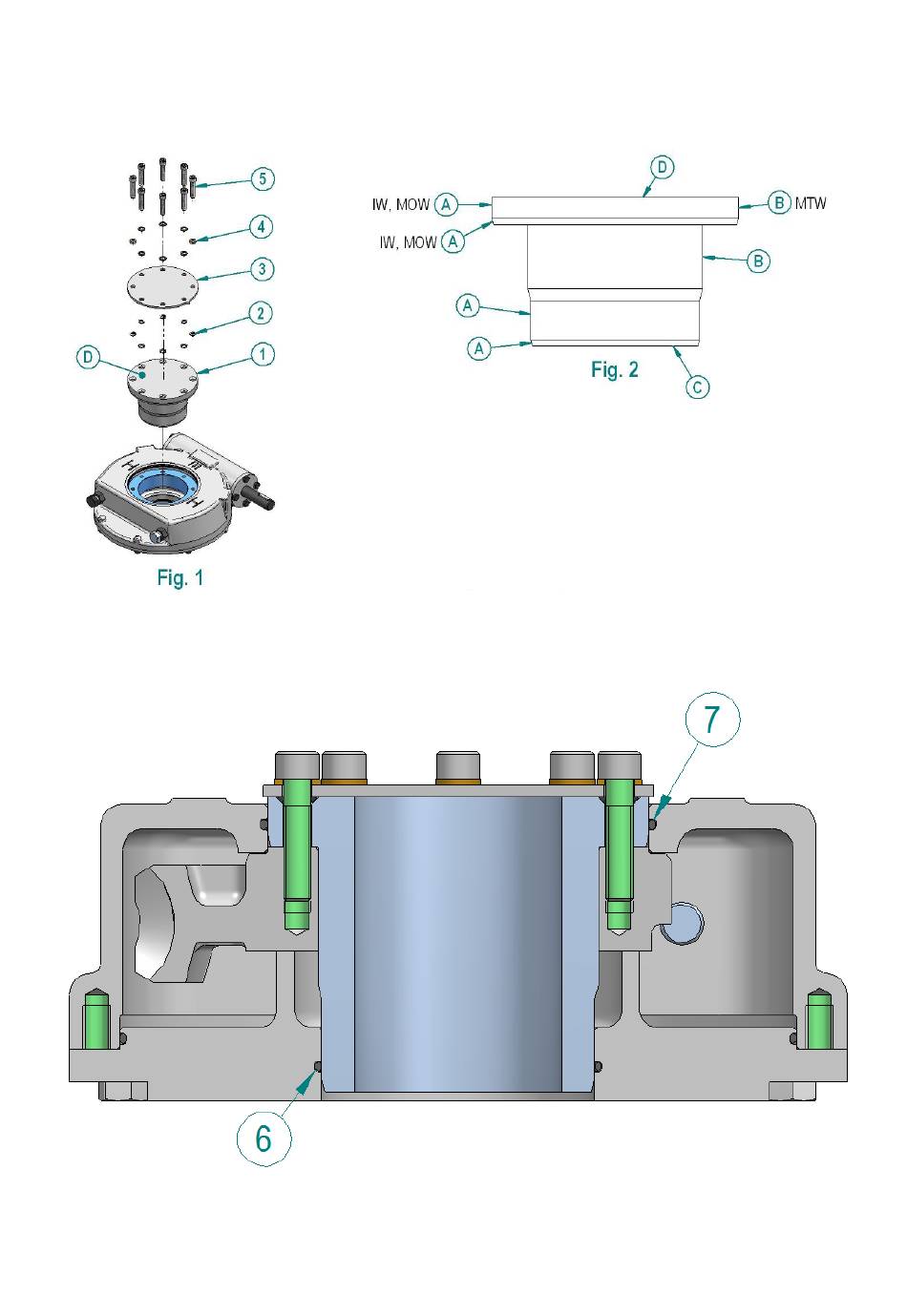

les autres combinaisons de réducteurs vis sans fin ont des douilles détachables. (1) (Voir Fig. 1).
Sauf demande expresse au moment de la commande, la douille d'accouplement sera fournie brute et doit
être usinée en fonction de la tige de vanne.
On peut enlever facilement la douille du haut du réducteur en enlevant d'abord les vis de fixation de la
douille (5) Les vis sont crantées sous leurs têtes ou équipées des rondelles éventail (4) ensuite enlevez la
plaque indicatrice/couverture (3).
PUB027-027-01_0816
RG-INSTALL-008
Date 09/08/2016
Vis de
Retaining
fixation
Screws
Serrated
Rondelles
Washers
évantail
Indicator cover
Plaque indicatrice
Bagues d'étanchéité
O-rings
Douille
Output Sleeve
d'accouplement
Notes Importantes pour la Fig.2:
A: Les surfaces marquées 'A' sont des côtés d'étanchéité et il ne
faut pas les endommager.
B: On peut utiliser la surface marquée 'B' pour fixer la douille sur un
mandrin pour l'usinage.
C: Pour enlever la douille du réducteur, une force peut devoir être
appliquée au côté marqué 'C' de la douille d'accouplement.
D: En installant la plaque indicatrice, on recommande d'appliquer le
mastic silicone au côté marqué 'D'.
