Rondelle d'effort
Roulement à aiguille
Rondelle d'effort
Douille d'accouplement
Rondelle d'effort
Roulement à aiguille
Rondelle d'effort
Bague de Centrage
Bride de vanne
1) Mettez la douille d'accouplement usinée (14), les paliers de butée (12 & 13) et la bague de centrage
(15) sur l'axe de vanne suivant les indications du Fig.7. Les roulements devraient être graissés avec
la graisse appropriée. Graissez la douille d'accouplement et la tige/l'axe de vanne
bague de centrage a un joint torique interne et externe qui devrait également être graissé. Voir point
2 pour plus d'instructions.
Réducteurs IB14 et IS14, IS16, et IS18-IS21
Pour réducteurs avec roulements à rouleaux cylindriques ou réducteurs IB14 et IS14, IS16, et IS18-IS21
nous vous recommandons d'abord de monter l'ensemble douille d'accouplement usinée + roulements sur la
tige de vanne, et après poser la combinaison actionneur-réducteur pour positionner l'ensemble avec la
douille d'accouplement. Voir Fig. 9 pour les informations concernant l'assemblage.
Installez comme suit; bague de centrage, rondelle de boîte (le diamètre extérieur le plus grand),
1)
roulement, rondelle de tige (le diamètre extérieur le plus petit), douille d'accouplement, rondelle de
tige (le diamètre extérieur le plus petit), roulement, puis enfin la rondelle de boîte (le diamètre
extérieur le plus grand) sur la tige de vanne comme montré dans Fig.9 au-dessous. Les côtés de
rondelle qui sont chanfreinés ou qui ont des marques DOIVENT faire face à l'écart des roulements
afin de réduire l'usure sur le roulement. Il faut lubrifier les roulements avec la graisse appropriée.
Lubrifiez la douille d'accouplement et la tige de vanne. Notez que la bague de centrage a un joint
torique interne et externe qui devrait également être graissé. Voir point 2 pour plus d'instructions.
PUB027-027-01_0816
RG-INSTALL-008
Date 09/08/2016

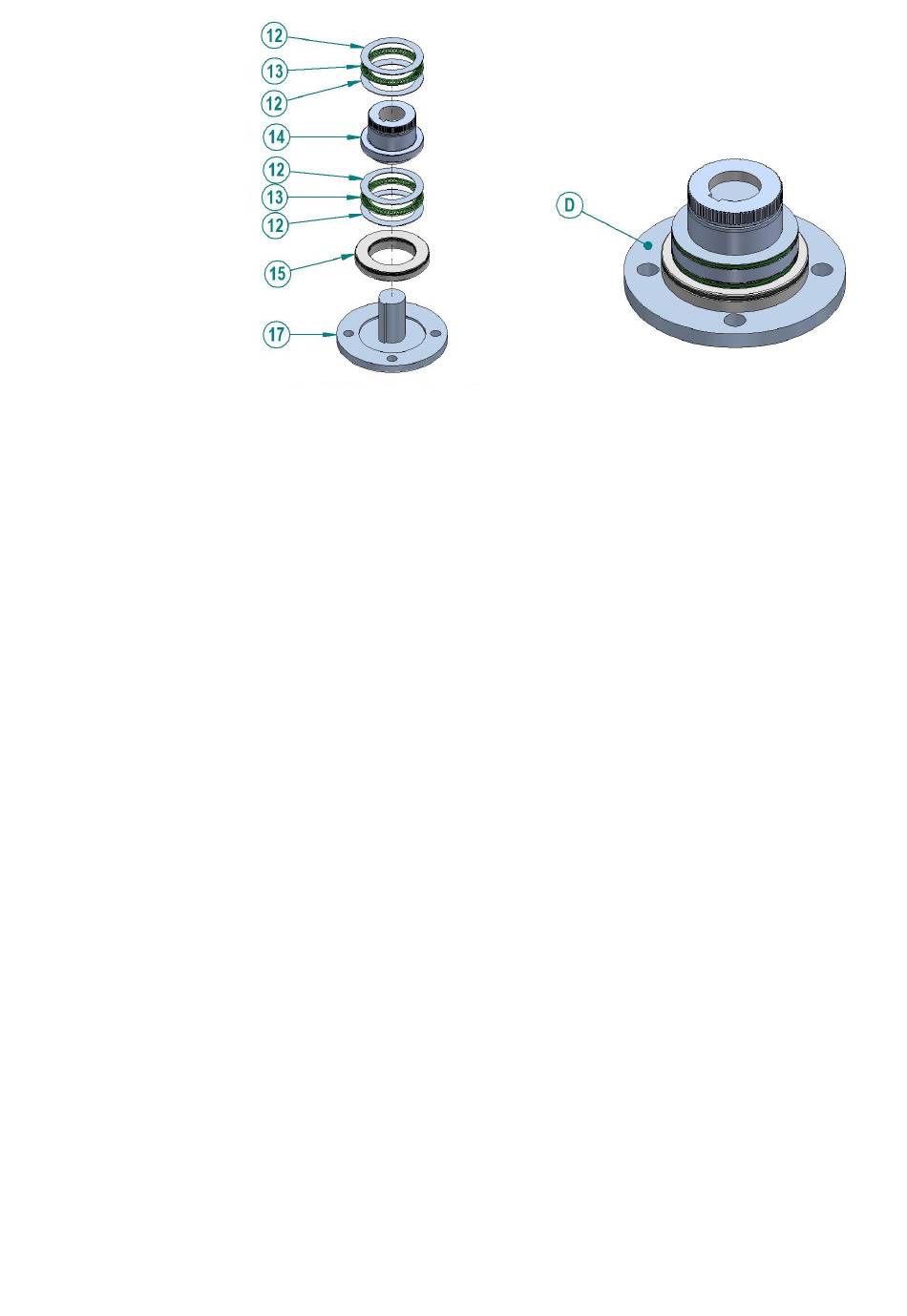

Fig.7 Montage tige de vanne
Fig.8 Tige de vanne assemblée
.
Notez que la
Page 10 de 13
