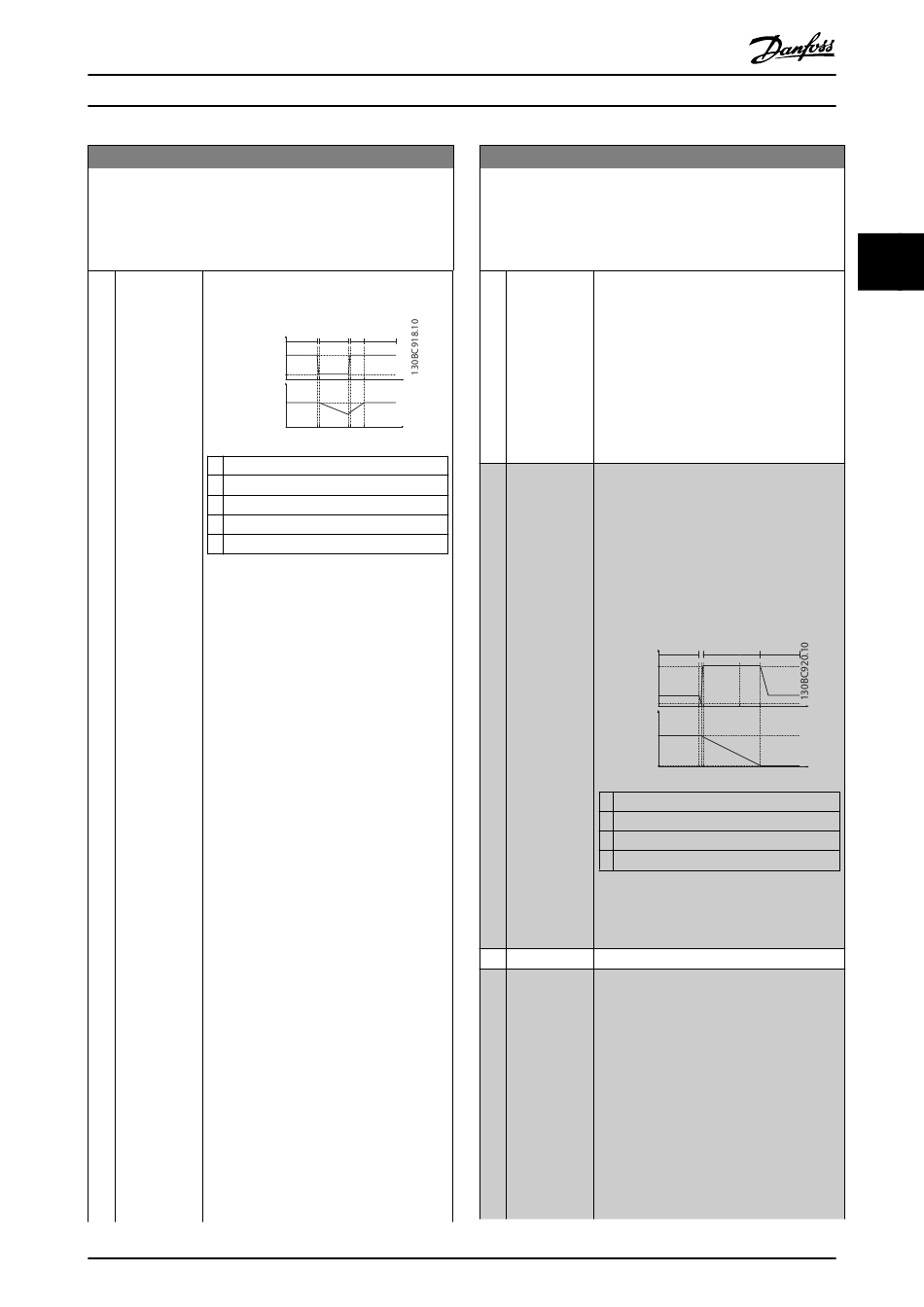

Description des paramètres
14-10 Panne secteur
Les options [1] Décélération ctrlée, [2] Décél. ctrlée&alarme, [5]
Sauv. cinétiq&alarm, [7] Kin. back-up, trip w recovery sont inactives
lorsque l'option [2] Couple est sélectionnée au
paramétre 1-00 Mode Config..
Option: Fonction:
contrôlée de plusieurs secondes, ce qui suffit
souvent au rétablissement du secteur.
U
DC
14-11*1.35
n [RPM]
A Fonction. normal
B Panne secteur
C Sauvegarde cinétique
D Secteur rétabli
E Fonctionnement normal : rampe
Illustration 3.58 Sauvegarde cinétique
Le niveau CC pendant [4] Sauvegarde
cinétique est égal à paramétre 14-11 Mains
Fault Voltage Level x 1,35.
Si le secteur n'est pas rétabli, U
maintenue aussi longtemps que possible par
une décélération jusqu'à 0 tr/min.
Finalement, le variateur de fréquence passe
en roue libre.
Si le secteur est rétabli pendant la
sauvegarde cinétique, U
de paramétre 14-11 Mains Fault Voltage Level
x 1,35. Ceci se détecte de l'une des façons
suivantes.
•
Si U
Fault Voltage Level x 1,35 x 1,05.
•
Si la vitesse est supérieure à la
référence. Ceci est pertinent si le
secteur est rétabli à un niveau
inférieur au précédent, p. ex.
paramétre 14-11 Mains Fault Voltage
Level x 1,35 x 1,02. Cela ne répond
pas au critère du premier point ; le
variateur de fréquence essaie alors
de réduire U
paramétre 14-11 Mains Fault Voltage
Level x 1,35 en augmentant la
vitesse. Ce n'est pas possible car le
secteur ne peut pas être abaissé.
•
En cas de fonctionnement
mécanique : le même mécanisme
MG33MO04
Guide de programmation
A B C D E A
[V]
U
DC
t [S]
Ref
t [S]
est
CC
passe au-dessus
CC
> paramétre 14-11 Mains
CC
à
CC
Danfoss A/S © 01/2018 Tous droits réservés.
14-10 Panne secteur
Les options [1] Décélération ctrlée, [2] Décél. ctrlée&alarme, [5]
Sauv. cinétiq&alarm, [7] Kin. back-up, trip w recovery sont inactives
lorsque l'option [2] Couple est sélectionnée au
paramétre 1-00 Mode Config..
Option: Fonction:
qu'au deuxième point, mais avec
l'inertie qui empêche la vitesse de
dépasser la vitesse de référence.
Cela fait passer le moteur en mode
moteur jusqu'à ce que la vitesse
dépasse la vitesse de référence et
la situation exposée dans le
deuxième point apparaît. Au lieu
d'attendre ce critère, le troisième
point est introduit.
[5] Sauv. La différence entre la sauvegarde cinétique
cinétiq&alarm avec ou sans arrêt est que la dernière
comporte toujours une décélération jusqu'à
0 tr/min, indépendamment du rétablis-
sement de l'alimentation secteur.
La fonction ne détecte pas le rétablissement
du secteur. C'est pourquoi le niveau sur le
circuit intermédiaire CC est relativement
élevé pendant la rampe de décélération.
U [V]
DC
790 V
U DC
14-11*1.35
n [RPM]
Ref
0
A Fonction. normal
B Panne secteur
C Sauvegarde cinétique
D Alarme
Illustration 3.59 Sauv. cinétiq&alarm
[6] Alarme
[7] Kin. back-up, Cette option est valide uniquement pour
trip w +
VVC . La sauvegarde cinétique avec récupé-
recovery
ration combine les fonctions de sauvegarde
cinétique et de sauvegarde cinétique avec
arrêt. Elle permet de sélectionner l'une ou
l'autre, selon la vitesse de récupération
définie au paramétre 14-15 Kin. Back-up Trip
Recovery Level. Si le secteur n'est pas rétabli,
le variateur de fréquence décélère jusqu'à 0
tr/min et s'arrête. Si le secteur est rétabli
alors que la sauvegarde cinétique est en
cours à une vitesse supérieure à la valeur du
paramétre 14-15 Kin. Back-up Trip Recovery
A B C D
t [S]
t [S]
