Description des paramètres
3.10 Paramètres : 9-** PROFIBUS
Se reporter au Guide de programmation de VLT
DP MCA 101 pour les descriptions des paramètres
PROFIBUS.
3.11 Paramètres : 10-** Bus réseau CAN
Se reporter au Manuel d'utilisation DeviceNet pour les
descriptions des paramètres DeviceNet.
3.12 Paramètres : 12-** Ethernet
Se reporter au Manuel d'utilisation VLT
pour les descriptions des paramètres Ethernet.
3.13 Paramètres : 13-** Logique avancée
Le contrôleur de logique avancé (SLC) est une séquence
d'actions définies par l'utilisateur (voir le
paramétre 13-52 Action contr. logique avancé) exécutées par
le SLC lorsque l'événement associé défini par l'utilisateur
(voir le paramétre 13-51 Événement contr. log avancé) est
évalué comme étant vrai par le SLC.
La condition d'un événement peut être un état particulier
ou le fait qu'une sortie provenant d'une règle logique ou
d'un opérande comparateur devienne VRAI (TRUE). Cela
entraîne une action associée comme illustré :

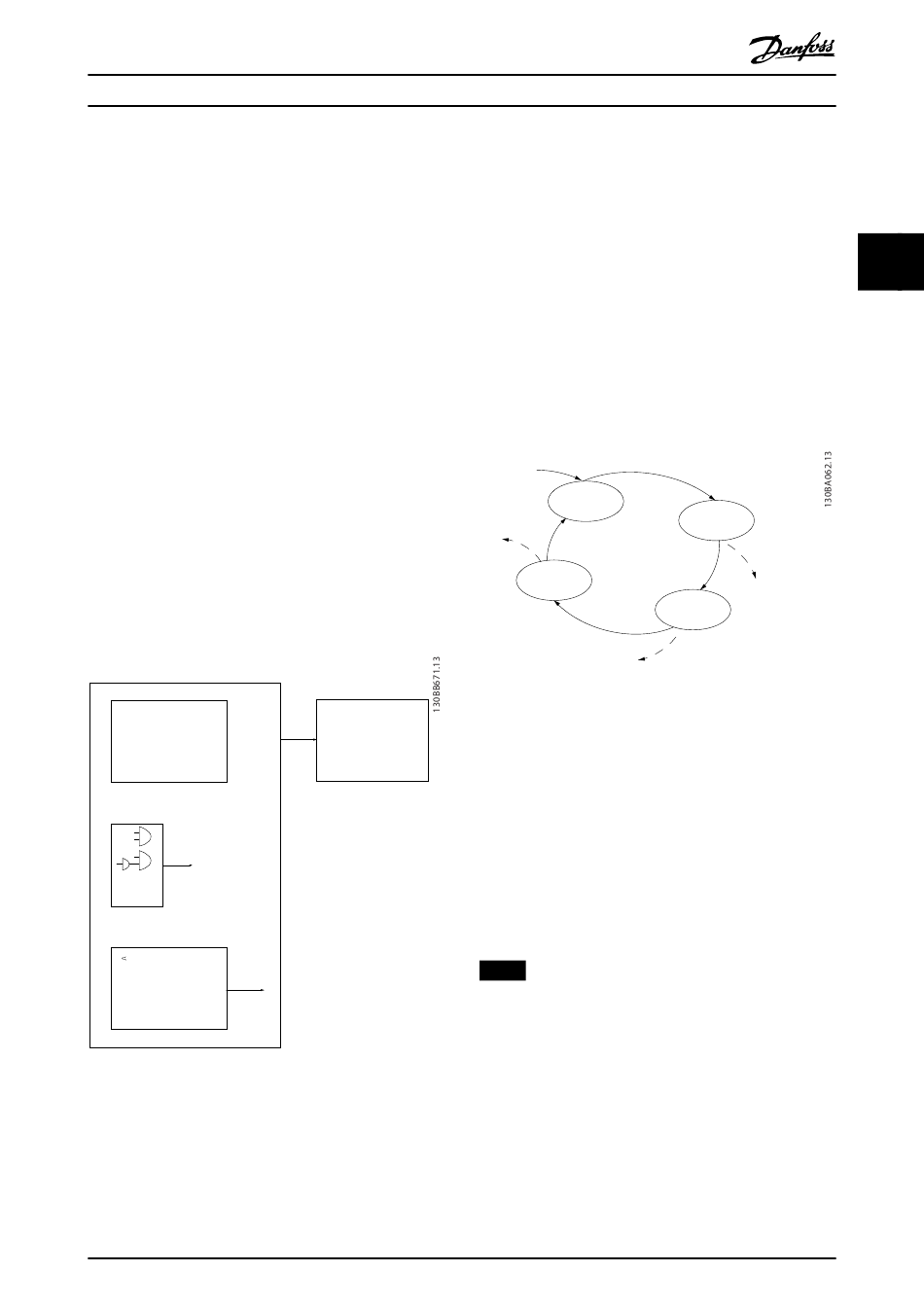

Par. 13-51
SL Controller Event
Running
Warning
Torque limit
Digital input X 30/2
. . .
Par. 13-43
Logic Rule Operator 2
. . .
. . .
Par. 13-11
Comparator Operator
=
TRUE longer than..
. . .
. . .
Illustration 3.52 Contrôleur logique avancé (SLC)
Les événements et actions sont numérotés et liés par
paires. Cela signifie que lorsque le premier événement est
satisfait (devient VRAI), la première action est exécutée.
Après cela, les conditions du deuxième événement sont
évaluées et si elles sont VRAI, la deuxième action est
MG33MO04
Guide de programmation
exécutée et ainsi de suite. Un seul événement est évalué à
chaque fois. Si un événement est évalué comme étant
®
PROFIBUS
FAUX, rien ne se passe (dans le SLC) pendant l'intervalle de
balayage en cours et aucun autre événement n'est évalué.
Cela signifie que lorsque le SLC démarre, il évalue le
premier événement (et uniquement le premier) à chaque
intervalle de balayage. Uniquement lorsque le premier
événement est évalué comme étant VRAI, le SLC exécute la
première action et commence l'évaluation du deuxième
événement. Il est possible de programmer de 1 à 20
événements et actions.
Lorsque le dernier événement/la dernière action a été
®
EtherNet/IP MCA 121
exécuté(e), la séquence recommence à partir du premier
événement/de la première action. L'Illustration 3.53 donne
un exemple avec trois événements/actions :
Événement
d'arrêt P13-02
Par. 13-52
SL Controller Action
Coast
Start timer
Démarrage et arrêt du SLC
Set Do X low
Select set-up 2 Le démarrage et l'arrêt du SLC s'effectuent par la sélection
. . .
de [1] Actif ou [0] Inactif au paramétre 13-00 SL Controller
Mode. Le SLC démarre toujours à l'état 0 (où il évalue
l'événement [0]). Le SLC démarre lorsque l'événement de
démarrage (défini au paramétre 13-01 Événement de
démarrage) est évalué comme étant VRAI (à condition que
[1] Actif soit sélectionné au paramétre 13-00 SL Controller
Mode). Le SLC s'arrête lorsque l'événement d'arrêt
(paramétre 13-02 Événement d'arrêt) est VRAI. Le
Paramétre 13-03 Reset SLC réinitialise tous les paramètres
SLC et démarre la programmation à partir de zéro.
AVIS!
Le SLC est actif uniquement en mode Auto On, et non
pas en mode Hand On.
3.13.1 13-0* Réglages SLC
Utiliser les réglages SLC pour activer, désactiver et
réinitialiser la séquence du contrôleur logique avancé. Les
fonctions logiques et les comparateurs fonctionnent
toujours en arrière-plan, ce qui permet un contrôle séparé
des entrées et sorties digitales.
Danfoss A/S © 01/2018 Tous droits réservés.
Événement de
démarrage P13-01
Etat 1
Événement 1/
Action 1
Etat 4
Événement 4/
Action 4
Illustration 3.53 Événements et actions
Etat 2
Événement 2/
Action 2
Événement
d'arrêt P13-02
Etat 3
Événement 3/
Action 3
Événement
d'arrêt P13-02
153
3 3
