Programmation
[Alarm Log]
Affiche une liste des cinq dernières alarmes (numérotées
2 2 de A1 à A5). Pour obtenir des détails supplémentaires au
sujet d'une alarme, utiliser les touches de navigation pour
se positionner sur le numéro de l'alarme, puis appuyer sur
[OK]. S'affichent alors des informations au sujet de l'état du
variateur de fréquence juste avant de passer en mode
alarme.
[Back]
Renvoie à l'étape ou au niveau précédent de la structure
de navigation.
[Cancel]
Annule la dernière modification ou commande tant que
l'affichage n'a pas été modifié.
[Info]
Fournit des informations au sujet d'une commande, d'un
paramètre ou d'une fonction dans n'importe quelle fenêtre
de visualisation. [Info] fournit des informations détaillées
dès que l'on a besoin d'aide.
Pour quitter le mode Info, appuyer sur la touche [Info],
[Back] ou [Cancel].

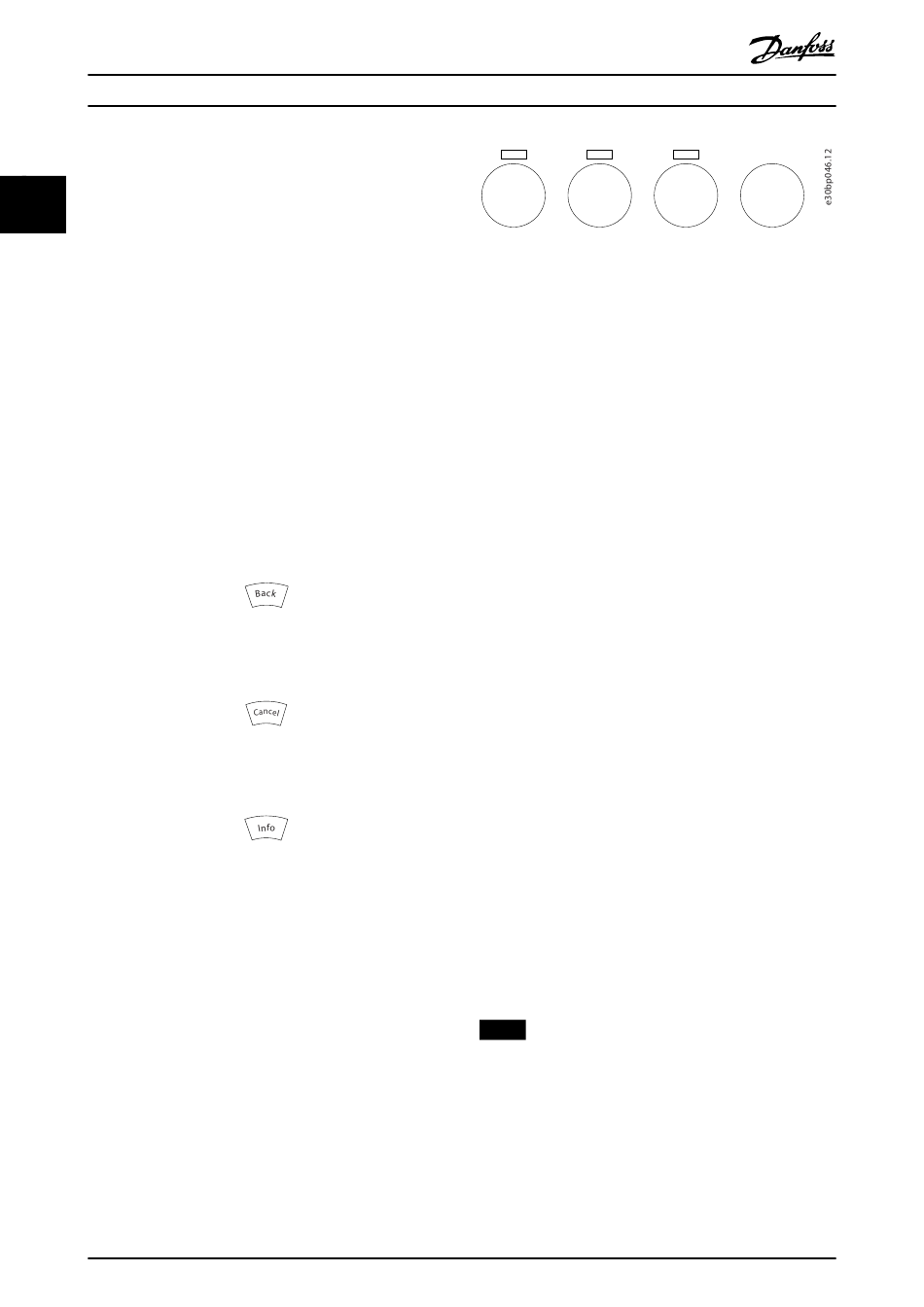

Illustration 2.5 Back
Illustration 2.6 Cancel
Illustration 2.7 Info
Touches de navigation
Utiliser ces 4 touches pour faire défiler les différentes
options disponibles dans le menu rapide, le menu principal
et le journal d'alarmes. Appuyer sur les touches pour
déplacer le curseur.
[OK]
Appuyer sur cette touche pour choisir un paramètre
indiqué par le curseur ou valider la modification d'un
paramètre.
Touches de commande locale
Les touches de commande locale se trouvent en bas du
LCP.
14
®
VLT AutomationDrive FC 301/302
Illustration 2.8 Touches de commande locale
[Hand On]
Permet de commander le variateur de fréquence via le LCP.
[Hand On] démarre aussi le moteur. Il est maintenant
possible d'introduire les données de vitesse du moteur à
l'aide des touches de navigation. La touche peut être
sélectionnée en tant que [1] Activé ou [0] Désactivé via le
paramétre 0-40 [Hand on] Key on LCP.
Les signaux d'arrêt externes activés à l'aide de signaux de
commande ou d'un bus de terrain annulent un ordre de
démarrage donné via le LCP.
Les signaux de commande suivants restent toujours actifs
lorsque [Hand On] est activé :
[Off]
Arrête le moteur connecté. La touche peut être
sélectionnée en tant que [1] Activé ou [0] Désactivé via le
paramétre 0-41 Touche [Off] sur LCP. Si aucune fonction
d'arrêt externe n'est sélectionnée et que la touche [Off] est
inactive, le moteur peut être arrêté en coupant l'alimen-
tation.
[Auto On]
Permet de contrôler le variateur de fréquence à partir des
bornes de commande et/ou de la communication série.
Lorsqu'un signal de démarrage est appliqué sur les bornes
de commande et/ou sur le bus, le variateur de fréquence
démarre. La touche peut être sélectionnée en tant que [1]
Activé ou [0] Désactivé via le paramétre 0-42 Touche [Auto
on] sur LCP.
AVIS!
Un signal HAND-OFF-AUTO actif via les entrées digitales
présente une priorité supérieure aux touches de
commande [Hand On] – [Auto On].
[Reset]
Est utilisé après une alarme (arrêt) pour réinitialiser le
variateur de fréquence. Cette touche peut être
sélectionnée en tant que [1] Activé ou [0] Désactivé via le
paramétre 0-43 Touche [Reset] sur LCP.
Danfoss A/S © 01/2018 Tous droits réservés.
Hand
Off
On
•
[Hand On] - [Off] - [Auto On].
•
Reset
•
Arrêt en roue libre, inverse.
•
Inversion.
•
Sélect.proc.bit 0-Sélect.proc.bit 1.
•
Ordre d'arrêt de la communication série.
•
Arrêt rapide
•
Freinage CC.
Auto
Reset
On
