Reparation De La Pompe Hydraulique

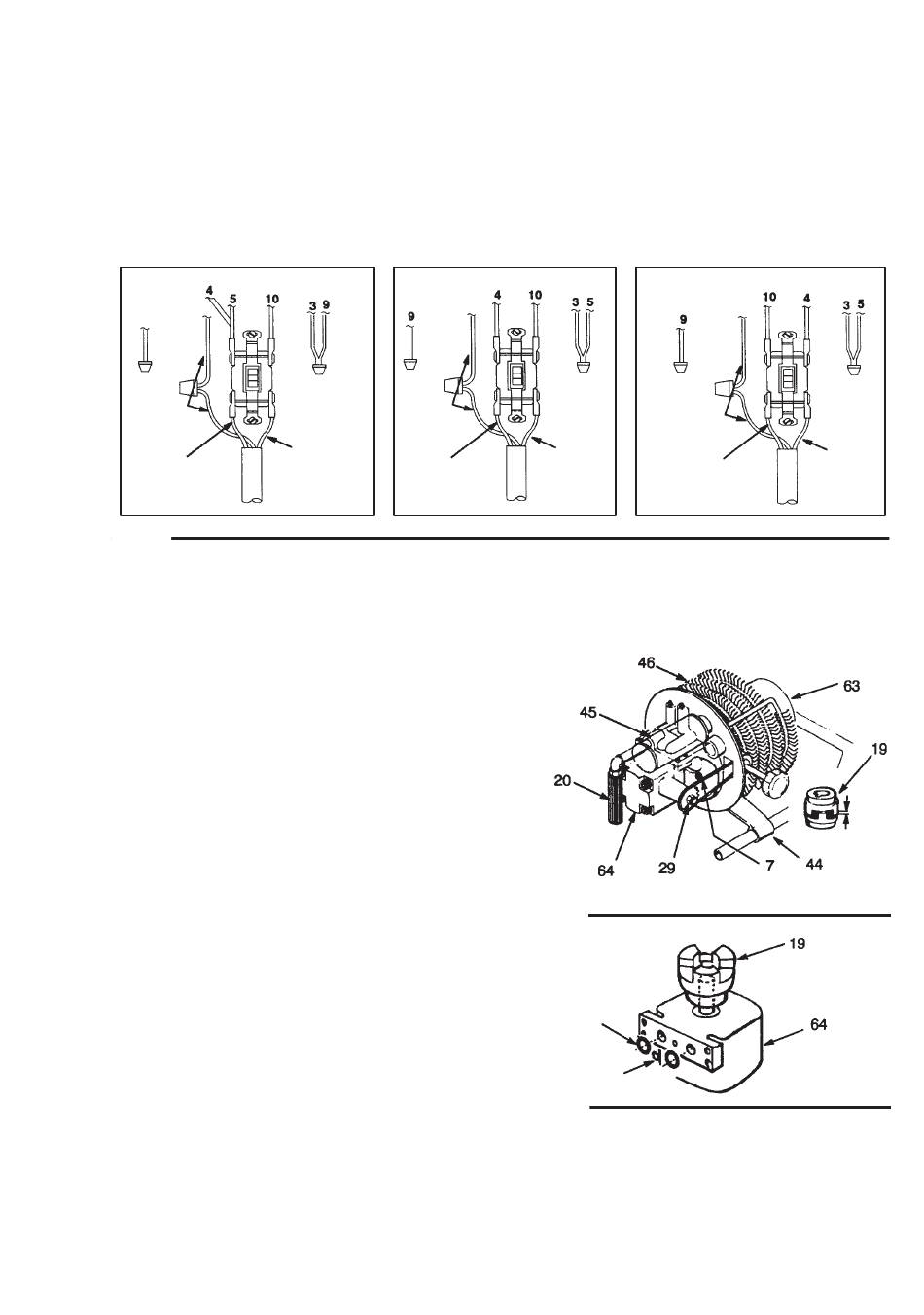

Schéma de câblage du moteur électrique.
Voir Fig. 13
Les modèles 226–433 et 231–004 sont câblés pour une
tension réseau de 115 Volt. Ils peuvent être recâblés pour
fonctionner sur réseau 220 Volt. Le modèle 226–432 est
câblé pour une tension réseau de 220 Volt. Examiner la
Pour alimentation 115 V
(Modèle 226–433 et 231–004)
Vert
Blanc
Fig. 13
Remplacement de la pompe hydraulique.
1.
Débrancher le pulvérisateur. Laisser retomber la pres-
sion. Déposer le capot (119). Démonter le pulvérisa-
teur comme indiqué au paragraphe
REMPLACEMENT DU MOTEUR ÉLECTRIQUE,
page 14.
2.
Desserrer la vis du demi–accouplement (19). Pousser
l'accouplement contre la pompe hydraulique (64). Voir
Fig. 12. Déposer les quatre vis (1), les rondelles (5)
(voir page 16) et la pompe hydraulique. Jeter les joints
toriques. Voir Fig. 14 et 15, et page 16.
3.
Déposer l'écrou de maintien de la crémaillère de
réglage (29) et extraire la crémaillère de réglage de
son écrou de maintien. Voir Fig. 14.
4.
Appliquer de la graisse légère sur les joints toriques.
Placer les joints toriques sur le bâti de fixation de la
pompe. Placer le demi–accouplement sur l'arbre de la
pompe neuve mais le laisser libre. Voir Fig. 14.
5.
Avec précautions, mettre la pompe en place sur son
support en faisant en sorte de ne pas déplacer les
joints toriques. Installer et bloquer les vis de fixation.
Pousser le demi–accouplement dans son homologue
jusqu'à ce qu'il reste entre eux un jeu de 0,31" (0,8
mm), puis bloquer la vis de l'accouplement. Voir Fig.
14.
6.
Placer la chaîne de réglage sur la crémaillère, puis sur
l'écrou de réglage, puis visser l'écrou de maintien (29)
sur le goujon et le serrer juste au contact. Enfin, des-
serrer l'écrou de 1/12 à 1/8 de tour. Voir Fig. 14.
Pour alimentation 230 V
(Modèle 226–433 et 231–004)
Vert
Noir
Blanc
réglementation locale avant de le recâbler pour une tension
réseau de 110 Volt, l'intensité nécessaire étant alors de 22
ampères.
Pour alimentation 220 V
(Modèle 226–432)
Noir
Bleu
7.
Nettoyer le réservoir de ses dépôts. Remonter le pul-
vérisateur. Placer du fluide hydraulique dans le réser-
voir. Vérifier le niveau de fluide et rajouter du fluide si
nécessaire.
Serrer juste au contact, puis desserrer l'écrou de 1/12 à 1/8 de
Fig. 14
Joint torique
102–620
Joint torique
104–130
Fig. 15
Vert
Maron
0.8 mm
tour
307–111 15
