Installation
7.7
Exemples de raccordement
Schéma de raccordement, raccordement au réseau triphasé
1
2
3
4
5
6
7

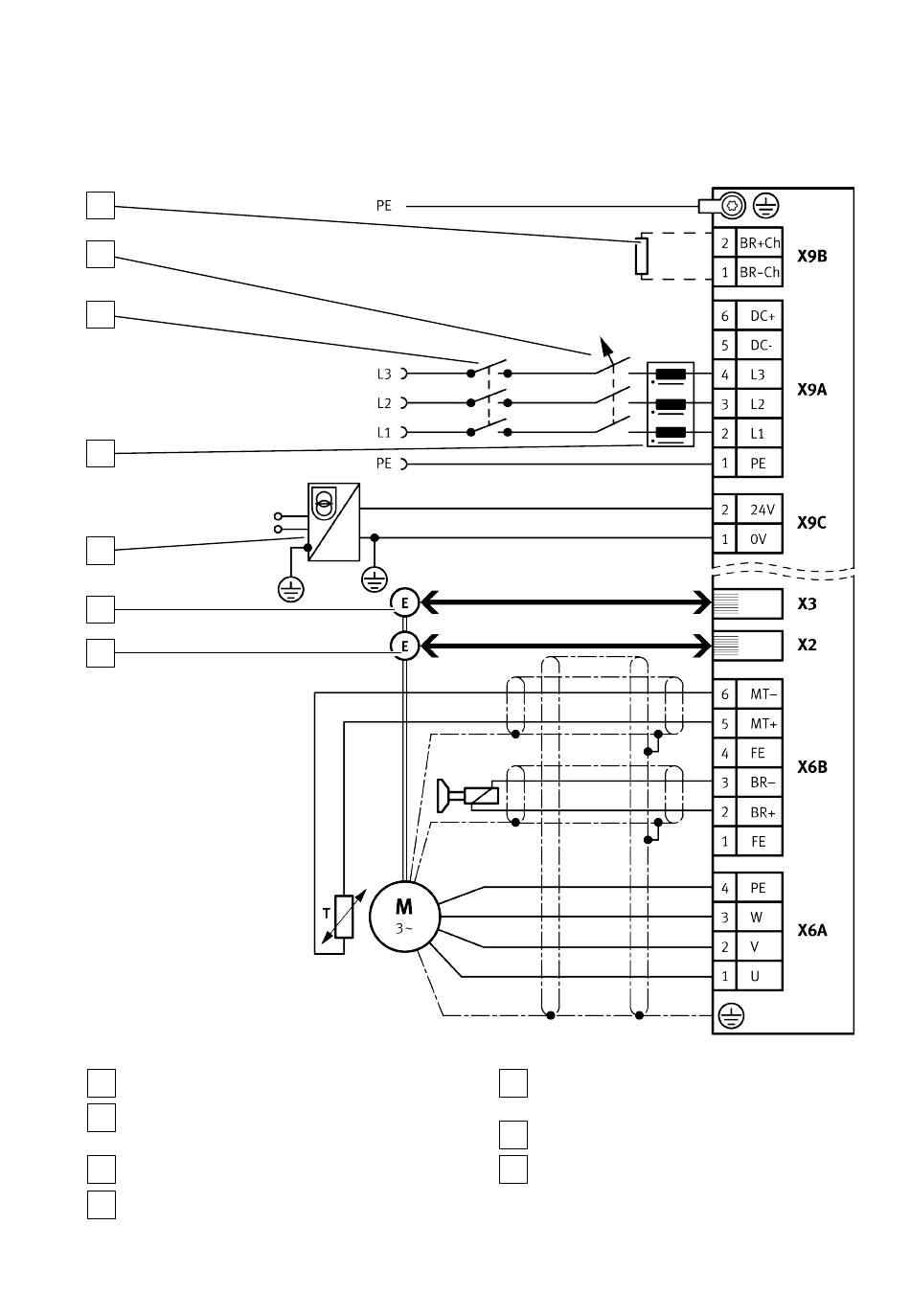

Fig. 12 : Exemple de raccordement
1
Résistance de freinage
2
Disjoncteur de protection de ligne ou 3
coupe-circuits à fusible
3
Interrupteur principal/contacteur principal
4
Inductance réseau si nécessaire (pour la
catégorie C2)
Festo — CMMT-AS-C2/3/5/7/12-11A-P3-... — 2021-04d
5
Bloc d'alimentation TBTS pour alimenta-
tion 24 V
6
Codeur 2 (en option)
7
Codeur 1
