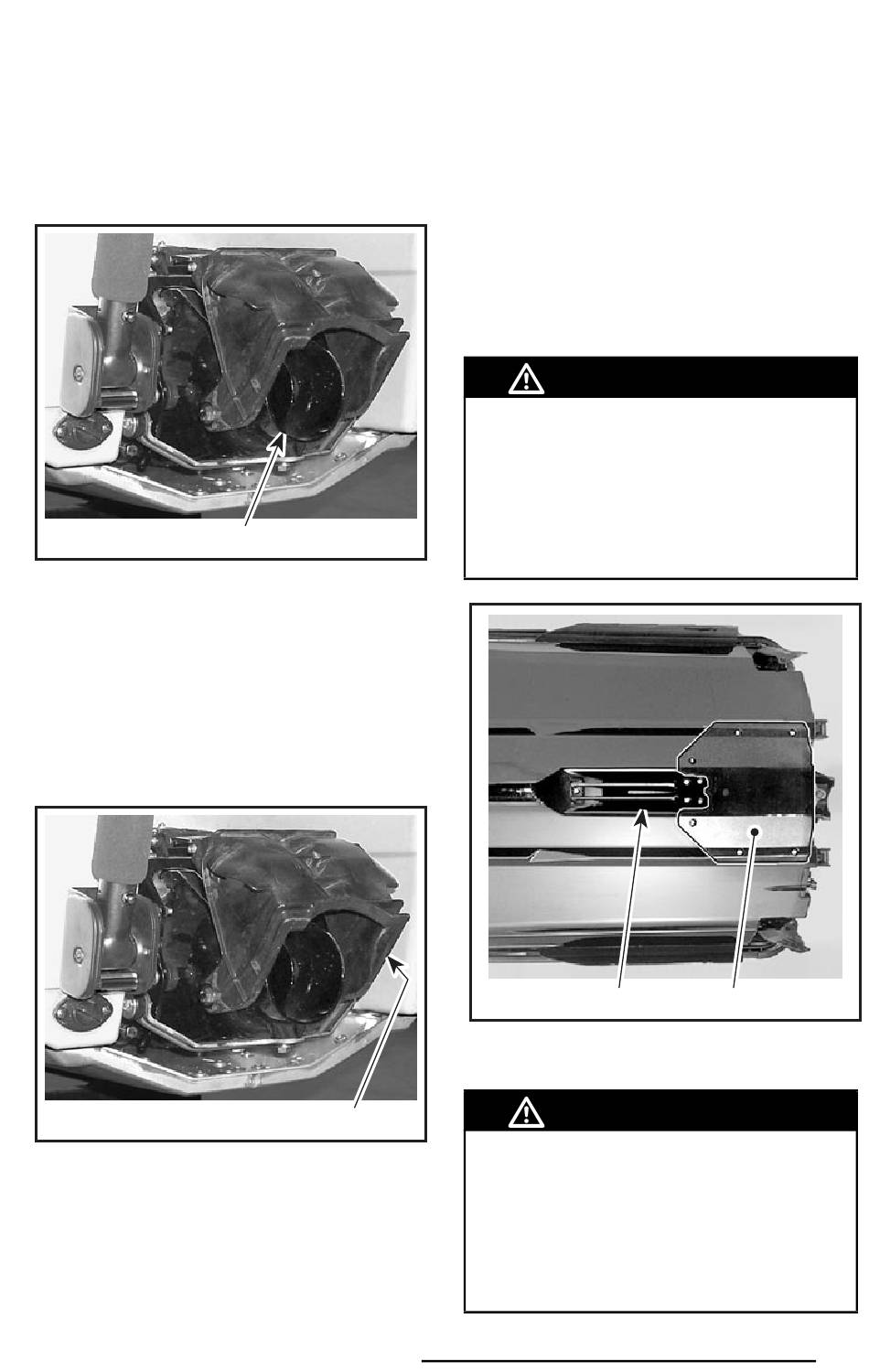

28) Tuyère de turbine
La tuyère se déplace de gauche à droite
selon l'orientation du guidon. Son mou-
vement permet à la motomarine de
changer de direction lorsque le moteur
est en marche.
F18J05Z
1. Tuyère de turbine
29) Déflecteur de marche
arrière
Lorsqu'on sélectionne le point mort ou
la marche arrière au moyen du levier
sélecteur, le déflecteur se déplace vers
le haut ou vers le bas selon la position
désirée.
F18J05Y
TYPIQUE
1. Déflecteur de marche arrière
1
1
30) Admission d'eau de la
turbine et plaque de
promenade
L'eau est aspirée dans l'ouverture par
l'hélice. La grille d'admission d'eau aide
à contrer l'infiltration de matières
étrangères dans le système de propul-
sion.
REMARQUE: La plaque de promenade
sert d'échangeur de chaleur au système
de refroidissement du moteur.
AVERTISSEMENT
Se tenir à l'écart de la grille d'ad-
mission lorsque le moteur tourne.
Les cheveux longs, vêtements am-
ples ou sangles des VFI peuvent
s'emmêler dans les parties mobiles
et causer de graves blessures ou la
noyade.
1
F18J04Y
1. Admission d'eau
2. Plaque de promenade
AVERTISSEMENT
Lorsqu'on fait fonctionner le moteur
alors que la motomarine se trouve
hors de l'eau, l'échangeur de cha-
leur de la plaque de promenade
peut devenir très chaud. Éviter
tout contact avec cette plaque afin
de prévenir les brûlures.
2
39
