Daño potencial al instrumento. Los delicados componentes electrónicos internos pueden sufrir
daños debido a la electricidad estática, lo que acarrea una disminución del rendimiento del
instrumento y posibles fallos.

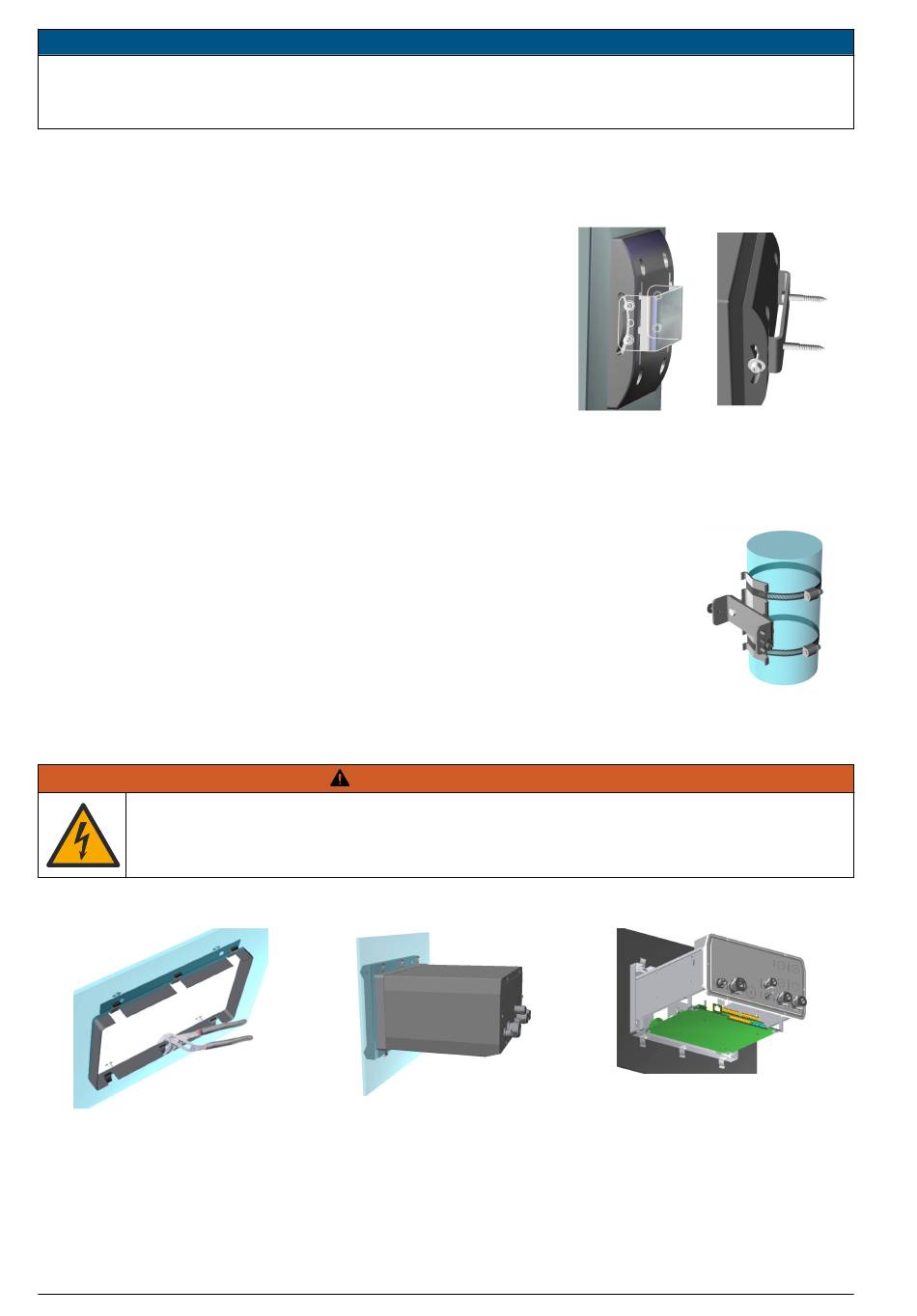

4.1 Montaje en pared

1. Fije el soporte en U (suministrado) a la pared con dos
tornillos (no suministrados).
2. Incline el instrumento ligeramente hacia atrás para alinear
los pernos del soporte y las ranuras de inserción. Deslice
el instrumento sobre el soporte como se muestra en la
figura.
3. Coloque los dos tornillos con arandela en las ranuras
laterales.
4. Ajuste el ángulo del instrumento para disponer de una
mejor visión de la pantalla y apriete los dos tornillos
laterales.
4.2 Montaje en tubería
1. Una el soporte para el montaje en tubería al soporte en U con los dos
tornillos suministrados.
2. Fije este conjunto a la tubería con dos abrazaderas (no proporcionadas).
3. Deslice el instrumento por el soporte.
4. Coloque los dos tornillos con arandela en las ranuras laterales.
5. Ajuste el ángulo del instrumento para disponer de una mejor visión de la
pantalla y apriete los dos tornillos laterales.

4.3 Montaje del panel

Peligro de electrocución. Si no se puede acceder al cable y al conector de la fuente de
alimentación tras la instalación, se requiere un medio local de desconexión del
instrumento accesible.
1-3
78 Español
A V I S O
A D V E R T E N C I A
4-5 6-7
