Silencieux; Bouton D'arrêt - Jonsered CS 2186 Manuel D'atelier

Silencieux

!
AVERTISSEMENT !
Ne pas toucher le silencieux tant qu'il
n'a pas refroidi. Risque de brûlures.
Démontage
1. Démonter les deux vis inférieures M5 et les deux vis M6
du silencieux. Voir la fig. 9
2. Démonter la garniture et la plaque de refroidissement.
Voir la fig. 9
3. Si la tronçonneuse est équipée d'un pare-étincelles,
le retirer. Voir la fig. 9.
Contrôle
Nettoyer tous les éléments et contrôler les points suivants :
1. Le pare-étincelles est entier.
2. Le silencieux et sa fixation ne présentent ni fissures ni
autres défauts.
3. La garniture est entière.
Montage
1. Nettoyer les surfaces de contact contre la garniture, la
plaque de refroidissement et le cylindre.
2. Si la tronçonneuse est équipée d'un pare-étincelles, le
monter. Voir la fig. 9.
3. Monter la plaque de refroidissement, la garniture et le
silencieux contre le cylindre.
Serrer les deux vis M6 contre le cylindre selon un couple
de 14 Nm.
Serrer les quatre vis M5 selon un couple de 10 Nm.
Bouton d'arrêt
Démontage
Distendre le bouton d'arrêt à l'aide d'un tournevis et retirer
les câbles. Voir la fig. 10.
Contrôle
Mesurer la résistance en connectant un ohmmètre au
bouton d'arrêt. Voir la fig. 11. La résistance doit être comme
suit :
"0" enfoncé - inférieure à 0,1 ohm.
"1" enfoncé - supérieure à 1000 ohm.
Montage
Lors du montage, le symbole/le marquage de l'arrêt doit être
monté contre la poignée arrière. Monter le câble de terre
dans la connexion inférieure et la connexion supérieure.
Voir la fig. 11
ÉQUIPEMENT DE SÉCURITÉ

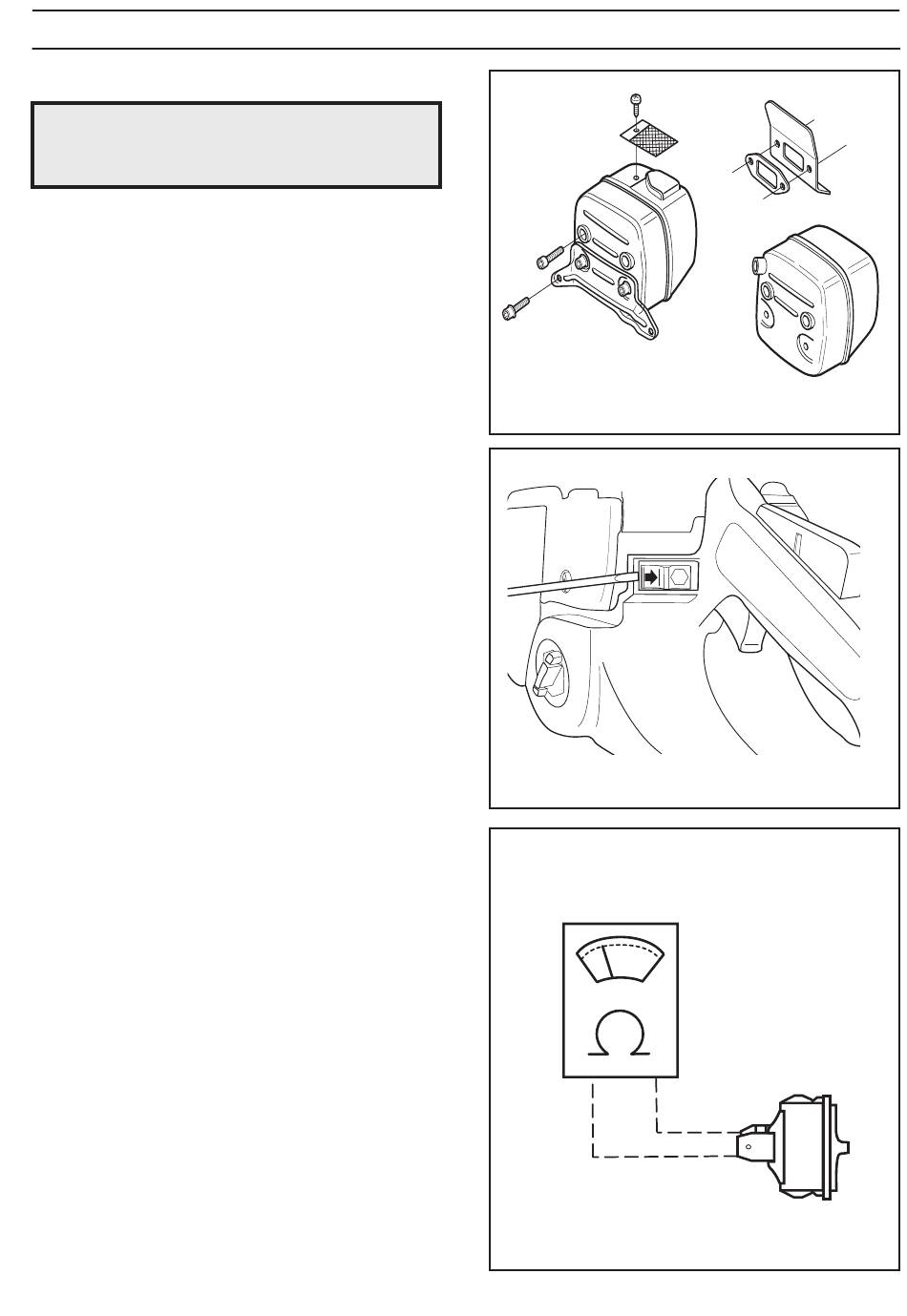

Fig. 9
Fig. 10
Fig. 11
stop
Français – 17
